Art. R 7500

INSTRUKCJA SERWISOWA ART. R 7500

Przeznaczenie:

Zawór czasowy podtynkowy z płynną regulacją czasu wypływu wody.

Standardowe części zamienne:

• kompletna głowica czasowa - art. R 2792,
• zestaw naprawczy - art. A 2752,
• klucz do montażu elementów z zestawu naprawczego - art. K 2792

Ewentualne usterki, które mogą wystąpić w czasie eksploatacji:

• brak wypływu wody z zaworu (sprawdzić wcześniej czy brak wypływu wody nie jest spowodowany zablokowaniem przycisku zaworu z tytułu skrócenia czasu wypływu wody do minimum - sposób regulacji czasu wypływu podano w instrukcji montażu baterii).
• zawór nie zamyka samoczynnie wypływu wody
• zbyt mały wypływ wody z zaworu (poniżej 7 l/min)
• zawór nie domyka się całkowicie, z zaworu kapie woda

Prawdopodobna przyczyna wystąpienia usterki:

1. zanieczyszczenie wewnętrznych elementów zaworu spowodowane:
   • brakiem filtrów w instalacji wodociągowej.
   • zastosowaniem mało skutecznych filtrów w instalacji wodociągowej.
   • w przypadku nowej instalacji nie zastosowanie się do wymogu przepłukania tej instalacji przed montażem baterii.
2. naturalne zużycie części zaworu spowodowane długotrwałą eksploatacją.

Usuwanie usterek:

W celu przywrócenia właściwego funkcjonowania zaworu należy przeprowadzić czynności serwisowe, których zaawansowanie uzależnione jest od przyczyny występowania usterki. Wszystkie niżej podane czynności serwisowe może przeprowadzić konserwator we własnym zakresie bez utraty świadczeń gwarancyjnych, o ile wykona je zgodnie z poniższymi instrukcjami. W przypadku zaistnienia jakichkolwiek wątpliwości w zakresie niżej podanych czynności serwisowych prosimy o kontakt z działem serwisu naszej firmy.

I. Czyszczenie wewnętrznego filtra siatkowego głowicy.

W zdecydowanej większości przypadków do przywrócenia właściwego funkcjonowania zaworu wystarcza wyczyszczenie wewnętrznego filtra siatkowego umieszczonego na wlocie głowicy. Jest to czynność bardzo prosta.

W tym celu należy:

• odciąć dopływ wody do zaworu

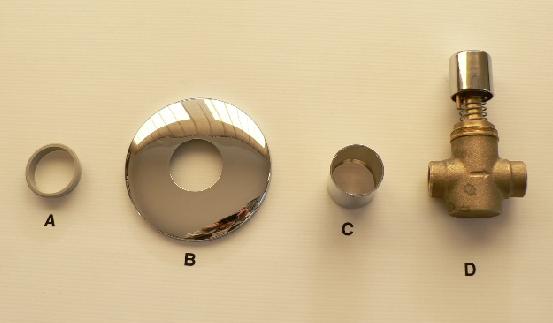

• zdjąć pierścień A wykonany z tworzywa sztucznego
• zdjąć chromowaną rozetę B
• odkręcić chromowaną tuleją C
• kluczem płaskim 28 mm wykręcić z korpusu zaworu D głowicę czasową (wykręcenie głowicy możemy przeprowadzić bez demontażu korpusu zaworu z instalacji)

Wykręcając głowicę czasową można uzyskać dwojaki efekt (proszę zapoznać się z dwoma poniżej podanymi wariantami i zastosować się do jednego z nich w zależności od wyniku wykręcania głowicy).

Wariant 1.

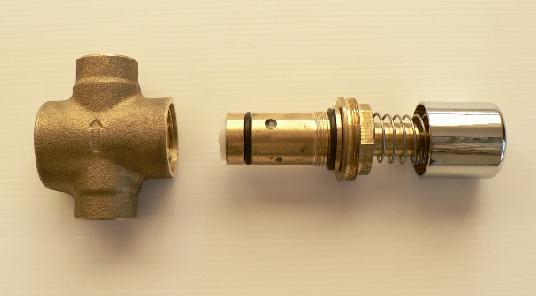

Z korpusu zaworu wykręciła się kompletna głowica czasowa tak jak na zdjęciu obok.

Po wykręceniu głowicy mamy dostęp do filtra siatkowego umieszczonego na wlocie głowicy.

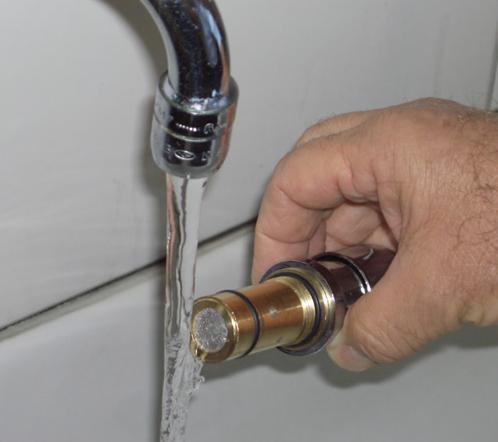

Filtr należy przepłukać pod bieżącą wodą, ewentualnie oczyścić miękką szczoteczką (patrz zdjęcie obok).

Po wyczyszczeniu filtra wkręcić głowicę w korpus zaworu, otworzyć dopływ wody i sprawdzić funkcjonowanie zaworu. Jeżeli zawór funkcjonuje poprawnie, należy zamontować jego pozostałe elementy.

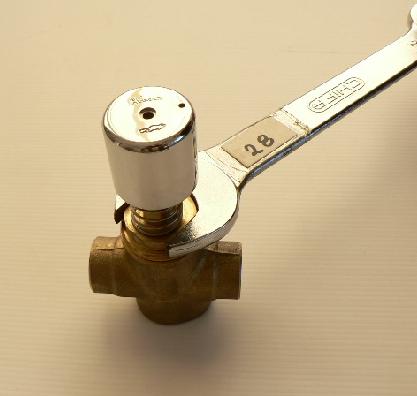

Jeżeli zawór w dalszym ciągu nie działa poprawnie, należy ponownie wykręcić całą głowicę a następnie rozkręcić ją używając do tego klucza płaskiego 28 mm tak jak jest to przedstawione na poniższym zdjęciu.

Zdjęcie przedstawia sposób w jaki należy chwycić mosiężną tuleję kluczem nastawnym.

Uwaga! Uchwycenie tulei w innym miejscu może spowodować jej odkształcenie.

Dalszy tok postępowania - patrz czyszczenie pozostałych elementów głowicy zgodnie z wytycznymi podanymi w wariancie 2.

Wariant 2.

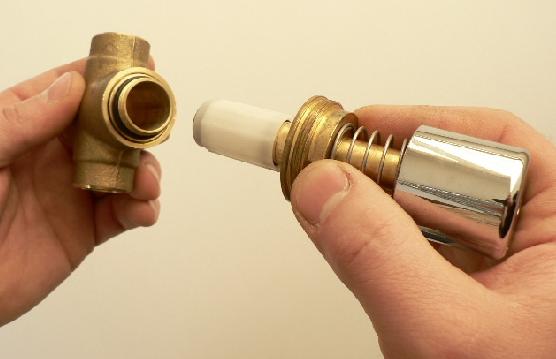

Z korpusu zaworu wykręciła się tylko część głowicy składająca się z przycisku, białego plastikowego kubeczka i sprężynki.
Wewnątrz korpusu zaworu pozostała mosiężna tuleja na końcu której znajduje się osadzony filtr siatkowy – patrz zdjęcie obok.

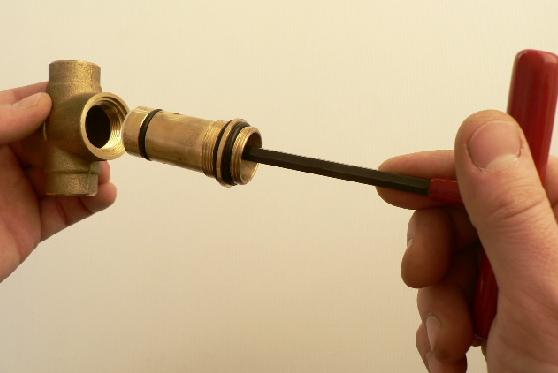

W takim przypadku należy wykręcić mosiężną tuleję z wnętrza korpusu zaworu przy pomocy klucza imbusowego 6 mm.

Po wykręceniu mosiężnego cylindra wykonać następujące czynności:

• wyczyścić filtr siatkowy osadzony na końcu mosiężnej tulei : przepłukać pod bieżącą wodą, ewentualnie oczyścić miękką szczoteczką (patrz zdjęcie obrazując tą czynność zamieszczone powyżej przy wariancie 1.
• wymyć wodą pozostałe elementy głowicy, a w szczególności powierzchnię czarnej uszczelki na zewnętrznej części plastikowego białego kubeczka oraz powierzchnię gumowej uszczelki wargowej na metalowym mosiężnym tłoczku - patrz zdjęcia poniżej.

Uwaga !!! - nie smarować żadnych elementów głowicy.

Zmontować głowicę, wkręcić ją do zaworu R 7500, otworzyć zawór odcinający wodę i sprawdzić funkcjonowanie urządzenia.

Jeżeli zawór funkcjonuje poprawnie, należy zamontować jego pozostałe elementy.

Jeżeli po wykonaniu wyżej wymienionych czynności zawór w dalszym ciągu nie działa poprawnie, należy przystąpić do wymiany zużytych elementów głowicy.

II. Wymiana zużytych elementów głowicy z wykorzystaniem części zawartych w zestawie naprawczym R 2752:

W celu wymiany należy kluczem K 2792 wykręcić z głowicy mosiężną tuleję z uszczelką wargową.

Widok na głowicę baterii po jej całkowitym demontażu.

W skład zestawu naprawczego wchodzą:

1. A. tuleja mosiężna z uszczelką wargową,
2. B. iglica ze stali nierdzewnej,
3. C. sprężyna ze stali nierdzewnej,
4. D. kubeczek.

Dokonać wymiany części wykorzystując zestaw naprawczy a następnie skręcić głowicę i wkręcić ją do zaworu czasowego.

Uwaga !!! - nie smarować żadnych elementów głowicy.

Po wymianie części zawór musi działać poprawnie.
