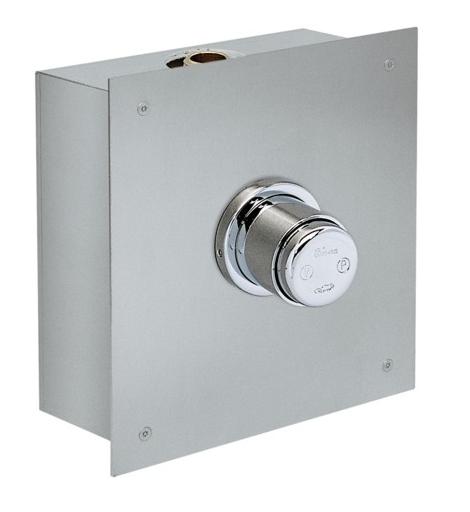

Art. 1712 VP
INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII UMYWALKOWEJ PODTYNKOWEJ ART. 1712VP
W skład kompletu wchodzą:
- Zawór czasowy przyciskowy
- Zawór odcinający z dwuzłączką i filtrem siatkowym
- Skrzynka montażowa ze stali nierdzewnej
- Płytka maskująca ze stali nierdzewnej
- Klucz imbusowy 2 mm
- Wkrętak ze specjalną końcówką do mocowania płytki maskującej
- Instrukcja
MONTAŻ BATERII :
- Przygotować w ścianie wnękę montażową.
- Wykonać podejścia instalacyjne do baterii oraz odpływ wody zmieszanej do wylewki umywalkowej. Przewody wodociągowe w ścianie należy prowadzić na takiej głębokości aby możliwe było spasowanie płytki maskującej z licem ściany.
- Zdjąć płytkę maskującą z baterii - w tym celu należy:
- poluzować kluczem imbusowym 2 mm wkręty blokujące pierścień na przycisku; zdjąć pierścień
- wykręcić wkręty mocujące płytkę maskującą do skrzynki montażowej; zdjąć płytkę
- Połączyć baterię z instalacją wodociągową
- Dokręcić starannie wszystkie połączenia rozłączne (półśrubunki)]
- Otworzyć zawór odcinający za pomocą wkrętaka płaskiego.
- Sprawdzić szczelność wszystkich połączeń baterii.
- Założyć i przykręcić płytkę maskującą (od strony przylegającej do ściany nałożyć cienką warstwę silikonu sanitarnego w celu zabezpieczenia przed przedostawaniem się wody pod płytkę)
- Założyć pokrętło i pierścień kontrujący przycisku; dokręcić kluczem imbusowym wkręty blokujące.
UWAGI:
- Przed zamontowaniem zaworów instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem zaworów.
- Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o średnicy oczka 0,1 mm .
URUCHAMIANIE BATERII :
W celu uruchomienia baterii należy nacisnąć przycisk zaworu czasowego do oporu i zwolnić. Bateria zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie pokrętła spowoduje powtórzenie się powyższego cyklu.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
