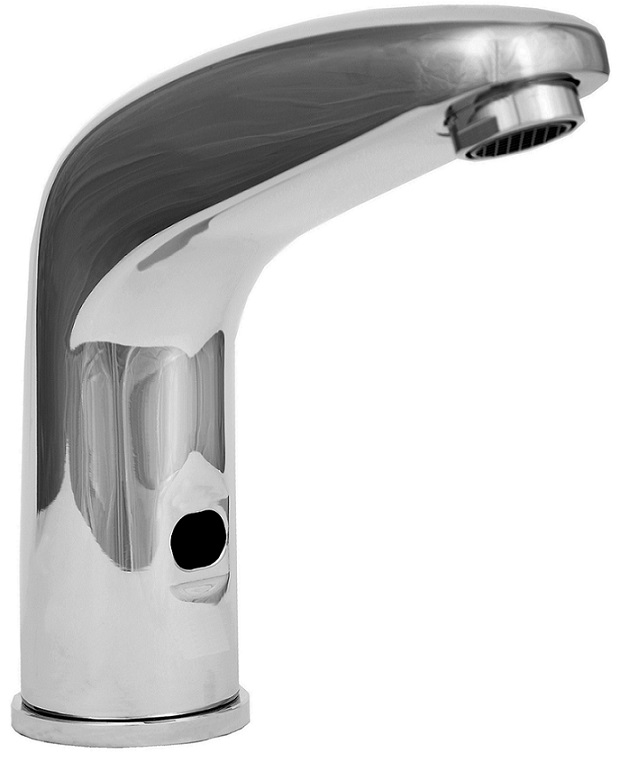

Art. E 02E
INSTRUKCJA MONTAŻU I OBSŁUGI ELEKTRONICZNEJ BATERII UMYWALKOWEJ ART. E 02E
Na kompletną baterię składają się :
- bateria umywalkowa stojąca
- zasilacz 230/6V
- zawór elektromagnetyczny
- przyłącze elastyczne
- przyłącze stałe 1/2" x M10
- zawór odcinający kątowy 1/2” x 3/8”, z filtrem
- naklejka samoprzylepna
MONTAŻ BATERII :
Uwaga ! Baterie elektroniczne sterowane fotokomórką nie powinny być montowane w miejscach gdzie oko fotokomórki będzie narażone na bezpośrednie i silne nasłonecznienie lub oświetlenie, również niewskazane jest montowanie naprzeciwko powierzchni lustrzanych. Refleksy światła słonecznego lub silnego oświetlenia sztucznego mogą powodować samoczynne niepożądane i niekontrolowane uruchomienie wypływu wody. Zaleca się zachować odległość ok. 1,5 m baterii od ściany przeciwległej i bocznych.
Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione, zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.
- Wykonać podejście wody zimnej lub ciepłej zmieszanej pod umywalką i zakończyć je zaworem kątowym 1/2” x 3/8”. Zawór pozostawić w pozycji zamkniętej.
- Połączyć przyłącze stałe z baterią a następnie zamontować baterią na umywalce, używając w tym celu zestawu montażowego baterii.
- Przykręcić przyłącze elastyczne ( wężyk w oplocie ze stali nierdzewnej ) do króćca wlotowego elektrozaworu. Bezwzględnie zachować kierunek przepływu wody oznaczony strzałką na korpusie elektrozaworu.
- Przykręcić elektrozawór do przyłącza stałego baterii ( zamiast przyłącza stałego można alternatywnie zastosować przyłącze elastyczne 1/2" x M10 - wąż w oplocie o dowolnej długości - do nabycia we własnym zakresie).
- Połączyć wężyk elastyczny z zaworem kątowym 1/2” x 3/8”.
- Połączyć krótki czerwono-czarny przewód elektryczny wychodzący z baterii z czerwono-czarnym przewodem elektrycznym elektrozaworu.
- Upewnić się czy zasilacz 230/6V nie jest włączony do sieci. Przy odłączonym zasilaczu połączyć dłuższy niebiesko-czarny przewód elektryczny wychodzący z baterii z czerwono-czarnym przewodem elektrycznym wychodzącym z zasilacza.
- Usunąć poza obręb umywalki wszelkie obiekty mogące zakłócić prawidłowe dostrojenie się elektroniki do warunków pracy.
- Usunąć folię zabezpieczającą z czujnika na korpusie baterii ( jeżeli taka jest naklejona).
- Otworzyć dopływ wody do baterii w zaworze odcinającym kątowym. Sprawdzić szczelność połączeń.
- Podłączyć zasilacz 230/6V do sieci. Odczekać ok. 30 sekund. W tym czasie bateria samoczynnie ustala parametry pracy.
UWAGA !!! W trakcie tej operacji - po podłączeniu zasilacza i każdorazowym innym wyłączeniu i ponownym włączeniu zasilania nie należy wchodzić ani wkładać rąk lub przedmiotów w zasięg czujnika. W tym czasie następuje automatyczna samoregulacja baterii. Wejście w tym czasie w strefę działania czujnika może spowodować zmianę nastaw fabrycznych urządzenia i jego niewłaściwe działanie.
UWAGI MONTAŻOWE :
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Przed zamontowaniem baterii należy dokładnie przepłukać instalację wodociągową.
- Na instalacji zasilającej baterię należy zamontować filtr mechaniczny - wskazany o prześwicie oczka nie większym niż 0,1 mm.
URUCHAMIANIE BATERII
Bateria otwiera wypływ wody samoczynnie po podstawieniu dłoni pod wylewkę. Wypływ wody trwa dopóki ręce pozostają w zasięgu czujnika. W przypadku przekroczenia ok. 60 sekund ciągłego wypływu wody bateria wyłączy się samoczynnie. Aby uruchomić ponownie baterię należy usunąć dłonie z zasięgu czujnika i po chwili podstawić ponownie.
DANE TECHNICZNE :
Zasilanie – zasilacz 230/6V. Ciśnienie robocze 0,3 – 6,0 bar
Dopuszczalna temperatura wody dopływającej do baterii : + 70°C
Temperatura otoczenia : +1°C do +45°C
UWAGI EKSPLOATACYJNE :
- Nie myć automatu bezpośrednio wodą. Powierzchnie chromowane i szybkę czujnika czyścić miękką szmatką zwilżoną ciepłą wodą z mydłem. Bezwzględnie nie używać chemicznych środków czyszczących.
- W przypadku nieprawidłowego funkcjonowania baterii należy przeczyścić szybkę czujnika miękką szmatką.
