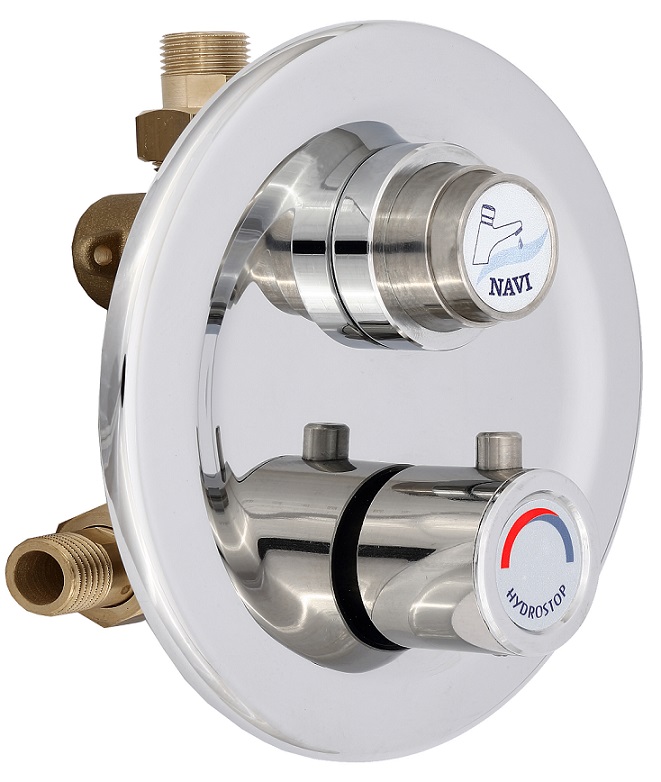

Art. HP 226 NAVI
INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII NATRYSKOWEJ PODTYNKOWEJ HP 226 NAVI
W skład kompletu wchodzą:
- Zawór czasowy przyciskowy
- Zawór mieszający
- Półśrubunki z zaworami zwrotnymi – 2 szt.
- Chromowana rozeta
- Chromowany mosiężny pierścień dociskowy osadzony na głowicy czasowej
- Klucz imbusowy 2,0 mm
- Instrukcja.
MONTAŻ BATERII :
- Przygotować wnękę montażową w ścianie. Konstrukcja umożliwia regulację głębokości zamontowania baterii w ścianie.
-
Zdemontować chromowaną rozetę według poniższej instrukcji:
a) zdemontować pokrętło mieszacza baterii. W tym celu należy poluzować kluczem imbusowym 2 mm wkręt mocujący w dolnej części pokrętła i zdjąć pokrętło z trzpienia zestawu mieszającego.
b) poluzować kluczem imbusowym 2 mm wkręty blokujące w chromowanym pierścieniu mocującym – dociskowym osadzonych na przycisku czasowym baterii. Poluzowanie tych wkrętów umożliwia zsunięcie pierścienia dociskowego z nierdzewnej tulei zaworu czasowego. Pierścień dociskowy jest dość ciasno osadzony i uszczelniony oringiem, dlatego też mimo poluzowania wkrętów imbusowych należy użyć pewnej siły na jego zsunięcie.
c) zdjąć chromowaną rozetę. - Wykonać podejścia instalacyjne do baterii (dopływ wody zimnej – z prawej strony, gorącej – z lewej strony zaworu mieszającego oraz odpływ wody zmieszanej do głowicy natryskowej – do góry).
- Połączyć baterię z instalacją poprzez połączenia rozłączne (półśrubunki). Kierunek przepływu wody przez zawór czasowy baterii musi być zgodny z kierunkiem strzałki wytłoczonej na korpusie.
- Uszczelnić i dokręcić starannie wszystkie połączenia.
- Otworzyć dopływ wody zimnej i gorącej do baterii.
- Sprawdzić szczelność wszystkich połączeń baterii.
-
Dokonać regulacji czasu wypływu wody ( jeżeli istnieje taka konieczność ).
Regulacja czasu wypływu wody : Odkręcić od korpusu zaworu czasowego nierdzewną tuleję. Na trzpieniu głowicy czasowej znajduje się tulejka regulacyjna blokowana wkrętem imbusowym 2 mm. W celu wydłużenia czasu działania urządzenia należy tulejkę regulacyjną obracać w lewą stronę (natomiast w celu skrócenia – w prawą).
Uruchamiając kilkakrotnie wypływ wody z baterii czasowej i wkręcając lub wykręcając tulejkę regulacyjną, ustawić żądany czas wypływu wody.
Uwaga! Nie zaleca się ustawiania czasu wypływu wody na krótszy niż 10 sekund.
Zablokować wybrane położenie tulejki regulacji czasu poprzez dokręcenie kluczem imbusowym wkrętu kontrującego. - Dokręcić nierdzewną tuleję zewnętrzną do korpusu zaworu czasowego.
- Zamontować chromowaną rozetę i uszczelnić np. silikonem sanitarnym jej połączenie z powierzchnią ściany.
- Założyć pierścień dociskowy na przycisku i dosunąć go maksymalnie do rozety. Dokręcić kluczem imbusowym 2 mm wkręty blokujące.
- Zamontować pokrętło mieszacza zwracając uwagę na właściwe położenie pokrętła - trzpień pokrętła powinien znajdować się w górnym położeniu przy ustawieniu na środku zakresu mieszacza. Następnie kluczem imbusowym dokręcić wkręt mocujący pokrętło.
PRZY INSTALACJI ZWRÓCIĆ SZCZEGÓLNĄ UWAGĘ NA PONIŻSZE ZALECENIA :
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę należy zamontować filtry mechaniczne – zalecane o prześwicie oczek 0,1 mm.
- Prace wykończeniowe wykonać tak, aby po zdemontowaniu chromowanej rozety możliwe było zdemontowanie zaworu w celu konserwacji.
- Zastosowanie się do pkt. 1-4 jest niezbędne do zachowania uprawnień gwarancyjnych.
URUCHAMIANIE BATERII :
W celu uruchomienia baterii należy nacisnąć przycisk zaworu czasowego do oporu i zwolnić. Bateria zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie przycisku spowoduje powtórzenie się powyższego cyklu. Regulacja temperatury wypływającej wody odbywa się po uruchomieniu baterii poprzez obracanie pokrętła zaworu mieszającego. Położenia skrajne pokrętła powodują wypływ wody zimnej lub gorącej. Położenia pośrednie umożliwiają dostosowanie temperatury wody do potrzeb użytkownika.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
