Thermosystem
THERMOSYSTEM Ø 3/4" - 2"

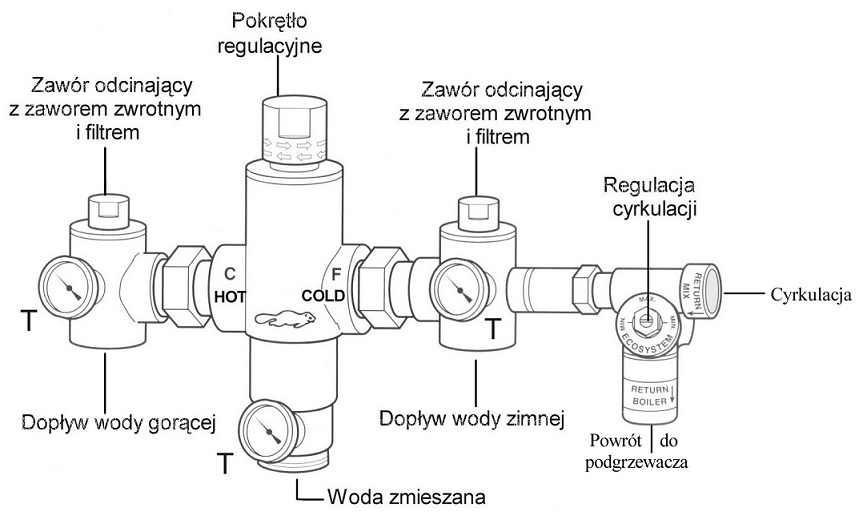

Termostatyczny zestaw regulacji temperatury c.w.u. z regulacją temperatury układu cyrkulacji. Zestaw wyposażony jest w kompaktowe przyłącza zawierające niezbędne zawory odcinające, zwrotne i filtry siatkowe na dopływie wody zimnej i gorącej, termometry – na króćcach zasilających oraz termometr na króćcu wody zmieszanej. Urządzenie jest w pełni gotowe do wbudowania w instalację. Zwarta konstrukcja ogranicza do minimum miejsce niezbędne do zabudowy. Pozwala także, poprzez ograniczenie liczby połączeń, znacznie skrócić czas montażu i zminimalizować jego koszty. Zapewnia także łatwy dostęp do mieszacza w przypadku konieczności przeprowadzenia konserwacji. Stała temperatura wody wypływającej z zestawu uzyskiwana jest dzięki termostatycznemu elementowi, który poprzez regulację strumieni przepływającej zimnej i gorącej wody koryguje, niemal natychmiast, zmiany temperatury w instalacjach zasilających. W celu ochrony przed ewentualnym oparzeniem wypływ z urządzenia jest samoczynnie odcinany w przypadku zaniku zimnej wody w instalacji zasilającej.
Fabryczna nastawa temperatury wody zmieszanej ok. 45 °C
Zakres regulacji temperatury wody zmieszanej: od 20°C do 65°C
Ciśnienie maksymalne: Pmax = 10 bar
Temperatura maksymalna wody gorącej: Tmax = 85°C
Minimalna wymagana różnica temperatury wody gorącej i zmieszanej: Δt = T1 - T2 = 10° C

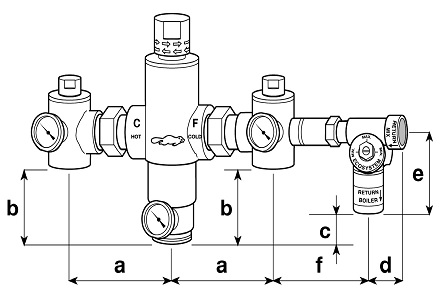

WYMIARY ZESTAWU THERMOSYSTEM
| Ø | a | b | c | d | e | f |
| 3/4" | 95 | 65 | 14 | 40 | 85 | 100 |
| 1" | 132,5 | 78 | 32 | 40 | 85 | 112 |
| 1 1/4" | 135 | 78 | 32 | 40 | 85 | 112 |
| 1 1/2" | 183 | 84 | 53 | 40 | 85 | 126 |
| 2" | 195 | 84 | 53 | 40 | 85 | 126 |

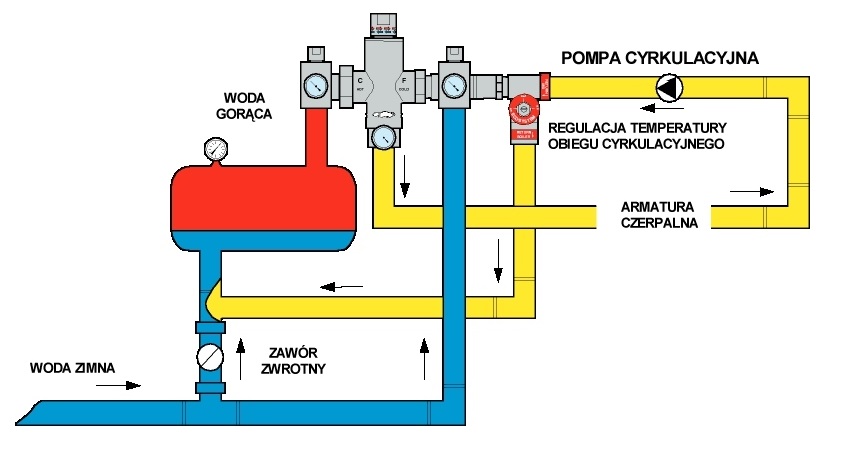

SCHEMAT INSTALACYJNY MIESZACZA THERMOSYSTEM
URUCHOMIENIE I REGULACJA MIESZACZA THERMOSYSTEM
Nastawa fabryczna temperatury wody zmieszanej wynosi 45ºC i pokrętło regulacyjne mieszacza jest zablokowane. W celu zapewnienia poprawnego i bezawaryjnego działania mieszacza niezbędna jest jego regulacja. Jeśli nie jest wymagana zmiana temperatury wody zmieszanej na inną niż 45ºC to konieczna jest tylko regulacja temperatury wody w obiegu cyrkulacyjnym jak poniżej. Jeżeli konieczna jest zmiana nastawy temperatury wody zmieszanej na inną niż fabryczna to należy przeprowadzić regulację w dwóch etapach :
- Regulacja temperatury ciepłej wody wypływającej z mieszacza.
- Regulacja temperatury ciepłej wody w obiegu cyrkulacyjnym.
W celu przeprowadzenia regulacji temperatury ciepłej wody wypływającej z mieszacza należy otworzyć zawór na dopływie wody zimnej a następnie zawór na dopływie wody gorącej i poluzować wkręt blokujący w pokrętle mieszacza kluczem imbusowym 2,5 mm.
UWAGA: Podczas rozruchu mieszacza należy zawsze w pierwszej kolejności otwierać zawór wody zimnej a następnie wody gorącej. Nieprzestrzeganie tej zasady może doprowadzić do uszkodzenia mieszacza.
Następnie należy uruchomić 50% + 1 urządzeń czerpalnych zasilanych z mieszacza. Następnie pokrętłem regulacyjnym należy nastawić żądaną temperaturę dokonując jej odczytu na termometrze T2 umieszczonym na króćcu wypływowym wody zmieszanej. Po ustaleniu temperatury wody zmieszanej należy zablokować pokrętło wkrętem blokującym. W następnej kolejności należy bezwzględnie wyregulować temperaturę wody w cyrkulacji.
Regulację układu cyrkulacji przeprowadza się po zamknięciu wszystkich urządzeń czerpalnych zasilanych z zestawu i przy uruchomionej pompie cyrkulacyjnej.
W ciągu kilkunastu minut temperatura mierzona termometrem T2 na króćcu wypływowym wody zmieszanej powinna się ustabilizować. Jeśli będzie różniła się od temperatury wody wypływającej z mieszacza przy otwartych bateriach czerpalnych należy za pomocą płaskiego wkrętaka ustawić wkręt regulacyjny w takim położeniu aby temperatura wody cyrkulacyjnej, wskazywana przez termometr T2, była taka sama jak wcześniej wyregulowana temperatura wody zmieszanej, wypływającej z mieszacza przy otwartych bateriach czerpalnych. Ustawianie nacięcia wkrętu regulacyjnego cyrkulacji w kierunku pionu powoduje wzrost temperatury cyrkulacji a w kierunku poziomu - obniżanie temperatury cyrkulacji.
DOBÓR ŚREDNICY ZESTAWU THERMOSYSTEM
Właściwy dobór wielkości zestawu ma decydujący wpływ na parametry funkcjonowania zaprojektowanej instalacji ciepłej wody użytkowej (c.w.u.). W tym celu należy:
1. Obliczyć maksymalne zapotrzebowanie c.w.u. [Q] w instalacji zasilanej z zestawu thermosystem korzystając ze wzoru:
Q = Σ (qj x n) x η [ l/min ] gdzie :
qj - jednostkowy wypływ wody z punktu czerpalnego danego typu [ l/min ] (Tab. 1)
n - liczba punktów czerpalnych danego typu
η - współczynnik jednoczesności działania wszystkich punktów czerpalnych zasilanych z zestawu (Tab. 2)
TAB. 1 ŚREDNI PRZEPŁYW JEDNOSTKOWY l/min
| umywalka | bidet | wanna | natrysk | zlewozmywak |
armatura czasowa Hydrostop |
|
| natrysk | umywalka | |||||
| 10 | 10 | 15 | 12 | 10 | 9 | 7 |
TAB. 2 WSPÓŁCZYNNIKI JEDNOCZESNOŚCI
| liczba urządzeń | 1-2 | 3 | 4 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 80 | 100 |
| hotele, pensjonaty, biura | 1 | 1 | 1 | 1 | 0,82 | 0,67 | 0,57 | 0,52 | 0,47 | 0,42 | 0,40 | 0,35 | 0,33 | 0,32 | 0,31 |
| szkoły, obiekty sportowe | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0,86 | 0,76 | 0,68 | 0,57 | 0,49 | 0,46 | 0,44 |
2. Dobrać z tabeli 3 zestaw o odpowiedniej średnicy, w zależności od obliczonej wydajności i ciśnienia dyspozycyjnego w instalacji.
TAB. 3 WYDAJNOŚĆ [ l/min ] W ZALEŻNOŚCI OD CIŚNIENIA DYSPOZYCYJNEGO
|
ciśnienie (bar) |
średnica nominalna | |||||
| 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | ||
| 1 | 43 | 53 | 82 | 155 | 212 | |
| 2 | 63 | 75 | 118 | 225 | 300 | |
| 3 | 76 | 92 | 145 | 270 | 370 | |
| 4 | 90 | 108 | 167 | 320 | 430 | |
PRZYKŁADY DOBORU ZESTAWU
1. Pensjonat
25 natrysków wyposażonych w armaturę czasową o wydatku 9 l/min
25 umywalek wyposażonych w armaturę czasową o wydatku 7 l/min
Q = [(25 x 9) + (25 x 7)] x 0,35 = 480 x 0,35 = 140,0 l/min
Dobieramy zestaw o średnicy 1”1/4 i sprawdzamy (Rys. 1) czy ciśnienie dyspozycyjne w instalacji jest wystarczające. Jeżeli spadek ciśnienia na dobranym zestawie jest zbyt duży należy dobrać urządzenie o większej średnicy - w tym przypadku 1”1/2.
2. Szkoła z salą sportową.
20 natrysków, wyposażonych w armaturę czasową o wydatku 9 l/min
20 umywalek wyposażonych w armaturę tradycyjna o wydatku 10 l/min
Q = [(20 x 9) + (20 x 10)] x 0,68 = 380 x 0,68 = 258,4 l/min
Dobieramy zestaw o średnicy 1”1/2 i wyznaczamy spadek ciśnienia jak w przykładzie 1.
RYS. 1 CHARAKTERYSTYKA HYDRAULICZNA ZESTAWU THERMOSYSTEM
