Art. R 7100

INSTRUKCJA SERWISOWA ART. R 7100

Przeznaczenie:

Bateria stojąca umywalkowa, czasowa, z płynną regulacją czasu wypływu wody.

Standardowe części zamienne:

• kompletna głowica czasowa - art. R 2788,
• zestaw naprawczy - art. R 2750/2,
• klucz do montażu elementów z zestawu naprawczego - art. K 2792

Ewentualne usterki, które mogą wystąpić w czasie eksploatacji:

• brak wypływu wody z baterii (sprawdzić wcześniej czy brak wypływu wody nie jest spowodowany zablokowaniem przycisku baterii z tytułu skrócenia czasu wypływu wody do minimum - sposób regulacji czasu wypływu podano w instrukcji montażu baterii ).
• bateria nie zamyka samoczynnie wypływu wody
• zbyt mały wypływ wody z baterii (poniżej 7 l/min)
• bateria nie domyka się całkowicie, z baterii kapie woda

Prawdopodobna przyczyna wystąpienia usterki:

1. zanieczyszczenie wewnętrznych elementów baterii spowodowane:
   • brakiem filtrów w instalacji wodociągowej.
   • zastosowaniem mało skutecznych filtrów w instalacji wodociągowej.
   • w przypadku nowej instalacji nie zastosowanie się do wymogu przepłukania tej instalacji przed montażem baterii.
2. naturalne zużycie części baterii spowodowane długotrwałą eksploatacją.

Usuwanie usterek:

W celu przywrócenia właściwego funkcjonowania baterii należy przeprowadzić czynności serwisowe, których zaawansowanie uzależnione jest od przyczyny występowania usterki. Wszystkie niżej podane czynności serwisowe może przeprowadzić konserwator we własnym zakresie bez utraty świadczeń gwarancyjnych, o ile wykona je zgodnie z poniższymi instrukcjami. W przypadku zaistnienia jakichkolwiek wątpliwości w zakresie niżej podanych czynności serwisowych prosimy o kontakt z działem serwisu naszej firmy.

I. Czyszczenie wewnętrznego filtra siatkowego głowicy.

W zdecydowanej większości przypadków do przywrócenia właściwego funkcjonowania baterii wystarcza wyczyszczenie wewnętrznego filtra siatkowego umieszczonego na wlocie głowicy. Jest to czynność bardzo prosta.

W tym celu należy odciąć dopływ wody do baterii oraz zdemontować głowicę czasową (wykręcenie głowicy możemy przeprowadzić bez demontażu korpusu baterii z umywalki).

Odkręcić głowicę baterii kluczem płaskim 32 mm.

Wykręcając głowicę czasową można uzyskać dwojaki efekt (proszę zapoznać się z dwoma poniżej podanymi wariantami i zastosować się do jednego z nich w zależności od wyniku wykręcania głowicy).

Wariant 1.

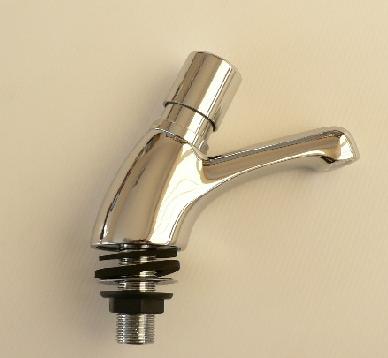

Z korpusu baterii wykręciła się kompletna głowica czasowa tak jak na zdjęciu obok.

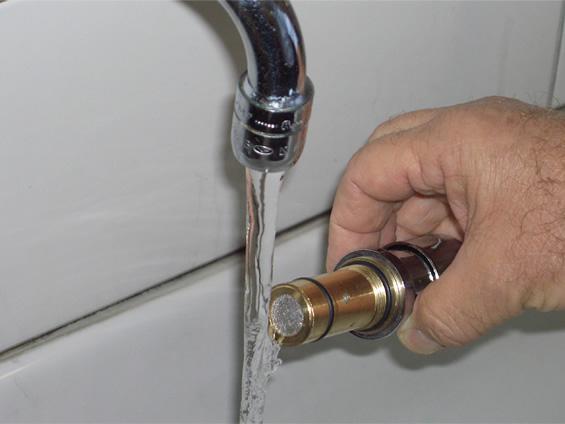

Po wykręceniu głowicy mamy dostęp do filtra siatkowego umieszczonego na wlocie głowicy. Filtr należy przepłukać pod bieżącą woda, ewentualnie oczyścić miękką szczoteczką (patrz zdjęcie powyżej).

Po wyczyszczeniu filtra, wkręcić głowicę w korpus baterii, otworzyć dopływ wody i sprawdzić funkcjonowanie baterii.

Jeżeli bateria w dalszym ciągu nie działa poprawnie, należy ponownie wykręcić całą głowicę a następnie rozkręcić ją używając do tego klucza płaskiego 28 mm i klucza nastawnego, tak jak jest to przedstawione na poniższym zdjęciu.

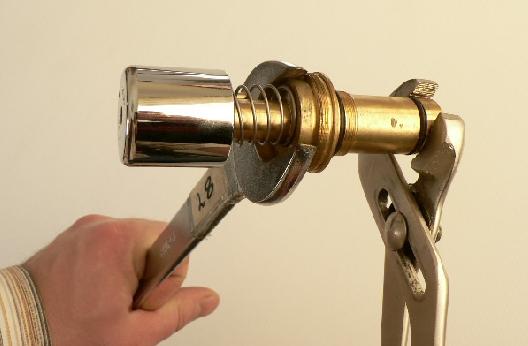

Zdjęcie przedstawia sposób w jaki należy chwycić mosiężną tuleję kluczem nastawnym.

Uwaga! Uchwycenie tulei w innym miejscu może spowodować jej odkształcenie.

Dalszy tok postępowania - patrz czyszczenie pozostałych elementów głowicy zgodnie z wytycznymi podanymi w wariancie 2.

Wariant 2.

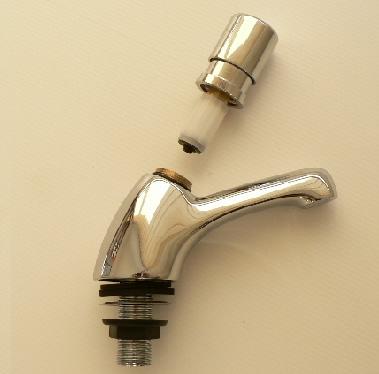

Z korpusu baterii wykręciła się tylko część głowicy składająca się z przycisku, białego plastikowego kubeczka i sprężynki.

Wewnątrz korpusu zaworu pozostała mosiężna tuleja na końcu której znajduje się osadzony filtr siatkowy – patrz zdjęcie obok.

W takim przypadku należy wykręcić mosiężną tuleję z wnętrza korpusu zaworu przy pomocy klucza imbusowego 6 mm.

Po wykręceniu mosiężnego cylindra wykonać następujące czynności:

• wyczyścić filtr siatkowy osadzony na końcu mosiężnej tulei: przepłukać pod bieżącą wodą, ewentualnie oczyścić miękką szczoteczką – patrz zdjęcie obrazując tą czynność zamieszczone powyżej przy wariancie 1.
• wymyć wodą pozostałe elementy głowicy a w szczególności powierzchnię czarnej uszczelki na zewnętrznej części plastikowego białego kubeczka oraz powierzchnię gumowej uszczelki wargowej na metalowym mosiężnym tłoczku - patrz zdjęcia poniżej.

Uwaga !!! - nie smarować żadnych elementów głowicy.

Zmontować głowicę, wkręcić głowicę w korpus baterii, otworzyć dopływ wody i sprawdzić funkcjonowanie baterii.

Jeżeli bateria w dalszym ciągu nie działa poprawnie, należy dokonać wymiany zużytych elementów głowicy.

II. Wymiana zużytych elementów głowicy:

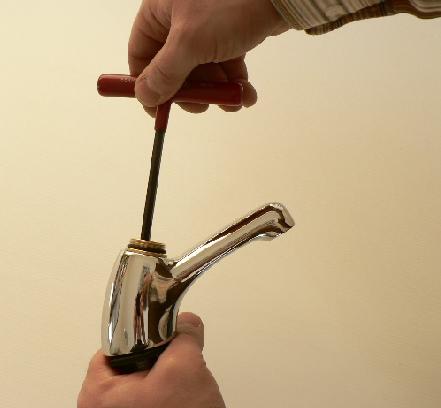

W celu wymiany należy kluczem K 2792 wykręcić z głowicy mosiężną tuleję z uszczelką wargową.

Widok na rozłożoną głowicę baterii.

W skład zestawu naprawczego wchodzą:

1. A. tuleja mosiężna z uszczelką wargową,
2. B. iglica ze stali nierdzewnej,
3. C. sprężyna ze stali nierdzewnej,
4. D. kubeczek.

Dokonać wymiany części wykorzystując zestaw naprawczy, a następnie skręcić głowicę i wkręcić ją do korpusu baterii.

Uwaga !!! - nie smarować żadnych elementów głowicy.

Po wymianie części bateria musi działać poprawnie.

Plik do pobrania:   hydrostop_instrukcja_serwisowa_r7100.pdf
