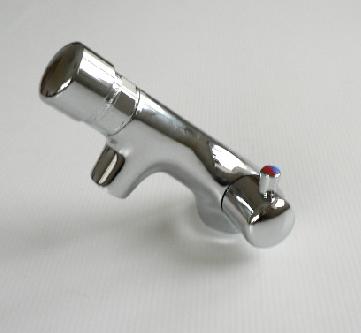

Art. R 00715
INSTRUKCJA SERWISOWA ART. R 00715
Przeznaczenie:
bateria umywalkowa stojąca, czasowa, z ręcznym - bocznym mieszaczem wody zimnej i gorącej.
Standardowe części zamienne:
- kompletna głowica czasowa – art. R 008/20/7,
- zestaw naprawczy – art. R 2842,
- klucz do montażu elementów z zestawu naprawczego – art. K 2792
Ewentualne usterki, które mogą wystąpić w czasie eksploatacji:
- bateria nie zamyka samoczynnie wypływu wody
- bateria nie zamyka się całkowicie , z baterii kapie woda
Prawdopodobna przyczyna wystąpienia usterki:
-
zanieczyszczenie wewnętrznych elementów baterii spowodowane:
- brakiem filtrów w instalacji wodociągowej.
- zastosowaniem mało skutecznych filtrów w instalacji wodociągowej.
- w przypadku nowej instalacji nie zastosowanie się do wymogu przepłukania tej instalacji przed montażem urządzenia.
- naturalne zużycie części baterii spowodowane długotrwałą eksploatacją.
Usuwanie usterek:
W celu przywrócenia właściwego funkcjonowania baterii należy przeprowadzić czynności serwisowe, których zaawansowanie uzależnione jest od przyczyny występowania usterki. Wszystkie niżej podane czynności serwisowe może przeprowadzić konserwator we własnym zakresie bez utraty świadczeń gwarancyjnych, o ile wykona je zgodnie z poniższymi instrukcjami. W przypadku zaistnienia jakichkolwiek wątpliwości w zakresie niżej podanych czynności serwisowych prosimy o kontakt z działem serwisu naszej firmy.

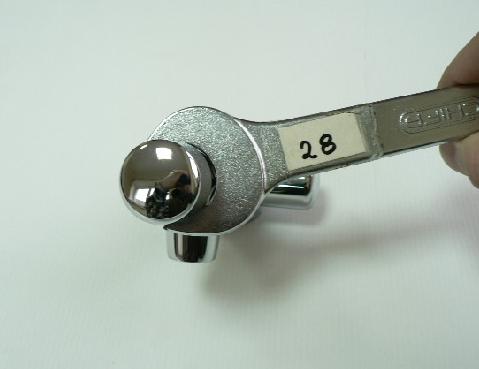

Kluczem płaskim 28 mm wykręcić z korpusu baterii głowicę czasową -patrz zdjęcia poniżej.

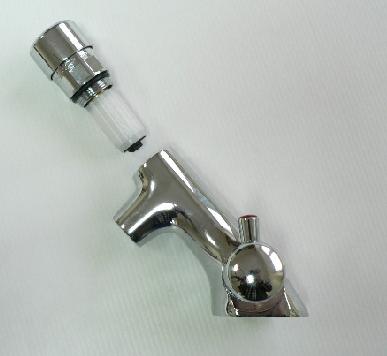

Po zdemontowaniu głowicy wymyć wodą jej elementy a w szczególności powierzchnię czarnej uszczelki B na zewnętrznej części plastikowego białego kubeczka oraz powierzchnię gumowej uszczelki wargowej A na metalowym mosiężnym tłoczku.
Zmontować głowicę, wkręcić ją do baterii R 00715, otworzyć zawór odcinający wodę i sprawdzić funkcjonowanie urządzenia.
Uwaga !!! - nie smarować żadnych elementów głowicy
Jeżeli po wykonaniu wyżej wymienionych czynności bateria w dalszym ciągu nie działa poprawnie, należy przystąpić do wymiany zużytych elementów głowicy.
Wymiana zużytych elementów głowicy:
W tym celu kluczem R 2792 należy odkręcić w głowicy mosiężną tuleję z uszczelką wargową.
Widok na głowicę baterii. W skład zestawu naprawczego wchodzą:
- A. tuleja mosiężna z uszczelką wargową,
- B. iglica ze stali nierdzewnej,
- C. sprężyna ze stali nierdzewnej,
- D. kubeczek.
Wymienić elementy głowicy na nowe z zestawu naprawczego.
Uwaga !!! - nie smarować żadnych elementów głowicy.
Zmontować głowicę, zamontować ją do baterii.
Plik PDF do pobrania: hydrostop_instrukcja_serwisowa_r00715.pdf
