Art. HP 920
Instrukcja serwisowa art. HP 920

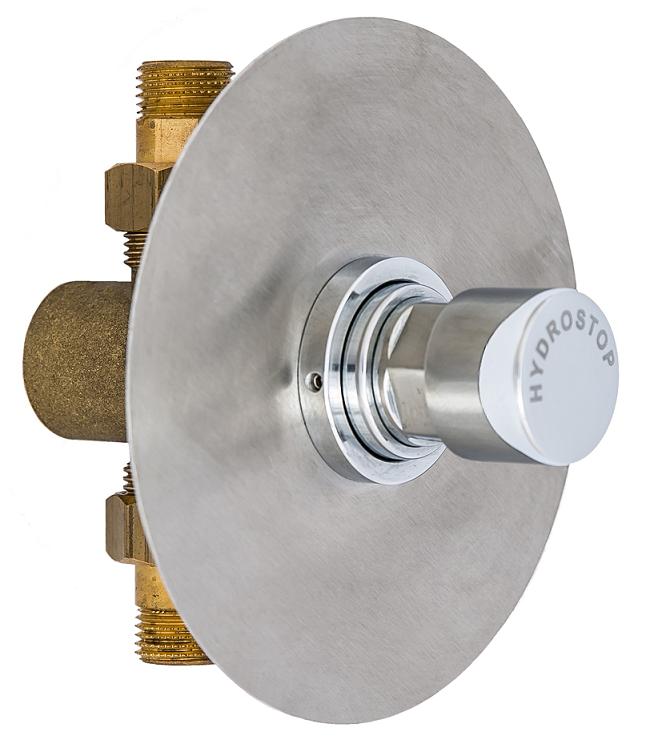

Przeznaczenie : zawór czasowy podtynkowy do pisuaru.
Standardowe części zamienne :
Kompletna głowica Rozeta ze stali nierdzewnej
Art. H-GHP3 Art. S-R120
Korpus zaworu czasowego Chromowany pierścień
Art. S-KP-1 dociskowy art. S-P1-CH
Komplet oringów : na głowicy
i na kubeczku Art. O-HP920
Ewentualne usterki, które mogą wystąpić w czasie eksploatacji :
1. Brak wypływu wody z zaworu
2. Zawór nie zamyka samoczynnie wypływu wody
3. Zawór nie domyka się całkowicie , z zaworu kapie woda
Prawdopodobna przyczyna wystąpienia usterki :
- Brak dopływu wody do zaworu (np. zapchany filtr wody na przyłączu do zaworu - stosowanie filtrów jest obowiązkowe dla armatury czasowej – zaleca się stosowanie filtrów siatkowych o średnicy oczka 100 µm czyli 0,1 mm).
-
Zanieczyszczenie wewnętrznych elementów zaworu spowodowane:
- brakiem filtrów w instalacji wodociągowej
- zastosowaniem mało skutecznych filtrów w instalacji wodociągowej
- w przypadku nowej instalacji nie zastosowanie się do wymogu przepłukania tej instalacji przed montażem urządzenia. - Naturalne zużycie części zaworu spowodowane długotrwałą eksploatacją lub uszkodzenie zaworu spowodowane niewłaściwym, uderzeniowym jego uruchamianiem przez użytkowników.
Usuwanie usterek
W celu przywrócenia właściwego funkcjonowania baterii należy przeprowadzić niżej podane czynności serwisowe, które może przeprowadzić konserwator we własnym zakresie bez utraty świadczeń gwarancyjnych, o ile wykona je zgodnie z poniższymi instrukcjami. W przypadku zaistnienia jakichkolwiek wątpliwości w zakresie niżej podanych czynności serwisowych prosimy o kontakt z działem serwisu naszej firmy – 609 314 542, 94 - 347 08 93.
Ad 1. Sprawdzić drożność instalacji na dopływie wody do zaworu.
Ad 2. Wyregulować czas wypływu wody zgodnie z instrukcją montażu zaworu.
Ad 3 i 4.
- Odciąć dopływ wody do zaworu

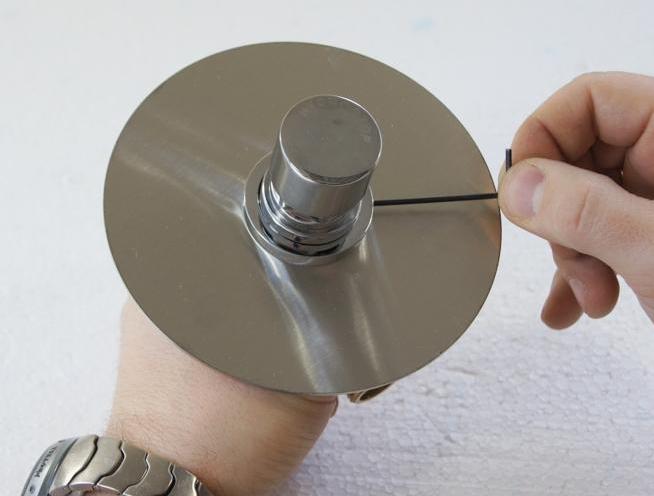

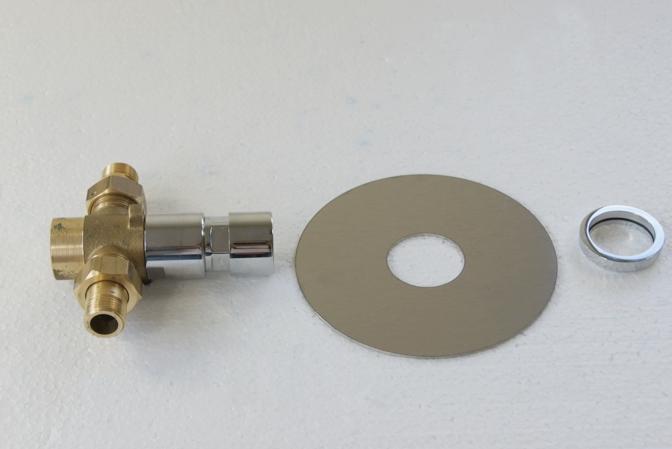

- Zdjąć rozetę maskującą z zaworu. W tym celu należy poluzować kluczem imbusowym 2 mm wkręty blokujące chromowany pierścień dociskowy osadzony na przycisku i zdjąć pierścień. Pierścień dociskowy jest dość ciasno osadzony i uszczelniony oringiem, dlatego też mimo poluzowania wkrętów imbusowych należy użyć pewnej siły na jego zsunięcie. Po zsunięciu pierścienia dociskowego zdjąć rozetę
.

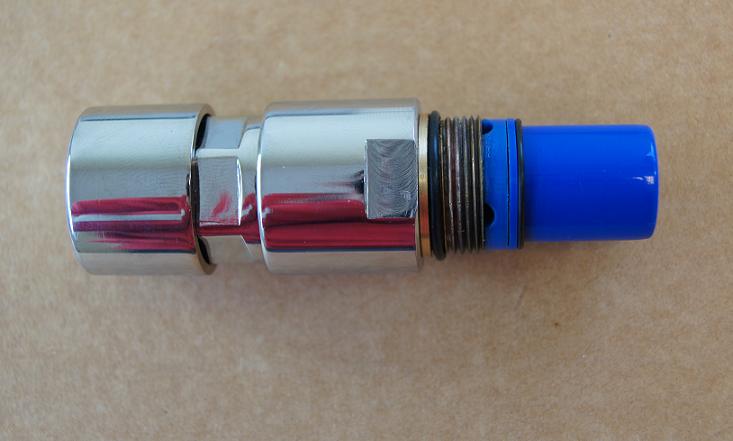

- Kluczem płaskim 32 mm wykręcić z korpusu baterii głowicę czasową - patrz zdjęcia poniżej. Wykręcenie głowicy możemy przeprowadzić bez demontażu korpusu zaworu z instalacji.
Po zdemontowaniu głowicy wymyć pod strumieniem wody jej elementy, a w szczególności powierzchnię wewnętrznej części plastikowego białego kubeczka oraz powierzchnię gumowej uszczelki wargowej na tłoczku z tworzywa poruszającego się wewnątrz kubeczka.
Uwaga !!! - nie smarować żadnych elementów głowicy

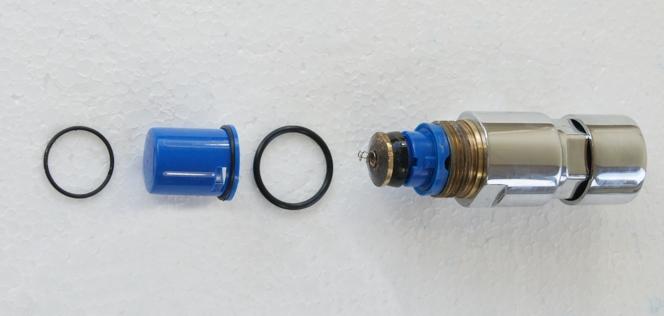

Sprawdzić stan oringów:
a/ osadzonego na niebieskim plastikowym kubeczku
b/ uszczelniającego głowicę w korpusie
W przypadku złej jakości oringów (rozerwany oring, zbyt rozciągnięty , zadziory , nacięcia lub spękania) wymienić je na nowe.
Zmontować głowicę i wkręcić ją do korpusu zaworu. Odkręcić dopływ wody do zaworu.
Sprawdzić funkcjonowanie zaworu w kilku cyklach pracy (pierwszy cykl pracy może odbiegać od normy - jest to efekt występujący standardowo).
Jeżeli po wykonaniu wyżej wymienionych czynności zawór w dalszym ciągu nie działa poprawnie (nie zamyka się samoczynnie lub nie domyka się całkowicie), należy wymienić głowicę na nową.
