Art. HP 910

Instrukcja serwisowa art. HP 910

Przeznaczenie :  zawór czasowy podtynkowy do pisuaru

Standardowe części zamienne :

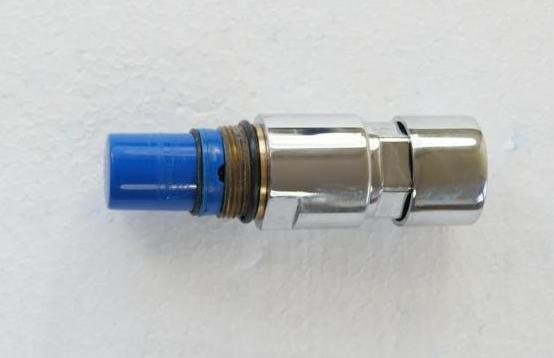

Głowica do HP 910 -                                                                           Rozeta do HP 910 -
Art. H-GHP4                                                                                           Art. S-R110


Korpus zaworu czasowego                                     Chromowany pierścień
Art. S-KP-1                                                                  dociskowy - Art. S-P1-CH

Komplet oringów : na głowicy i
na kubeczku – Art. O-HP910

-   zamów części !!!


Ewentualne usterki, które mogą wystąpić w czasie eksploatacji :

1.    Brak wypływu wody z zaworu.
2.    Zbyt mały wypływ wody z zaworu
3.    Zawór nie zamyka samoczynnie wypływu wody.
4.    Zawór nie domyka się całkowicie , z zaworu (głowicy natryskowej) kapie woda.

Prawdopodobna przyczyna wystąpienia usterki :

1. Brak dopływu wody do zaworu (np. zapchany filtr wody na przyłączu do zaworu - stosowanie filtrów jest obowiązkowe dla armatury czasowej - zaleca się stosowanie filtrów siatkowych o średnicy oczka 100 µm czyli 0,1 mm).
2. Zanieczyszczenie wewnętrznych elementów zaworu spowodowane:
      -  brakiem filtrów w instalacji wodociągowej
     -  zastosowaniem mało skutecznych filtrów w instalacji wodociągowej
     -  w przypadku nowej instalacji nie zastosowanie się do wymogu przepłukania tej instalacji przed montażem urządzenia.
3. Naturalne zużycie części zaworu spowodowane długotrwałą eksploatacją lub uszkodzenie zaworu spowodowane niewłaściwym, uderzeniowym jego uruchamianiem przez użytkowników.

Usuwanie usterek

W celu przywrócenia właściwego funkcjonowania zaworu należy przeprowadzić niżej podane czynności serwisowe, które może przeprowadzić konserwator we własnym zakresie bez utraty świadczeń gwarancyjnych, o ile wykona je zgodnie z poniższymi instrukcjami. W przypadku zaistnienia jakichkolwiek wątpliwości w zakresie niżej podanych czynności serwisowych prosimy o kontakt z działem serwisu naszej firmy – 609 314 542, 94 - 347 08 93.

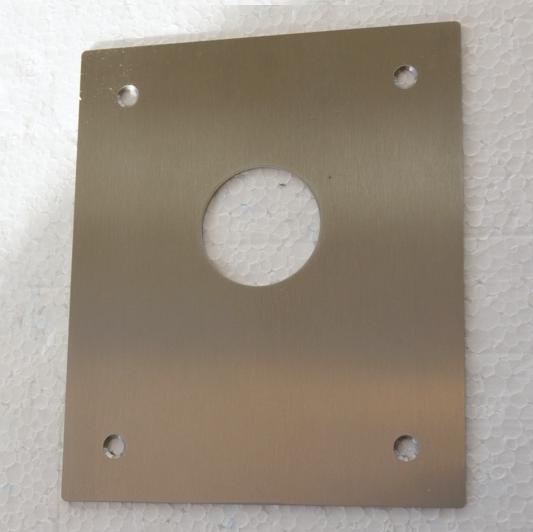

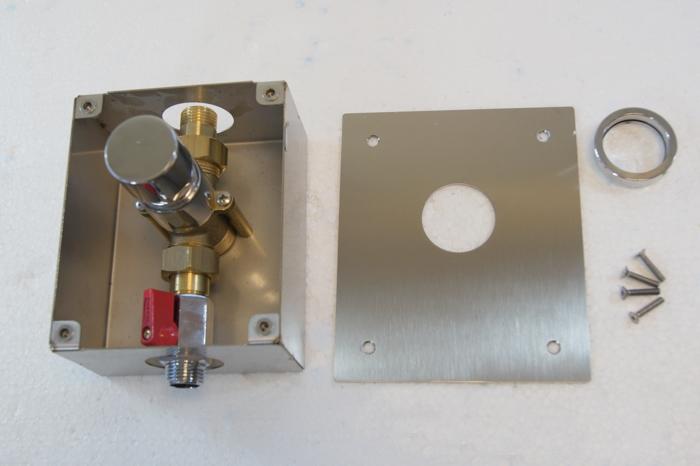

1. Zdjąć rozetę nierdzewną ( płytkę maskującą ) z baterii - w tym celu należy:

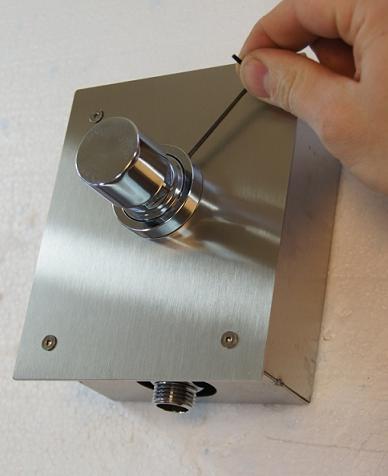

a)     poluzować kluczem imbusowym 2 mm wkręty blokujące w chromowanym pierścieniu mocującym - dociskowym osadzonych na przycisku czasowym baterii. Poluzowanie tych wkrętów umożliwia zsunięcie pierścienia dociskowego z chromowanej części  zaworu czasowego.

Pierścień dociskowy jest dość ciasno osadzony i uszczelniony oringiem, dlatego też mimo poluzowania wkrętów imbusowych należy użyć pewnej siły na jego zsunięcie.

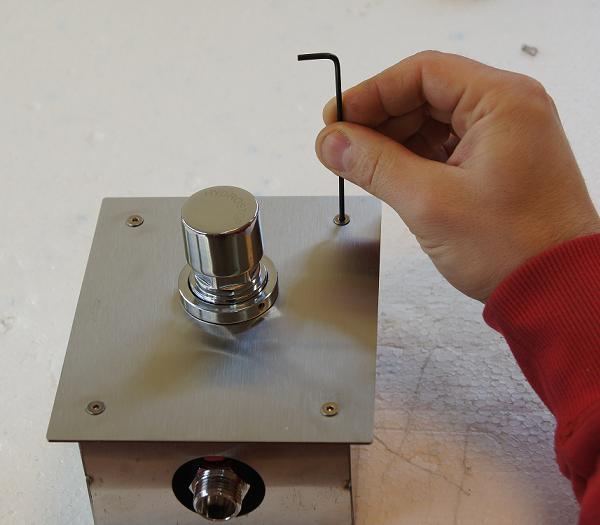

b)     Wykręcić kluczem imbusowym 2,5 mm śruby mocujące rozetę ze stali nierdzewnej.

2. Sprawdzić drożność instalacji na dopływie wody do zaworu czasowego (zwrócić również uwagę czy zawór odcinający wodę przed zaworem czasowym jest w pozycji otwarte)
3. Jeżeli wykluczamy brak dopływu wody do zaworu czasowego jako przyczynę niesprawności urządzenia to należy przystąpić do dalszych czynności serwisowych.
   Zamknąć zawór odcinający na dopływie wody do zaworu czasowego.

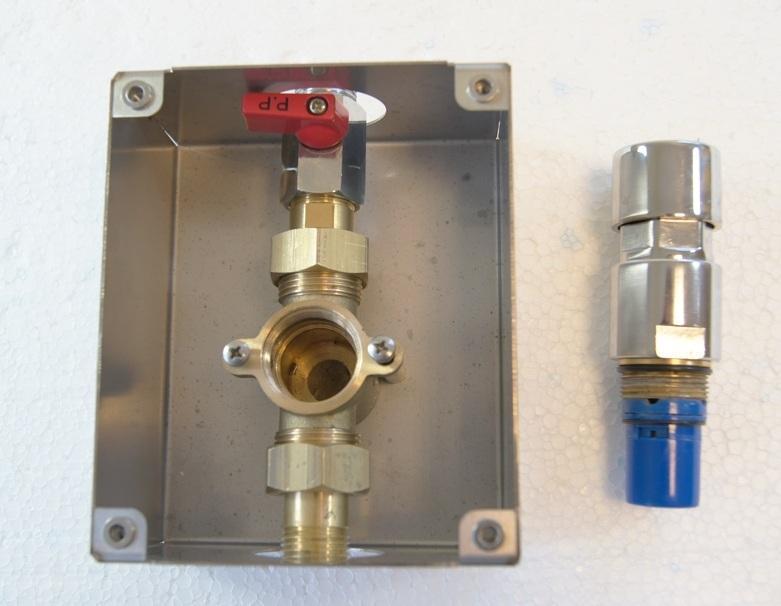

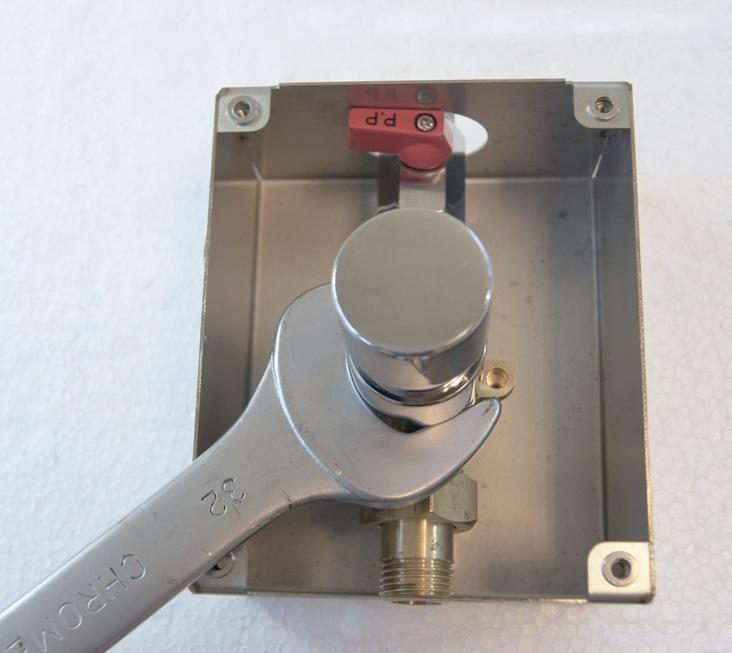

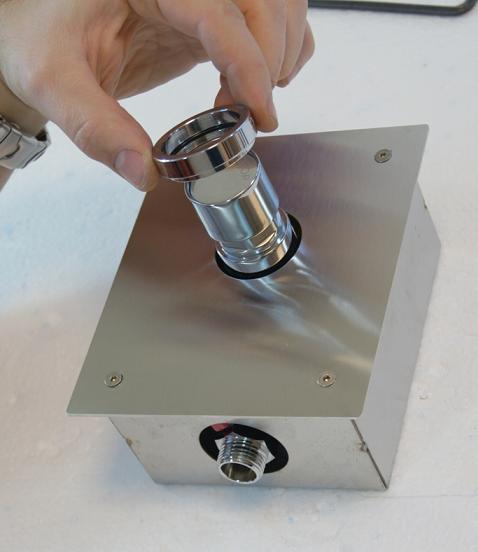

   Kluczem płaskim 32 mm wykręcić z korpusu zaworu czasowego głowicę - patrz zdjęcia poniżej.

Po zdemontowaniu głowicy wymyć pod strumieniem wody jej elementy, a w szczególności powierzchnię wewnętrznej części plastikowego niebieskiego kubeczka oraz powierzchnię gumowej uszczelki wargowej na tłoczku z tworzywa poruszającego się wewnątrz kubeczka.

Uwaga !!! - nie smarować żadnych elementów głowicy

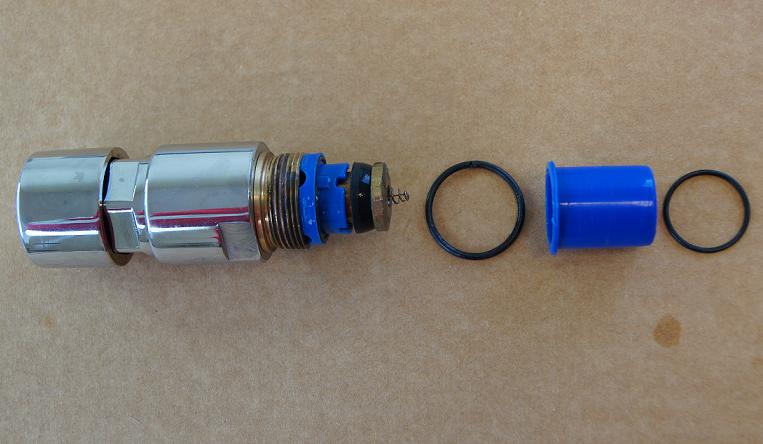

Sprawdzić stan oringów:
a/  osadzonego na niebieskim plastikowym kubeczku
b/  uszczelniającego głowicę w korpusie
W przypadku złej jakości oringów (rozerwany oring, zbyt rozciągnięty , zadziory , nacięcia lub spękania) wymienić je na nowe.

Zmontować głowicę czasową i wkręcić ją do korpusu zaworu. Otworzyć zawór odcinający -  zapewnić dopływ wody do baterii.
Sprawdzić funkcjonowanie urządzenia w kilku cyklach pracy ( pierwszy cykl pracy może odbiegać od normy - jest to efekt występujący standardowo).
Jeżeli po wykonaniu wyżej wymienionych czynności urządzenie w dalszym ciągu nie działa poprawnie (nie zamyka się samoczynnie lub nie domyka się całkowicie), należy wymienić głowicę na nową.
