Art. HP 120

Instrukcja serwisowa art. HP 120

Przeznaczenie :  bateria czasowa podtynkowa z płynną regulacją czasu wypływu wody.

Standardowe części zamienne :

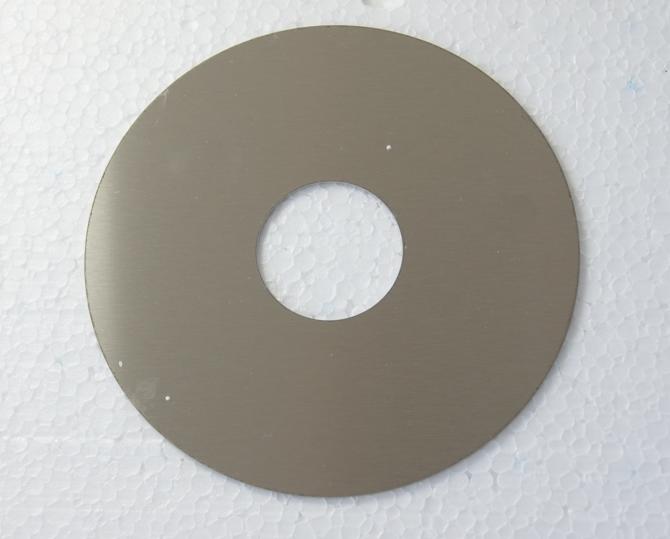

Kompletna głowica -                                                               Rozeta ze stali nierdzewnej -
Art. H-GHP1                                                                               Art. S-R120


Korpus zaworu czasowego                                  Chromowany pierścień
Art. S-KP-1                                                               dociskowy Art.S-P1-CH

Komplet oringów : na głowicy
i na kubeczku Art. O-HP120

-   zamów części !!!

Ewentualne usterki, które mogą wystąpić w czasie eksploatacji :

1. Brak wypływu wody ( sprawdzić wcześniej czy brak wypływu wody nie jest spowodowany zablokowaniem przycisku zaworu z tytułu skrócenia czasu wypływu wody do minimum – sposób regulacji czasu wypływu podano w instrukcji montażu baterii)
2. Zbyt długi lub zbyt krótki czas wypływu wody
3. Bateria nie zamyka samoczynnie wypływu wody
4. Bateria nie domyka się całkowicie , z baterii kapie woda

Prawdopodobna przyczyna wystąpienia usterki :

1. Brak dopływu wody do baterii (np. zapchany filtr wody na przyłączu do baterii - stosowanie filtrów jest obowiązkowe dla armatury czasowej – zaleca się stosowanie filtrów siatkowych o średnicy oczka 100 µm czyli 0,1 mm).
2. Nieprzeprowadzenie regulacji czasu wypływu wody przez instalatora.
3. Zanieczyszczenie wewnętrznych elementów baterii spowodowane:

-  brakiem filtrów w instalacji wodociągowej
-  zastosowaniem mało skutecznych filtrów w instalacji wodociągowej
-  w przypadku nowej instalacji nie zastosowanie się do wymogu przepłukania tej instalacji przed montażem urządzenia.

4. Naturalne zużycie części baterii spowodowane długotrwałą eksploatacją lub uszkodzenie baterii spowodowane niewłaściwym, uderzeniowym jej uruchamianiem przez użytkowników.

Usuwanie usterek

W celu przywrócenia właściwego funkcjonowania baterii należy przeprowadzić niżej podane czynności serwisowe, które może przeprowadzić konserwator we własnym zakresie bez utraty świadczeń gwarancyjnych, o ile wykona je zgodnie z poniższymi instrukcjami. W przypadku zaistnienia jakichkolwiek wątpliwości w zakresie niżej podanych czynności serwisowych prosimy o kontakt z działem serwisu naszej firmy – 609 314 542, 94 - 347 08 93.

Ad 1.       Sprawdzić drożność instalacji na dopływie wody do baterii.
Ad 2.        Wyregulować czas wypływu wody zgodnie z instrukcją montażu baterii.
Ad 3 i 4.

a/   Odciąć dopływ wody do baterii

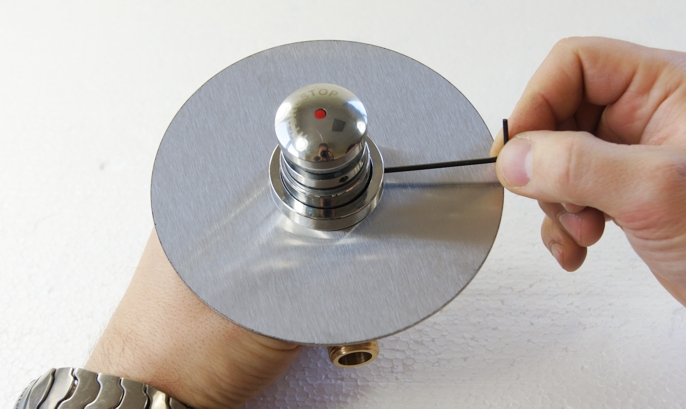

b/   Zdjąć rozetę maskującą z baterii. W tym celu należy poluzować kluczem imbusowym 2 mm wkręty blokujące chromowany pierścień dociskowy osadzony na przycisku i zdjąć pierścień. Pierścień dociskowy jest dość ciasno osadzony i uszczelniony oringiem, dlatego też mimo poluzowania wkrętów imbusowych należy użyć pewnej siły na jego zsunięcie. Po zsunięciu pierścienia dociskowego zdjąć rozetę.

c/   Kluczem płaskim 32 mm wykręcić z korpusu baterii głowicę czasową – patrz zdjęcia poniżej. Wykręcenie głowicy możemy przeprowadzić bez demontażu korpusu zaworu z instalacji.

Po zdemontowaniu głowicy wymyć pod strumieniem wody jej elementy, a w szczególności powierzchnię wewnętrznej części plastikowego białego kubeczka oraz powierzchnię gumowej uszczelki wargowej na tłoczku z tworzywa poruszającego się wewnątrz kubeczka.

UWAGA !!!  W tym modelu baterii występują 2 wersje głowic czasowych :

1.  głowica  ze sprężynką na tłoczku
2.  głowica bez sprężynki na tłoczku

Obie konstrukcje są równoważne i poprawne, co nie oznacza że usunięcie sprężynki z głowicy która jest w nią wyposażona, nie wpłynie na działanie baterii – przeciwnie, taka bateria w krótkim czasie przestanie funkcjonować.

W przypadku głowicy ze sprężynką należy dodatkowo kilkakrotnie przyciskając sprężynę, sprawdzić swobodne poruszanie się jej trzpienia ( pręcika ) w otworze tłoczka i ewentualnie przeczyścić w ten sposób światło otworu z narosłego zakamieniania.

Uwaga !!! - nie smarować żadnych elementów głowicy

Sprawdzić stan oringów:
a/  osadzonego na białym plastikowym kubeczku
b/  uszczelniającego głowicę w korpusie
W przypadku złej jakości oringów ( rozerwany oring, zbyt rozciągnięty , zadziory , nacięcia lub spękania ) wymienić je na nowe.

Zmontować głowicę i wkręcić ją do korpusu baterii. Odkręcić dopływ wody do baterii.
Sprawdzić funkcjonowanie baterii w kilku cyklach pracy ( pierwszy cykl pracy może odbiegać od normy – jest to efekt występujący standardowo ).
Jeżeli po wykonaniu wyżej wymienionych czynności bateria w dalszym ciągu nie działa poprawnie ( nie zamyka się samoczynnie lub nie domyka się całkowicie ), należy wymienić głowicę na nową.

Po zakończeniu czynności serwisowych ustawić żądany czas wypływu wody.
