Art. H 9

Instrukcja serwisowa art. H 9

Przeznaczenie : zawór pisuarowy czasowy , naścienny.

Standardowe części zamienne :

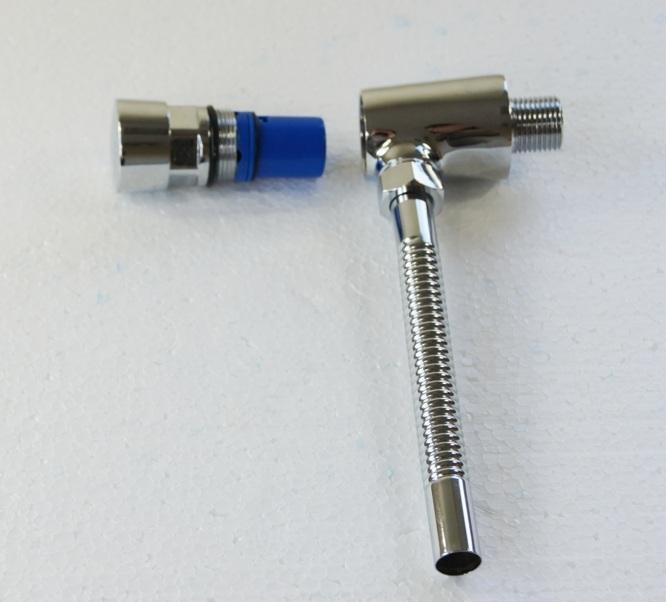

- kompletna głowica czasowa -                Komplet oringów : na głowicy
    art. GH 1                                                     i na kubeczku art. O-H9

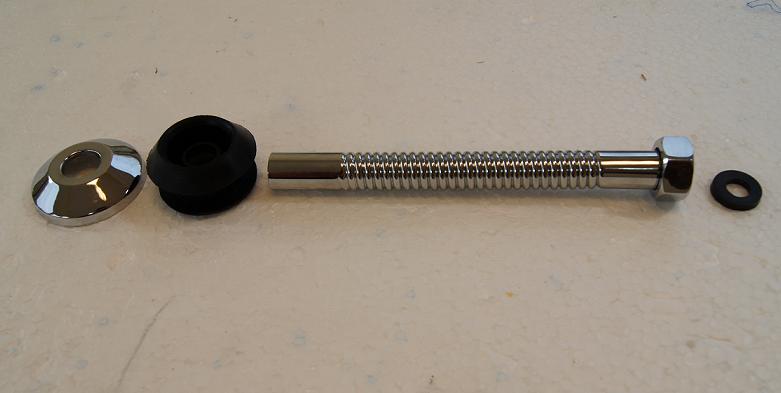

- rurka przyłączeniowa z rozetą
i uszczelką art.TWS-3000/RURKA

-   zamów części !!!

Ewentualne usterki, które mogą wystąpić w czasie eksploatacji :

     -  brak wypływu wody
     -  zawór nie zamyka samoczynnie wypływu wody
     -  zawór nie domyka się całkowicie , z zaworu kapie woda

Prawdopodobna przyczyna wystąpienia usterki :

1. Brak dopływu wody do zaworu (np. zapchany filtr wody na przyłączu do zaworu - stosowanie filtrów jest obowiązkowe dla armatury czasowej – zaleca się stosowanie filtrów siatkowych o średnicy oczka 100 µm czyli 0,1 mm).
2. Zanieczyszczenie wewnętrznych elementów zaworu spowodowane:
           -  brakiem filtrów w instalacji wodociągowej
           -  zastosowaniem mało skutecznych filtrów w instalacji wodociągowej
           -  w przypadku nowej instalacji nie zastosowanie się do wymogu przepłukania tej instalacji przed montażem urządzenia.
3. Naturalne zużycie części zaworu spowodowane długotrwałą eksploatacją lub uszkodzenie zaworu spowodowane niewłaściwym, uderzeniowym jego uruchamianiem przez użytkowników.

Usuwanie usterek

W celu przywrócenia właściwego funkcjonowania zaworu należy przeprowadzić niżej podane czynności serwisowe, które może przeprowadzić konserwator we własnym zakresie bez utraty świadczeń gwarancyjnych, o ile wykona je zgodnie z poniższymi instrukcjami. W przypadku zaistnienia jakichkolwiek wątpliwości w zakresie niżej podanych czynności serwisowych prosimy o kontakt z działem serwisu naszej firmy – 609 314 542, 94 - 347 08 93.

Ad 1.       Sprawdzić drożność instalacji na dopływie wody do zaworu.

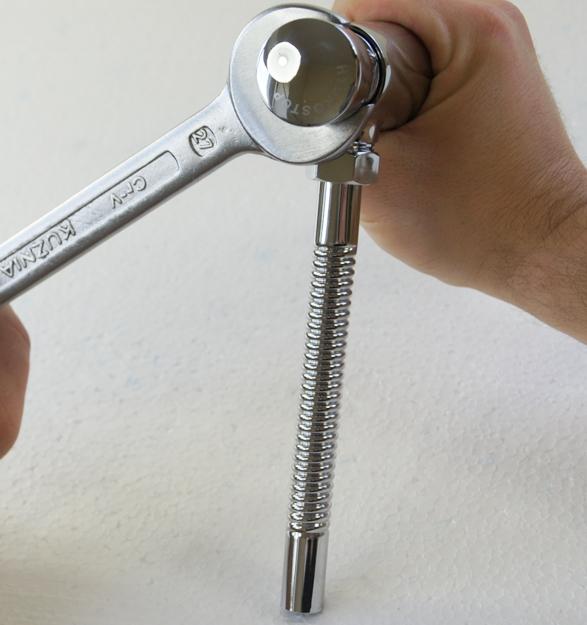

Ad 2 i 3.  Odciąć dopływ wody do zaworu i kluczem płaskim 27 mm wykręcić z korpusu zaworu głowicę czasową - patrz zdjęcia poniżej.

Po zdemontowaniu głowicy wymyć pod strumieniem wody jej elementy, a w szczególności powierzchnię wewnętrznej części plastikowego niebieskiego kubeczka oraz powierzchnię gumowej uszczelki wargowej na tłoczku poruszającym się wewnątrz kubeczka.

Uwaga !!! - nie smarować żadnych elementów głowicy

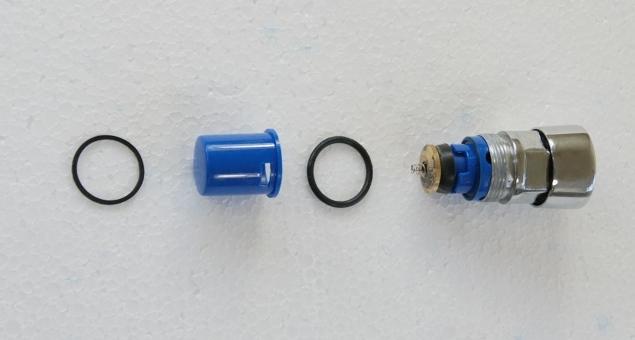

Sprawdzić stan oringów:
a/  osadzonego na niebieskim plastikowym kubeczku
b/  uszczelniającego głowicę w korpusie
W przypadku złej jakości oringów (rozerwany oring, zbyt rozciągnięty , zadziory , nacięcia lub spękania) wymienić je na nowe.

Zmontować głowicę i wkręcić ją do korpusu zaworu. Odkręcić dopływ wody do zaworu.
Sprawdzić funkcjonowanie zaworu w kilku cyklach pracy ( pierwszy cykl pracy może odbiegać od normy - jest to efekt występujący standardowo).
Jeżeli po wykonaniu wyżej wymienionych czynności zawór w dalszym ciągu nie działa poprawnie ( nie zamyka się samoczynnie lub nie domyka się całkowicie ), należy wymienić głowicę na nową.
