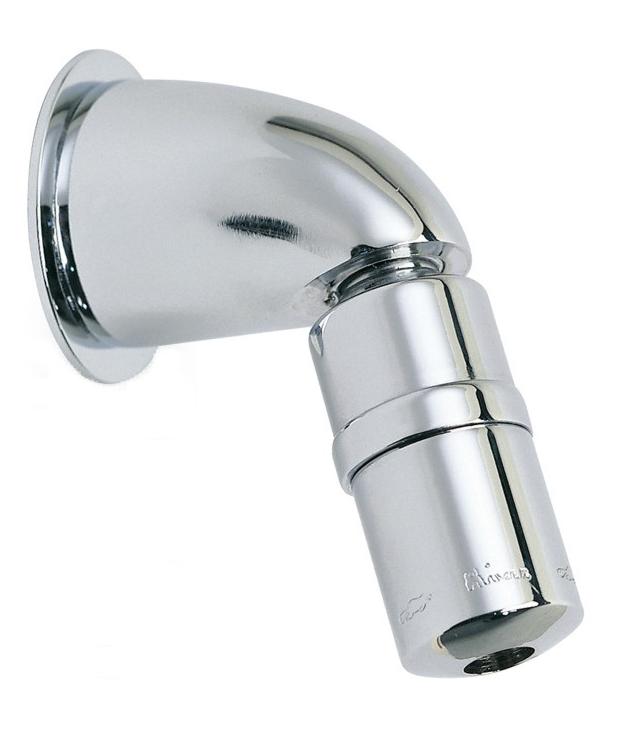

Art. R 790, R 792
INSTRUKCJA MONTAŻU WANDALOODPORNEJ GŁOWICY NATRYSKOWEJ ART. R 790, R 792
Głowica posiada konstrukcję wandaloodporną, uniemożliwiającą jej łatwe uszkodzenie lub demontaż z użyciem standardowych narzędzi.
Demontowalny króciec przyłączeniowy głowicy natryskowej o średnicy 1/2" sprawia ponadto, że głowica jest niezwykle prosta w montażu i bez trudności można zapewnić jej dokładne przyleganie do ściany (glazury, paneli itp.).
Montaż głowicy do przygotowanej instalacji wodociągowej należy przeprowadzić następująco :
1. Poluzować w nasadzie głowicy wkręt kluczem imbusowym 2,5 mm

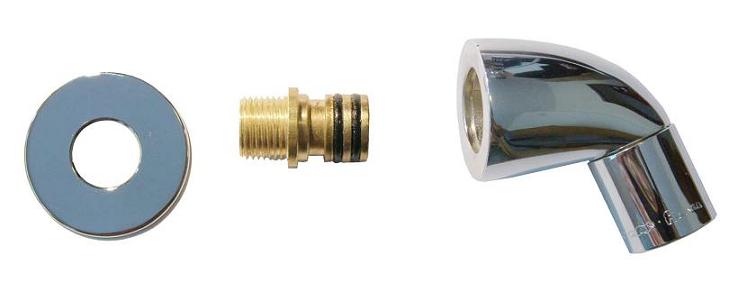

2. Wyciągnąć ręcznie z korpusu głowicy króciec przyłączeniowy 1/2" (osadzony w głowicy i uszczelniony uszczelkami typu o-ring)
3. Wkręcić kluczem imbusowym 12 mm króciec przyłączeniowy z uszczelnieniem (pakuły lub taśma teflonowa) do przygotowanej instalacji wodociągowej zakończonej mufą 1/2"
4. Nałożyć na wystający ze ściany króciec rozetę chromowaną
5. Wcisnąć głowicę na króciec i dociskając ją do ściany wkręcić do lekkiego oporu wkręt u nasady głowicy, korzystając z klucza imbusowego jak w pkt.1
