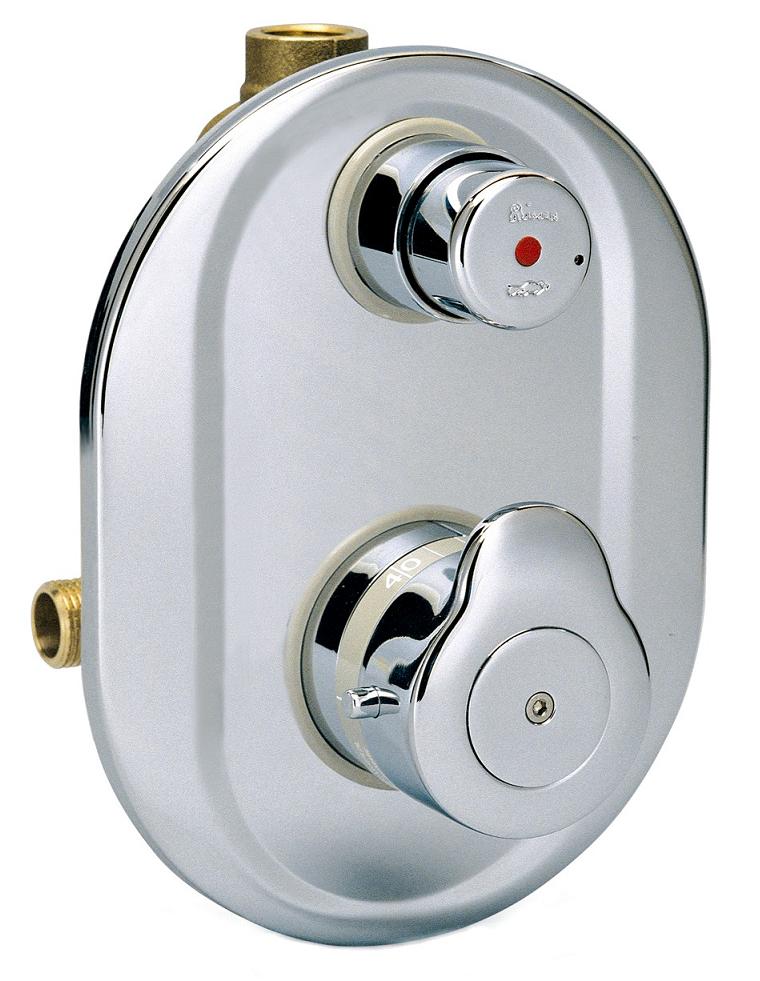

Art. R 7520
INSTRUKCJA MONTAŻU I EKSPLOATACJI TERMOSTATYCZNEJ BATERII NATRYSKOWEJ PODTYNKOWEJ
ART. R 7520
W skład kompletu wchodzą:
- Zawór termostatyczny mieszający z blokadą temperatury, dwuzłączkami, filtrami siatkowymi i zaworami zwrotnymi
- Zawór czasowy przyciskowy, z regulowanym czasem wypływu wody
- Płytka maskująca chromowana, owalna
- Klucze imbusowe 2 mm i 3 mm
- Instrukcja
MONTAŻ BATERII :
- Przygotować w ścianie wnękę montażową o głębokości ok. 80 mm; wymiary poprzeczne wnęki należy dobrać tak, aby możliwe było odkręcenie dwuzłączek zaworu mieszającego w celu oczyszczenia filtrów na dopływie wody zimnej i gorącej oraz zasłonięcie jej płytką maskującą.
- Zdemontować częściowo baterię - w tym celu należy:
- odkręcić chromowaną tuleję zaworu czasowego,
- obrócić pokrętło zaworu termostatycznego do oporu w lewo - plastikowy przycisk blokady temperatury powinien znaleźć się wtedy u dołu pokrętła – kluczem imbusowym 3 mm wykręcić śrubę mocującą pokrętło i w tej pozycji zdjąć pokrętło z korpusu.
UWAGA: Po ponownym zamontowaniu pokrętło powinno znaleźć się w tej samej pozycji.
-
Wykonać podejścia instalacyjne do baterii zgodnie z rozstawem króćców baterii. (dopływ wody gorącej z lewej strony zaworu mieszającego – do króćca oznaczonego literą C na korpusie zaworu, dopływ wody zimnej z prawej strony zaworu mieszającego – do króćca oznaczonego literą F na korpusie zaworu, oraz odpływ wody zmieszanej do góry, w kierunku głowicy natryskowej ).
Przewody w ścianie należy prowadzić na takiej głębokości aby w efekcie końcowym chromowana płyta maskująca po jej zamocowaniu przylegała do ostatecznej warstwy podłoża (np. glazury).
Dokręcić i sprawdzić czy połączenie termostatycznego zaworu mieszającego z zaworem czasowym, poprzez dwuzłączkę, jest szczelne i czy oba elementy znajdują się w jednej osi. - Połączyć baterię z instalacją poprzez dwuzłączki. Kierunek przepływu wody musi być zgodny z kierunkiem strzałki wytłoczonej na korpusie zaworu odcinającego.
- Założyć chromowaną płytę maskującą
- Zamontować elementy baterii w kolejności odwrotnej niż w punkcie 2.
- Połączyć baterię z głowicą natryskową.
UWAGI:
- Na instalacjach zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o prześwicie oczek 0,1 mm oraz zawory odcinające umożliwiające zamknięcie dopływu wody do baterii.
- Próby ciśnieniowe i szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Prace wykończeniowe wykonać tak, aby po zdemontowaniu płytki maskującej możliwe było odkręcenie dwuzłączek zaworu mieszającego w celu konserwacji filtrów siatkowych i zaworów zwrotnych.
URUCHAMIANIE BATERII :
W celu uruchomienia baterii należy wcisnąć do oporu i zwolnić przycisk zaworu czasowego.
Następnie pokrętłem zaworu termostatycznego uregulować żądaną temperaturę wypływającej wody.
Zawór termostatyczny wyposażony jest w blokadę temperatury ustawioną na 38° C. Uzyskanie wyższej temperatury jest możliwe po przyciśnięciu przycisku zwalniającego blokadę. Zamykanie baterii odbywa się samoczynnie.
Zmiana czasu wypływu wody odbywa się za pomocą śruby regulacyjnej znajdującej się w przycisku zaworu czasowego. Regulacji dokonuje się kluczem imbusowym 2 mm. Kręcąc kluczem zgodnie z kierunkiem obrotu wskazówek zegara uzyskuje się skracanie czasu, aż do całkowitego zablokowania głowicy. Kręcąc kluczem w kierunku przeciwnym uzyskać można wydłużenie czasu do ok. 50 sekund. Uwaga! Nie zaleca się ustawiania czasu wypływu wody na krótszy niż 15 sekund.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
