Art. R 7500
INSTRUKCJA MONTAŻU I EKSPLOATACJI ZAWORU PODTYNKOWEGO ART. 7500
W skład kompletu wchodzą :

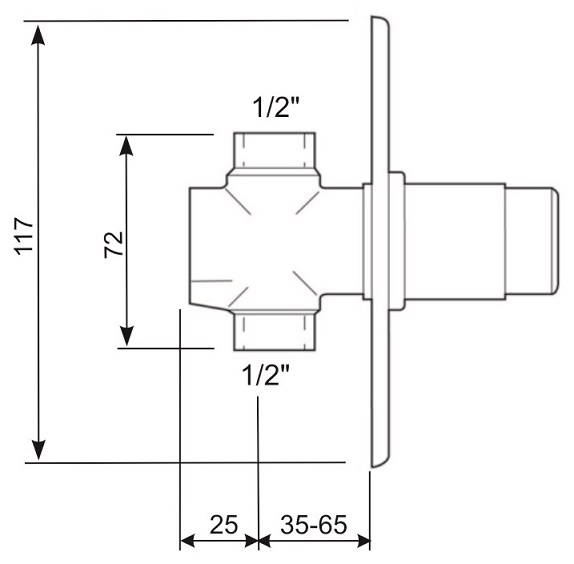

- Zawór z rozetą maskującą Ø117 mm
- Klucz imbusowy do regulacji czasu wypływu wody 2 mm
- Zaślepki plastikowe w kolorze niebieskim i czerwonym
- Instrukcja
MONTAŻ ZAWORU :
- Przygotować wnękę montażową w ścianie. Konstrukcja zaworu umożliwia regulację głębokości zamontowania zaworu do +/- 25 mm.
- Wykonać podejścia instalacyjne do zaworu (zasilanie i odpływ do głowicy natryskowej lub pisuaru).
- Połączyć zawór z instalacją poprzez połączenia rozłączne (dwuzłączki). Kierunek przepływu wody przez zawór musi być zgodny z kierunkiem strzałki wytłoczonej na korpusie zaworu.
- Po zamontowaniu zaworu i głowicy natryskowej ( lub pisuaru ) wyregulować czas wypływu wody za pomocą klucza imbusowego (poprzez obracanie klucza w prawo następuje skracanie czasu aż do zablokowania przycisku; obracanie klucza w lewo powoduje wydłużenie czasu do ok. 50 sekund. Uwaga! W zaworze natryskowym nie zaleca się ustawiania czasu wypływu wody na krótszy niż 15 sekund.
UWAGA !
- Przed zamontowaniem zaworów instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem zaworów.
- Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o prześwicie oczek 0,1 mm.
- Prace wykończeniowe wykonać tak, aby po zdemontowaniu płytki maskującej możliwe było zdemontowanie zaworu w celu konserwacji.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
