Art. R 7480

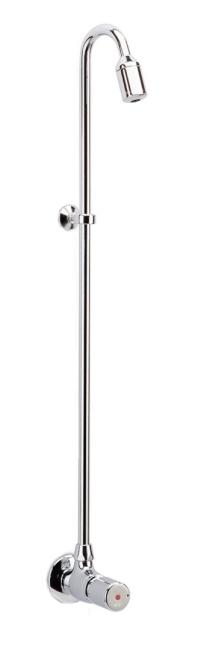

INSTRUKCJA MONTAŻU I OBSŁUGI BATERII NATRYSKOWEJ ŚCIENNEJ ART. R 7480

Bateria natryskowa art. R 7480 jest urządzeniem samozamykającym się, zasilanym wodą zmieszaną o czasie wypływu regulowanym w przedziale 0 - 50 sekund.

W skład kompletu wchodzą:

1. Korpus baterii z głowicą samozamykającą
2. Rozeta
3. Rura natryskowa z głowicą
4. Wspornik z wkrętem z dwustronnym gwintem i kołkiem rozporowym Ø 8 mm do przymocowania rury natryskowej do ściany
5. Nakrętka zaciskowa z mosiężnym pierścieniem, podkładką aluminiową i uszczelką stożkową, do połączenia rury natryskowej z korpusem baterii
6. Zaślepki z tworzywa sztucznego
7. Klucz nimbusowy

MONTAŻ BATERII :

1. Wykonać podejścia wody o średnicy 1/2”.
2. Połączyć baterię z instalacją (po uprzednim założeniu rozety).
3. Przygotować w ścianie otwór Ø 8 mm do zamocowania rury natryskowej (otwór powinien być usytuowany w osi króćca wylotowego z baterii, ok. 60 cm nad wylotem) i włożyć kołek rozporowy.
4. Połączyć wkręt montażowy ze wspornikiem i wkręcić w ścianę.
5. Wsunąć rurę natryskową w otwór wspornika i założyć na rurę kolejno: nakrętkę, pierścień mosiężny, podkładkę aluminiową i uszczelkę stożkową.
6. Wsunąć końcówkę rury w króciec baterii i dokręcić nakrętkę do momentu gdy rura natryskowa przestanie się obracać w króćcu baterii.

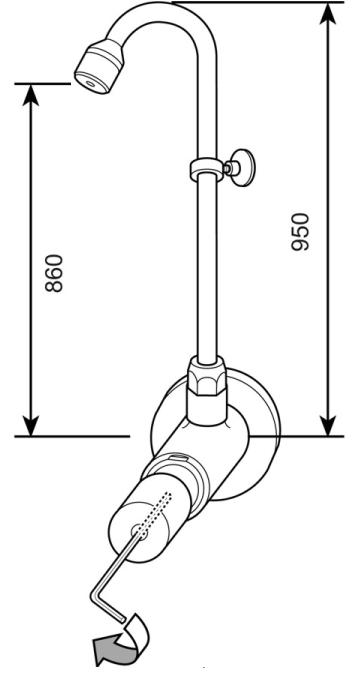

7. Wyregulować czas wypływu wody za pomocą klucza imbusowego (poprzez obracanie klucza w prawo następuje skracanie czasu aż do zablokowania przycisku; obracanie klucza w lewo powoduje wydłużenie czasu wypływu wody).

UWAGA :

Przed ostatecznym spasowaniem rury z baterią i wspornikiem nie dokręcać nakrętki zaciskowej kluczem. Zestaw zaciskowy służy do jednokrotnego użycia. Wszystkie prace montażowe wykonywać kluczami płaskimi dobrej jakości. Nie używać kluczy nastawnych

PRZY INSTALACJI ZWRÓCIĆ SZCZEGÓLNĄ UWAGĘ NA PONIŻSZE ZALECENIA :

1. Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
2. Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
3. Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o prześwicie oczek 0,1 mm.

KONSERWACJA  :

Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków  czyszczących i zawierających środki ścierające.
Naloty powstałe z osadzającego się wapnia należy usuwać za pomocą octu.
