Art. R 734

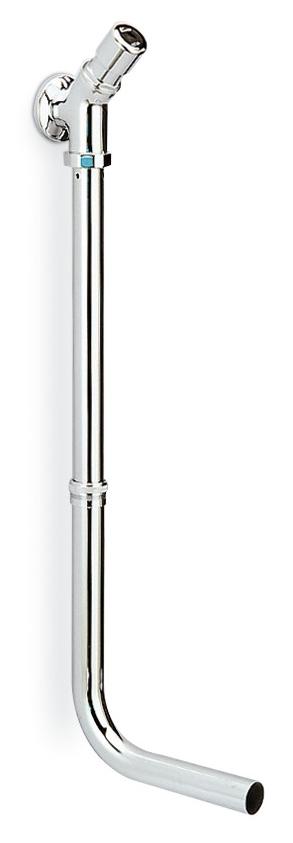

INSTRUKCJA DOBORU I MONTAŻU ZAWORU NATYNKOWEGO DO SPŁUKIWANIA WC ART. R 734

W skład kompletu wchodzą:

1. Zawór Dn 20 mm z głowicą przyciskową samozamykającą i rozetą
2. Rura spłukująca mosiężna, chromowana, Dz 28 mm,  z nakrętką i uszczelka płaską
3. Kolano mosiężne Dz 30 mm chromowane, z nakrętką i uszczelką stożkową, gumową
4. Dysza stożkowa z tworzywa sztucznego
5. Instrukcja

Ciśnienie minimalne Pmin = 1,0 bar
Minimalna średnica instalacji zasilającej Dn = 25 mm
Nominalny wypływ qn = 1,2 l/s
Czas wypływu - ok. 6 s

UWAGA: Instalację wodociągową należy wykonać uwzględniając parametry robocze urządzenia oraz dopuszczalne prędkości przepływu.

MONTAŻ  ZAWORU :

1. Wykonać podejście instalacyjne Dn 25 mm do zaworu.
2. Połączyć zawór z instalacją poprzez redukcję 1” x 3/4”
3. Połączyć króciec odpływowy zaworu z rurą płuczącą ( w nakrętce rury umieścić dyszę stożkową i uszczelkę płaską).
4. Połączyć kolano spłukujące z miska ustępową i z rurą spłukującą. ( zastosowane połączenie umożliwia regulację dystansu pionowego między miską WC a zaworem- rysunek ).

UWAGI:

1. Przed zamontowaniem zaworów instalację należy dokładnie przepłukać.
2. Próby szczelności instalacji należy wykonywać przed zamontowaniem zaworów.
3. Na zasilaniu każdego urządzenia należy zamontować zawór odcinający, umożliwiający wyłączenie go z eksploatacji i przeprowadzenie konserwacji głowicy.
4. Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny.
5. Otwory w króćcu odpływowym stanowią bardzo ważny element konstrukcji urządzenia i nie wolno ich zasłaniać. W trakcie robót montażowych należy chronić je przed zachlapaniem zaprawą.

KONSERWACJA  :

Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków  czyszczących i zawierających środki ścierające.

W przypadku zanieczyszczenia głowicy zaworu i pojawienia się stałego wypływu wody z zaworu należy:

1. Kluczem płaskim 32 mm wykręcić głowicę zaworu.
2. Wyjąć głowicę zaworu z korpusu wraz z kubeczkiem z tworzywa i sprężyną.
3. Wyczyścić i przepłukać wodą gniazdo głowicy w korpusie zaworu.
4. Oczyścić i przepłukać wodą powierzchnię zewnętrzną płaskiej gumowej uszczelki na spodzie kubeczka.
5. Oczyścić i przepłukać wodą uszczelkę wargową.
6. Oczyścić i przepłukać wodą powierzchnie wewnętrzną i zewnętrzną kubeczka.
7. Zmontować zawór w odwrotnej kolejności do demontażu.
