Art. R 711/AC

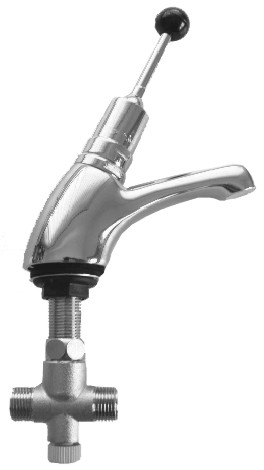

INSTRUKCJA MONTAŻU I EKSPLOATACJI ZAWORU UMYWALKOWEGO ART. R 711 / AC
W skład kompletu wchodzą:
- Bateria z głowicą samozamykającą i dźwignią uruchamiającą
- Zestaw montażowy
- Mieszacz ręczny (AC) ciepłej wody użytkowej
- Instrukcja
MONTAŻ BATERII :
- Przygotować podejścia instalacyjne 1/2” wody zimnej i gorącej.
- Zainstalować baterię czasową na umywalce.
- Połączyć baterię czasową z mieszaczem ręcznym pod umywalką.
- Zamontować w przygotowanych podejściach instalacyjnych zaworki kątowe z filtrem (brak w wyposażeniu).
- Połączyć zaworki kątowe z króćcami wlotowymi mieszacza ręcznego. Otworzyć wypływ wody w zaworach kątowych.
URUCHAMIANIE BATERII :
Bateria uruchamiana jest poprzez chwilowe odchylenie przedramieniem dźwigni baterii w dowolnym kierunku. Bateria zamknie się samoczynnie po ok. 20 sekundach.
Kolejne odchylanie dźwigni baterii spowoduje powtarzanie się cyklu.
UWAGI:
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o średnicy oczka 0,1 mm .
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
Naloty powstałe z osadzającego się wapnia należy usuwać za pomocą octu.
