Art. R 7100/AC

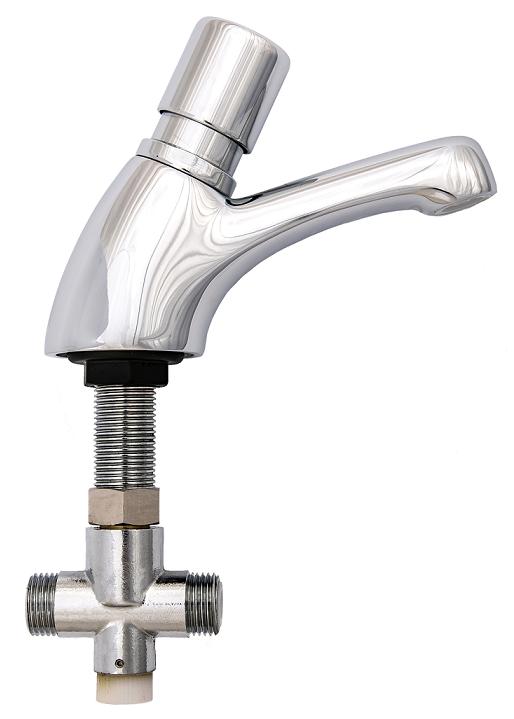

INSTRUKCJA MONTAŻU I OBSŁUGI BATERII UMYWALKOWEJ STOJĄCEJ ART. R 7100 / AC
Bateria umywalkowa stojąca art. R 7100 / AC jest urządzeniem samozamykającym się o regulowanym czasie wypływu od 0 do 15 sekund.
W skład kompletu wchodzą:
- Korpus baterii z głowicą samozamykającą
- Zestaw montażowy do zamocowania baterii na umywalce
- Mieszacz ręczny ciepłej wody użytkowej
MONTAŻ BATERII.
- Wykonać podejścia wody zimnej i gorącej.
- Zamontować na króćcach dopływowych zawory odcinające kątowe 1/2” x 3/8” z filtrem (zawory nie wchodzą w skład kompletu).
- Przymocować baterię do umywalki za pomocą zestawu montażowego.
- Nakręcić pod umywalką mieszacz ręczny na króciec baterii.
- Nakręcić przyłącza elastyczne 1/2” x 3/8” o dogodnej długości na króćce mieszacza ręcznego (przyłącza nie wchodzą w skład kompletu).
- Połączyć przyłącza elastyczne z zaworami kątowymi.
- Po zamontowaniu baterii wyregulować czas wypływu wody za pomocą klucza imbusowego (poprzez obracanie klucza w prawo następuje skracanie czasu aż do zablokowania przycisku; obracanie klucza w lewo powoduje wydłużenie czasu wypływu wody).
URUCHAMIANIE BATERII :
ABY URUCHOMIĆ BATERIĘ NALEŻY PRZYCISNĄĆ PRZYCISK BATERII DO OPORU I PUŚCIĆ. BATERIA ZAMKNIE SIĘ SAMOCZYNNIE PO UPŁYWIE OK. 10 SEKUND. PONOWNE NACIŚNIĘCIE PRZYCISKU SPOWODUJE POWTÓRZENIE SIĘ POWYŻSZEGO CYKLU.
UWAGI :
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o średnicy oczka 0,1 mm .
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
Naloty powstałe z osadzającego się wapnia należy usuwać za pomocą octu.
