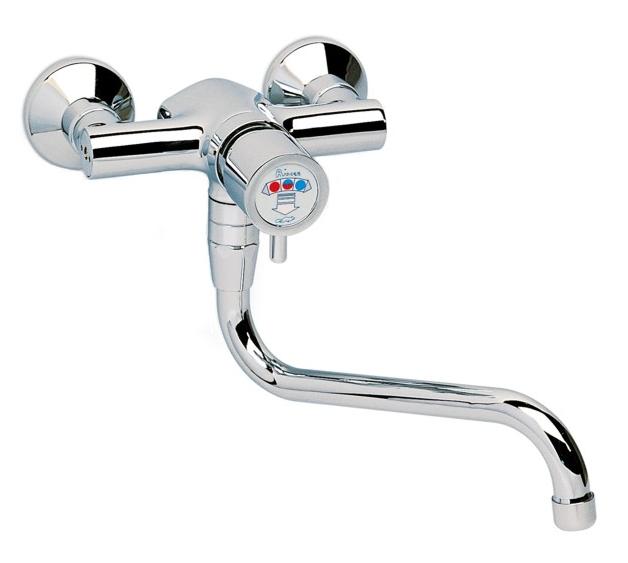

Art. R 705/51
INSTRUKCJA MONTAŻU I OBSŁUGI BATERII UMYWALKOWEJ ŚCIENNEJ ART. R 705/51
Bateria umywalkowa art. R 705/51 jest urządzeniem samozamykającym się o czasie wypływu ok. 20 sekund.
W skład kompletu wchodzą:
- Korpus baterii z głowicą samozamykającą, zaworami zwrotnymi zamontowanymi w króćcach dopływowych i zaworami odcinającymi w korpusie baterii
- Dwa łączniki mimośrodowe z rozetami
- Filtry siatkowe z uszczelkami 3/4” (2 szt. ) do zamontowania w złączkach nakrętnych baterii
- Wylewka obrotowa z nakrętką 1/2” i perlatorem
MONTAŻ BATERII.
- Wykonać podejścia wody zimnej i ciepłej o średnicy 1/2” i rozstawie 150 mm.
- Włożyć filtry siatkowe w nakrętki baterii o średnicy nominalnej 3/4”.
- Połączyć baterię z instalacją za pomocą łączników mimośrodowych
PRZY INSTALACJI ZWRÓCIĆ SZCZEGÓLNĄ UWAGĘ NA PONIŻSZE ZALECENIA :
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny – zalecany o prześwicie oczek 0,1 mm.
URUCHAMIANIE BATERII :
W celu uruchomienia baterii należy nacisnąć przycisk zaworu czasowego do oporu i zwolnić. Bateria zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie przycisku spowoduje powtórzenie się powyższego cyklu.
Regulacja temperatury wypływającej wody odbywa się po uruchomieniu baterii poprzez obracanie pokrętła – głowicy baterii. Położenia skrajne pokrętła powodują wypływ wody zimnej lub gorącej. Położenia pośrednie umożliwiają dostosowanie temperatury wody do potrzeb użytkownika.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
