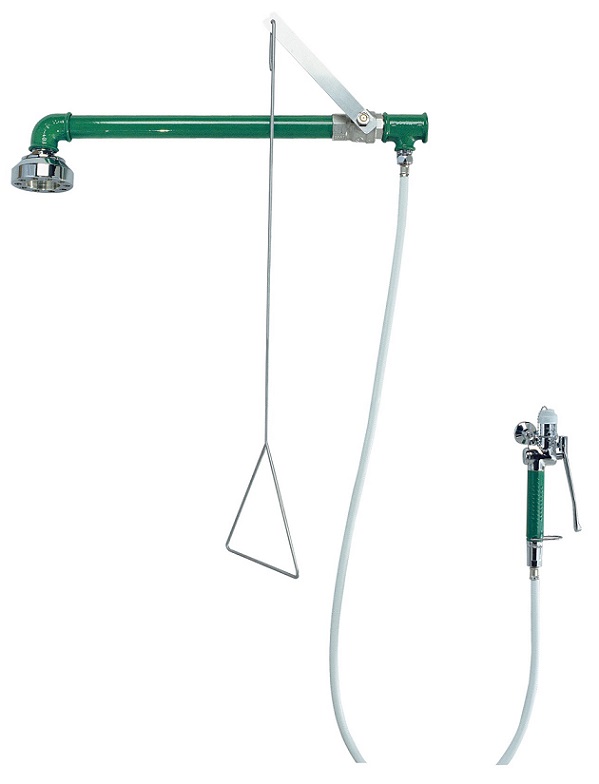

Art. R 29007

INSTRUKCJA  MONTAŻU NATRYSKU AWARYJNEGO R 29007

Natrysk awaryjny  art. R 29007 jest urządzeniem mającym zapewnić bezpieczeństwo osobom pracującym lub przebywającym w strefie zagrożenia oddziaływaniem szkodliwych i agresywnych substancji chemicznych, przede wszystkim żrących, poprzez umożliwienie szybkiego spłukania całego ciała i/lub oczu  i zneutralizowanie,lub przynajmniej ograniczenie, niebezpiecznych skutków zaistniałych wypadków.

W skład kompletu wchodzą:

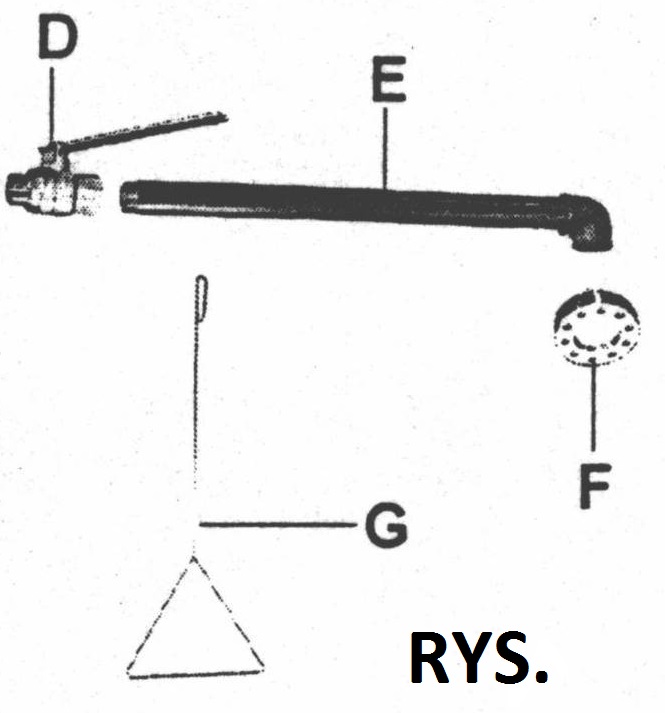

1. Ramię natrysku „E” (rys.).
2. Mosiężna chromowana głowica natryskowa „F” (rys.).
3. Zawór 1” z dźwignią „D” (rys.).
4. Ciągadło zaworu „G” (rys.).
5. Złączka prosta (nypel) 1”.
6. Trójnik 1” x 1/2” x 1”.
7. Złączka prosta (nypel) ½” chromowana.
8. Myjka do oczu z wężem i haczykiem.

(kliknij rysunek, aby go powiększyć)

MONTAŻ URZĄDZENIA :

1. Połączyć nypel 1” z instalacją wodociągową.
2. Połączyć trójnik z nyplem 1”.
3. Połączyć nypel chromowany ½” z trójnikiem.
4. Połączyć zawór  „D” z instalacją wodociągową  tak by trzpień zaworu znajdował się w poziomie.
5. Przykręcić głowicę „F” do ramienia natrysku „E” i połączyć ramię z  zaworem „D”.
6. Zamocować ciągadło „G” na dźwigni zaworu.
7. Połączyć wąż z myjką do oczu i z nyplem chromowanym ½”.
8. Przymocować haczyk do ściany i zawiesić na nim myjkę.
9. Urządzenie przygotowane jest do działania.

URUCHAMIANIE URZĄDZENIA :

Natrysk uruchamia się poprzez pociągnięcie do dołu ciągadła „G”.

Myjkę do oczu uruchamia się przez naciśnięcie i przytrzymanie dźwigni.

UWAGI:

1. Montaż  urządzenia mogą wykonywać wyłącznie osoby posiadające odpowiednie kwalifikacje.

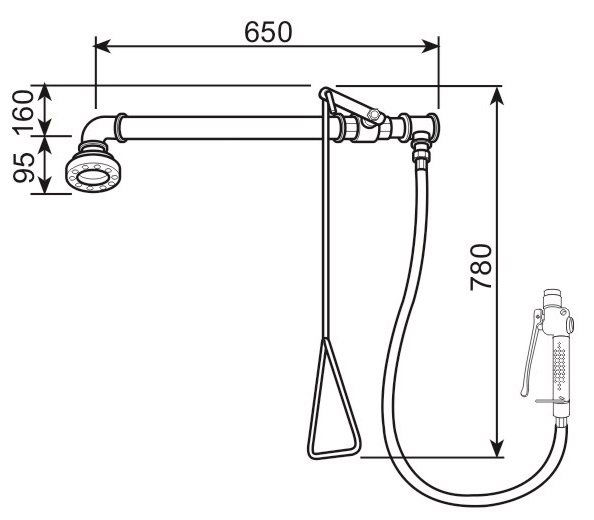

2. Urządzenie powinno być zamontowane na takiej wysokości aby wylot z wylewek myjki do oczu znajdował się na wysokości 1000 ± 200 mm nad poziomem podłoża, na którym stoi użytkownik a wylot z głowicy natryskowej 2200 mm ± 100 mm .
3. Temperatura wody zasilającej urządzenie powinna mieścić się w granicach od 15 do 35 º C.
4. Wypływ wody z natrysku  wynosi 120 l/min. przy ciśnieniu 1 bar a z myjki 11 l/min przy ciśnieniu 1 – 9 bar.
5. Przed montażem urządzenia należy rozwiązać sposób odbioru ścieków spod natrysku.

PRZEGLĄDY OKRESOWE I KONSERWACJA :

Urządzenie wymaga okresowych przeglądów przeprowadzanych przez osoby uprawnione, polegających na :

- uruchomieniu i sprawdzeniu strumienia wody; w przypadku wystąpienia nieprawidłowości należy elementy wypływowe zdemontować i wymyć pod bieżącą wodą.
- w przypadku konieczności wymiany uszkodzonych elementów używać wyłącznie oryginalnych części zamiennych.
 -częstotliwość przeglądów okresowych  ustalają służby BHP.

Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków  czyszczących i zawierających materiały ścierające.
Naloty powstałe z osadzającego się wapnia należy usuwać za pomocą octu.
