Art. R 00749/2

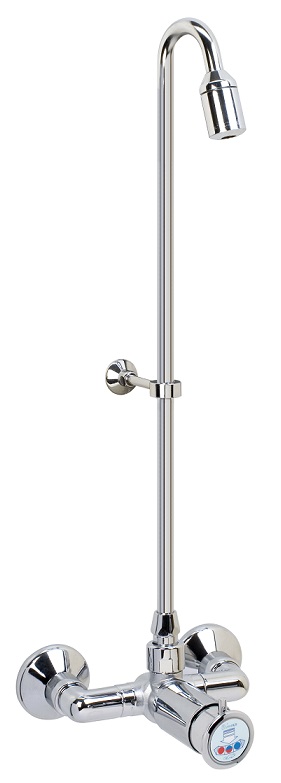

INSTRUKCJA MONTAŻU I OBSŁUGI BATERII NATRYSKOWEJ ŚCIENNEJ ART. R 00749/2
Bateria natryskowa art. R 00749/2 jest urządzeniem samozamykającym się o czasie wypływu ok. 30 sekund.
W skład kompletu wchodzą:
- Korpus baterii z głowicą samozamykającą się, z zaworami zwrotnymi zamontowanymi w króćcach dopływowych
- Dwa łączniki mimośrodowe z rozetami
- Filtry siatkowe z uszczelkami 3/4” (2 szt.) do zamontowania w złączkach nakrętnych baterii
- Rura natryskowa z głowicą
- Wspornik z wkrętem z dwustronnym gwintem i kołkiem rozporowym Ø 8 mm do przymocowania rury natryskowej do ściany
- Nakrętka zaciskowa z mosiężnym pierścieniem, z podkładką aluminiową i uszczelką stożkową
MONTAŻ BATERII :
- Wykonać podejścia wody zimnej i ciepłej o średnicy 1/2” i rozstawie 150 mm.
- Włożyć filtry siatkowe w nakrętki baterii o średnicy nominalnej 3/4”.
- Połączyć baterię z instalacją za pomocą łączników mimośrodowych (po uprzednim założeniu rozet).
- Przygotować w ścianie otwór Ø 8 mm do zamocowania rury natryskowej ( otwór powinien być w osi króćca wylotowego z baterii, ok. 60 cm nad wylotem) i włożyć kołek rozporowy.
- Połączyć wkręt montażowy ze wspornikiem i wkręcić w ścianę.
- Wsunąć rurę natryskową w otwór wspornika i założyć na rurę kolejno: nakrętkę, pierścień mosiężny, podkładkę aluminiową i uszczelkę stożkową.
- Wsunąć końcówkę rury w króciec baterii i dokręcić nakrętkę do momentu gdy rura natryskowa przestanie się obracać w króćcu baterii.
PRZY INSTALACJI ZWRÓCIĆ SZCZEGÓLNĄ UWAGĘ NA PONIŻSZE ZALECENIA :
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o prześwicie oczek 0,1 mm.
- Przed ostatecznym spasowaniem rury z baterią i wspornikiem nie dokręcać nakrętki zaciskowej kluczem. Zestaw zaciskowy służy do jednokrotnego użycia.
- Wszystkie prace montażowe wykonywać kluczami płaskimi dobrej jakości. Nie używać kluczy nastawnych.
URUCHAMIANIE BATERII :
W celu uruchomienia baterii należy nacisnąć przycisk zaworu czasowego do oporu i zwolnić. Bateria zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie pokrętła spowoduje powtórzenie się powyższego cyklu. Regulacja temperatury wypływającej wody odbywa się po uruchomieniu baterii poprzez obracanie pokrętła baterii. Położenia skrajne pokrętła powodują wypływ wody zimnej lub gorącej. położenia pośrednie umożliwiają dostosowanie temperatury wody do potrzeb użytkownika.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
