Art. R 00720/AC
INSTRUKCJA MONTAŻU I EKSPLOATACJI ZAWORU KOLANOWEGO ART. R 00720 / AC

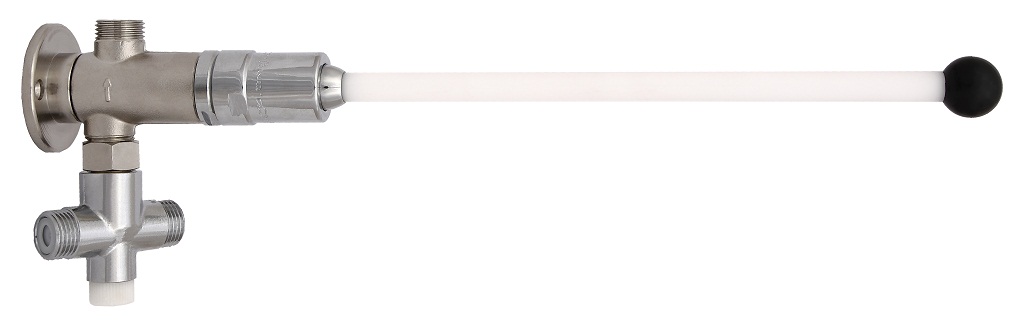

Zawór kolanowy art. R 00720 / AC jest urządzeniem samozamykającym się o czasie wypływu ca 10 sekund. Zasilanie wodą ciepłą zmieszaną uzyskaną w ręcznym mieszaczu wody zimnej i gorącej.
W skład kompletu wchodzą:
- Zawór kolanowy z rozetą
- 2 kołki rozporowe ze śrubami
- Mieszacz ręczny c.w.u.
- Instrukcja
MONTAŻ BATERII :
- Wykonać podejścia wodociągowe wody zimnej i gorącej do miejsca zamontowania zaworu.
- Wykonać otwory montażowe pod kołki rozporowe.
- Zamocować mieszacz ręczny na króćcu wlotowym zaworu kolanowego.
- Zamocować zawór kolanowy z mieszaczem ręcznym na ścianie za pomocą kołków rozporowych.
- Połączyć mieszacz ręczny z instalacją wody zimnej i gorącej.
- Pamiętać o zachowaniu właściwego kierunku przepływu wody przez zawór - musi on być zgodny z kierunkiem strzałki wytłoczonej na korpusie zaworu.
UWAGI :
- Przed zamontowaniem zaworów instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem zaworów.
- Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o średnicy oczka 0,1 mm . Zaleca się przed każdym zaworem zamontować zawór kątowy z filtrem.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków czyszczących zawierających środki ścierające.
