Art. R 00716/2

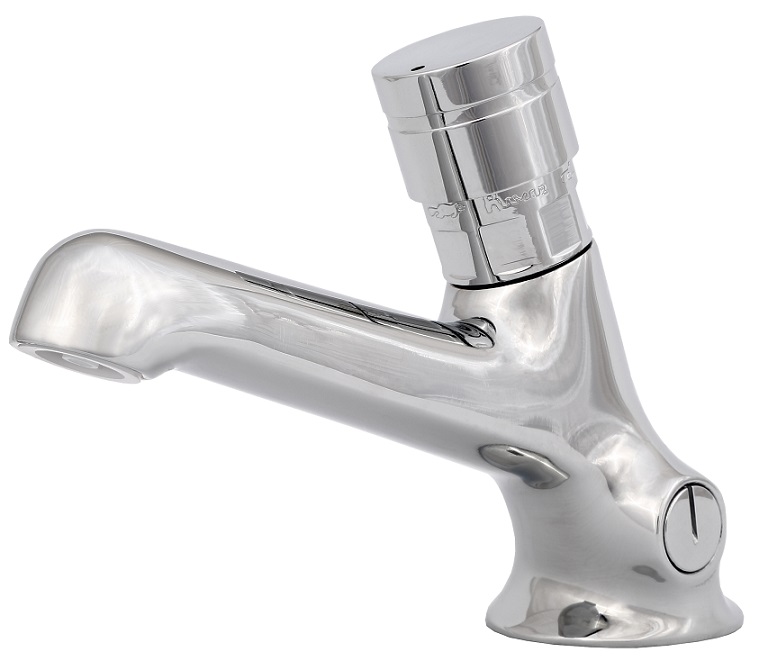

INSTRUKCJA MONTAŻU I OBSŁUGI BATERII UMYWALKOWEJ STOJĄCEJ ART. R 00716/2
Bateria umywalkowa stojąca art. R 00716/2 jest urządzeniem samozamykającym się o regulowanym czasie wypływu wody od 5 do 20 sekund.
W skład kompletu wchodzą:
- Korpus baterii z głowicą samozamykającą i bocznym regulatorem temperatury wody.
- Dwa przyłącza elastyczne 3/8” / M10 x 1
- Dwa zawory zwrotne 3/8”.
- Zestaw montażowy do zamocowania baterii na umywalce.
- Klucz imbusowy do regulacji czasu wypływu wody.
MONTAŻ BATERII.
- Wykonać podejścia wody zimnej i ciepłej.
- Zamontować na króćcach dopływowych zawory odcinające kątowe 1/2” x 3/8” z filtrem (zawory nie wchodzą w skład kompletu).
- Na zaworach kątowych zamontować zawory zwrotne 3/8”.
- Wkręcić przyłącza elastyczne końcówkami M10 x 1 w korpus baterii.
- Przymocować baterię do umywalki za pomocą zestawu montażowego.
- Połączyć przyłącza elastyczne z zaworami zwrotnymi tak aby woda zimna dopływała z prawej strony baterii (patrząc na baterię stojącą na umywalce).
- Po zamontowaniu baterii wyregulować czas wypływu wody za pomocą klucza imbusowego (poprzez obracanie klucza w prawo następuje skracanie czasu wypływu wody; obracanie klucza w lewo powoduje wydłużenie czasu wypływu wody).
URUCHAMIANIE BATERII.
ABY URUCHOMIĆ BATERIĘ NALEŻY PRZYCISNĄĆ PRZYCISK BATERII DO OPORU I PUŚCIĆ. BATERIA ZAMKNIE SIĘ SAMOCZYNNIE PO USTAWIONYM CZASIE WYPŁYWU. PONOWNE NACIŚNIĘCIE PRZYCISKU SPOWODUJE POWTÓRZENIE SIĘ POWYŻSZEGO CYKLU. REGULACJA TEMPERATURY WYPŁYWAJĄCEJ WODY ODBYWA SIĘ PO URUCHOMIENIU BATERII POPRZEZ OBRACANIE BOCZNEGO WKRĘTA. POŁOŻENIA SKRAJNE POKRĘTŁA POWODUJĄ WYPŁYW WODY ZIMNEJ LUB GORĄCEJ. POŁOŻENIA POŚREDNIE UMOŻLIWIAJĄ DOSTOSOWANIE TEMPERATURY WODY DO POTRZEB UŻYTKOWNIKA.
UWAGI:
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny – zalecany o średnicy oczka 0,1 mm .
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków czyszczących i zawierających materiały ścierające.
Naloty powstałe z osadzającego się wapnia należy usuwać za pomocą octu.
