Art. Omega 4

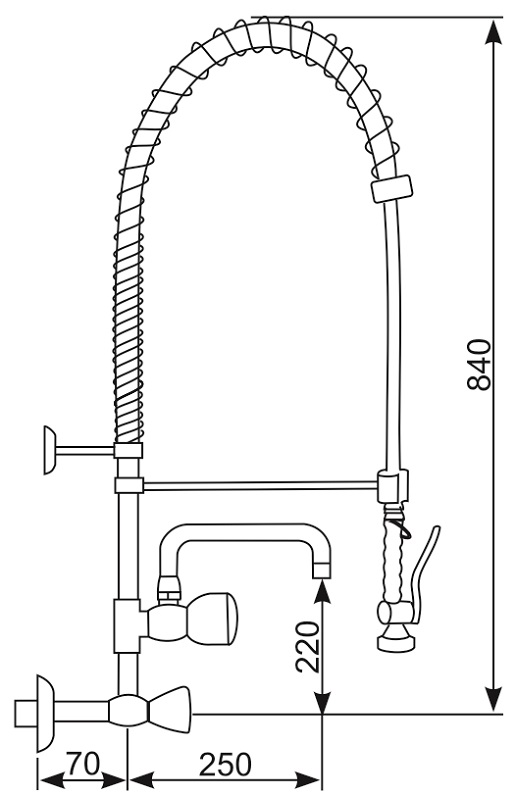

INSTRUKCJA MONTAŻU BATERII ZLEWOZMYWAKOWEJ OMEGA 4
W skład kompletu wchodzą:
- Korpus baterii ściennej, dwuuchwytowej, z pokrętłami
- Rura nierdzewna z zaworem i wylewką
- Wspornik rury z trzpieniem dystansowym i kołkiem rozporowym
- Uchwyt spryskiwacza
- Spryskiwacz z dźwignią uruchamiającą wypływ wody
- Wąż natryskowy
- Sprężyna
- Instrukcja.
MONTAŻ BATERII :
- Zamontować korpus baterii na ścianie.
- Osadzić rurę nierdzewną w gnieździe baterii.
- Wytrasować miejsce zamocowania wspornika rury do ściany.
- Wyjąć rurę z gniazda baterii, wywiercić otwór w ścianie i zamocować kołek rozporowy 8 mm, przymocować do ściany stopkę wspornika.
- Osadzić ponownie koniec rury nierdzewnej w króćcu baterii, zamocować wspornik rury w stopce przykręconej do ściany (w razie konieczności można skrócić długość wspornika) i połączyć na stałe rurę z korpusem baterii dokręcając nakrętkę przy korpusie oraz blokując kluczem imbusowym 3 mm trzpień wspornika w stopce na ścianie.
- Przykręcić wąż ze sprężyną do rury nierdzewnej.
- Osadzić sprężynę w metalowym chromowanym gnieździe na rurze baterii.
- Przykręcić spryskiwacz do węża.
- Zamontować wylewkę.
- Bateria jest gotowa do użytku.
UWAGI:
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
-
Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków czyszczących.
