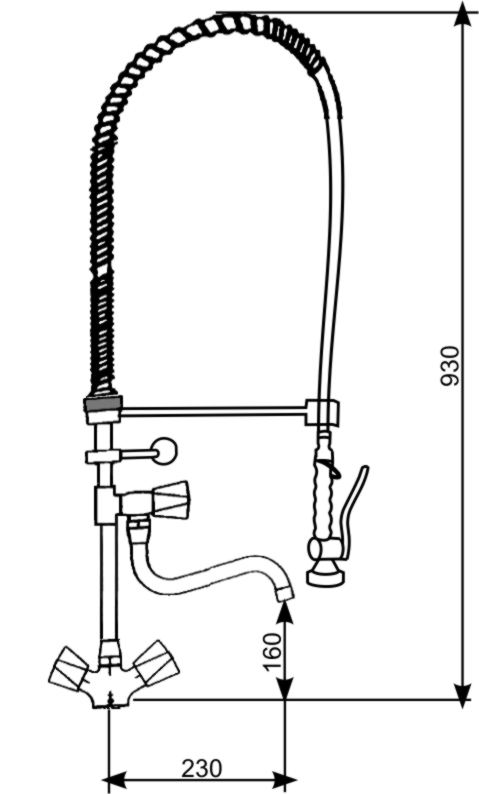

Art. Omega 1
INSTRUKCJA MONTAŻU BATERII ZLEWOZMYWAKOWEJ OMEGA 1
W skład kompletu wchodzą:
- Korpus baterii jednootworowej, dwuuchwytowej, z pokrętłami
- Zestaw montażowy do zamontowania baterii na umywalce
- Wężyk połączeniowy M10 x1 / 1/2” z uszczelką – 2 szt.
- Zawory zwrotne 1/2” x 3/8” – 2 szt.
- Rura nierdzewna z zaworem i wylewką
- Wspornik rury z trzpieniem dystansowym i kołkiem rozporowym
- Uchwyt spryskiwacza
- Spryskiwacz z dźwignią uruchamiającą wypływ wody
- Wąż natryskowy
- Sprężyna
- Instrukcja.
MONTAŻ BATERII :
- Przykręcić elastyczne wężyki w oplocie metalowym do korpusu baterii.
- Zamontować korpus baterii na umywalce, zlewozmywaku lub blacie za pomocą elementów wchodzących w skład zestawu montażowego.
- Na wcześniej przygotowanych podejściach wody zimnej i ciepłej zainstalować zawory odcinające kątowe 1/2” x 3/8” z filtrem ( zawory nie wchodzą w skład kompletu ). Na zaworach kątowych zainstalować zawory zwrotne znajdujące się w komplecie baterii (przy wężykach).
- Połączyć baterię z zaworami zwrotnymi za pomocą wężyków przyłączeniowych.
- Osadzić rurę nierdzewną w gnieździe baterii.
- Wytrasować miejsce zamocowania wspornika rury do ściany.
- Wyjąć rurę z gniazda baterii, wywiercić otwór w ścianie i zamocować kołek rozporowy 8 mm, przymocować do ściany stopkę wspornika.
- Osadzić ponownie koniec rury nierdzewnej w króćcu baterii, zamocować wspornik rury w stopce przykręconej do ściany (w razie konieczności można skrócić długość wspornika) i połączyć na stałe rurę z korpusem baterii dokręcając nakrętkę przy korpusie oraz blokując kluczem imbusowym 3 mm trzpień wspornika w stopce na ścianie.
- Przykręcić wąż ze sprężyną do rury nierdzewnej.
- Osadzić sprężynę w metalowym chromowanym gnieździe na rurze baterii.
- Przykręcić spryskiwacz do węża.
- Zamontować wylewkę.
- Otworzyć dopływ wody w zaworach kątowych.
- Bateria jest gotowa do użytku.
UWAGI:
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących.
