Art. Mini 1, Art. Mini 2
INSTRUKCJA MONTAŻU BATERII ZLEWOZMYWAKOWEJ MINI 1 i MINI 2

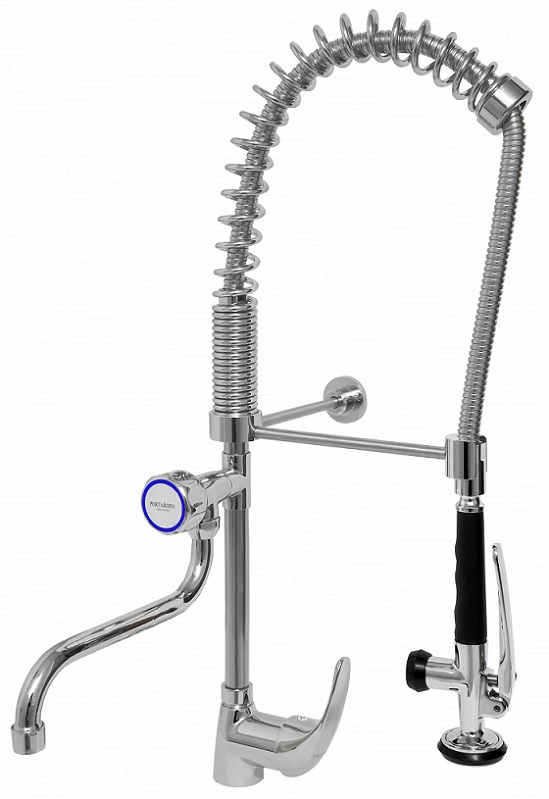

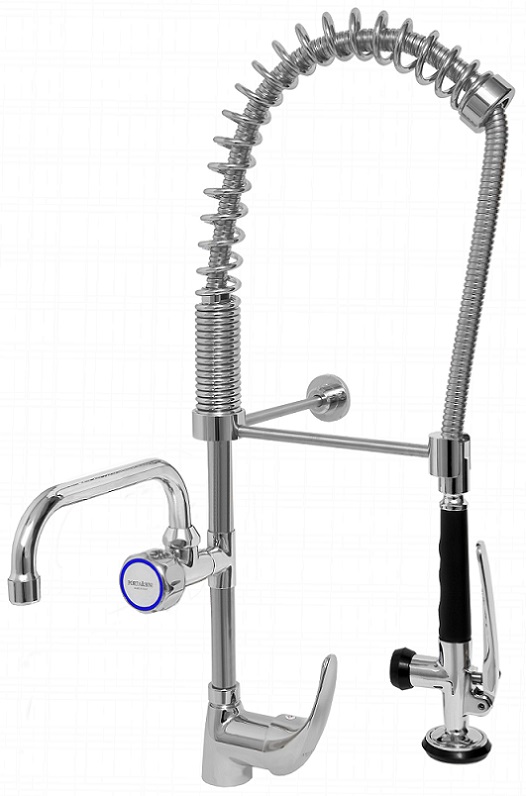

MINI 1 S MINI 1 C MINI 2 S MINI 2 C
W skład kompletu wchodzą:
- Korpus baterii stojącej
- Rura nierdzewna z zaworem i wylewką
- Wspornik rury z trzpieniem dystansowym i kołkiem rozporowym
- Uchwyt spryskiwacza
- Spryskiwacz z dźwignią uruchamiającą wypływ wody
- Wąż natryskowy
- Sprężyna
- Instrukcja
MONTAŻ BATERII :
- Zamontować korpus baterii stojącej w blacie.
- Osadzić rurę nierdzewną w gnieździe baterii.
- Wytrasować miejsce zamocowania wspornika rury do ściany - wspornik powinien być wkręcony w gniazdo sprężyny a długość pręta łączącego podstawę wspornika i gniazdo sprężyny należy dopasować do warunków w miejscu montażu ( poluzować wkręt imbusowy w podstawie wspornika, wyjąć pręt nierdzewny i uciąć go do wymaganej długości od strony nie gwintowanej ).
- Wyjąć rurę z gniazda baterii, wywiercić otwór w ścianie i zamocować kołek rozporowy 8 mm, przymocować do ściany podstawę wspornika.
- Przykręcić do gniazda sprężyny pręt nierdzewny łączący to gniazdo z podstawą wspornika.
- Osadzić ponownie koniec rury nierdzewnej w króćcu baterii, zamocować wspornik rury w stopce przykręconej do ściany i połączyć na stałe rurę z korpusem baterii dokręcając nakrętkę przy korpusie oraz blokując kluczem imbusowym 3 mm trzpień wspornika w stopce na ścianie.
- Przykręcić wąż ze sprężyną do rury nierdzewnej.
- Osadzić sprężynę w metalowym chromowanym gnieździe na rurze baterii i plastikowej wkładce dystansowej.
- Przykręcić spryskiwacz do węża.
- Zamontować wylewkę.
- Bateria jest gotowa do użytku.
UWAGI:
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących.
