Art. M-109

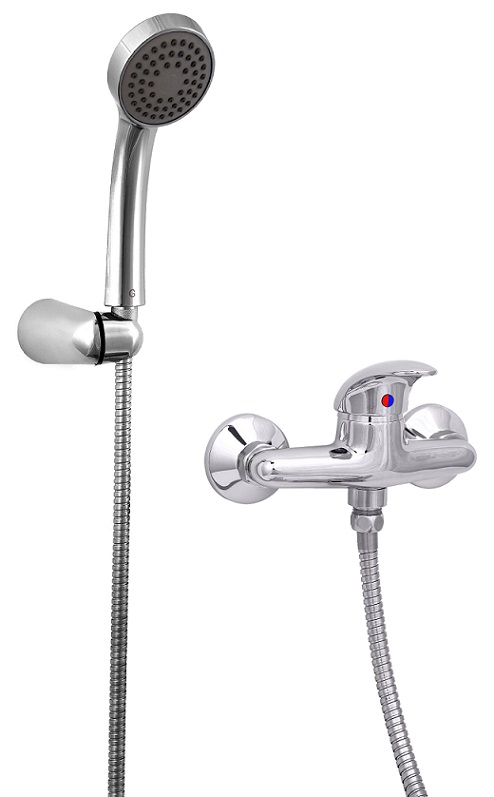

INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII NATRYSKOWEJ ŚCIENNEJ ART. M 109
W skład kompletu wchodzą:
- Bateria natryskowa ścienna
- Dwa komplety mimośrodów przyłączeniowych z rozetą
- Wąż natryskowy 150 cm
- Rączka natryskowa chromowana
- Uchwyt natryskowy ścienny
- Instrukcja
MONTAŻ BATERII :
- Przygotować dwa standardowe ścienne podejścia instalacyjne 1/2” wody zimnej i gorącej do baterii.
- Wkręcić w przygotowane podejścia mimośrody przyłączeniowe z uszczelnieniem w taki sposób aby uzyskać rozstaw obu mimośrodów odpowiadający rozstawowi króćców przyłączeniowych baterii ściennej.
- Nakręcić na przygotowane mimośrody chromowane rozety.
- Połączyć baterię z mimośrodami uszczelniając te połączenia ( uszczelki gumowe lub fibrowe 3/4”)
- Zainstalować na ścianie uchwyt natryskowy
- Podłączyć wąż natryskowy do baterii i rączki natryskowej
- Osadzić rączkę natryskową w uchwycie ściennym
UWAGI:
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę zaleca się zamontowanie filtrów mechanicznych siatkowych.
URUCHAMIANIE BATERII :
Wypływ wody uruchamiany jest poprzez odchylenie uchwytu baterii w górę. Wielkością tego odchylenia reguluję się wielkość wypływu wody. Regulację temperatury przeprowadza się poprzez obrót uchwytu w płaszczyźnie poziomej.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
