Art. K-101

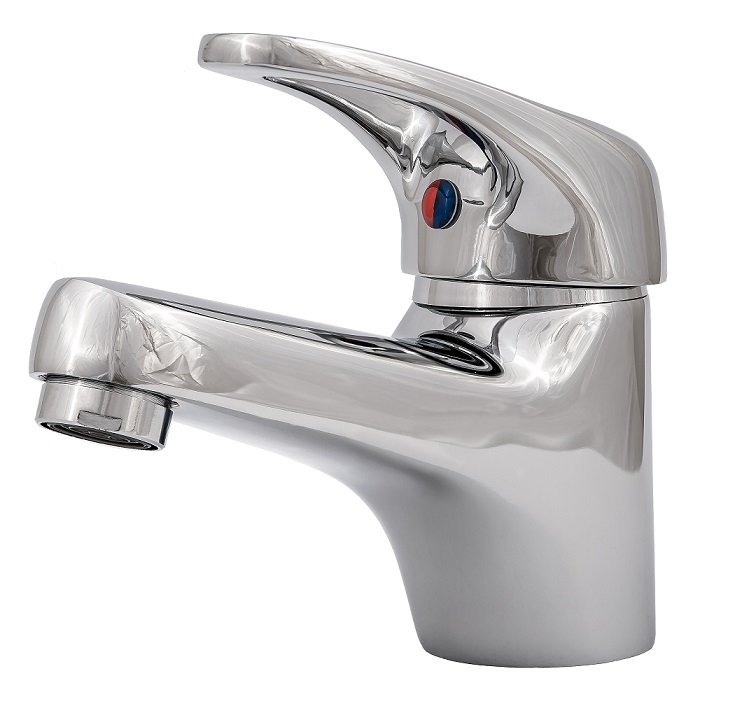

INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII UMYWALKOWEJ STOJĄCEJ ART. K 101
W skład kompletu wchodzą:
- Bateria umywalkowa stojąca
- Zestaw montażowy baterii
- Automatyczny spust umywalkowy 1 1/4” z zestawem połączeniowym
- Dwa wężyki elastyczne przyłączeniowe w oplocie stalowym 3/8” / M10 x 1
- Instrukcja
MONTAŻ BATERII :
- Przygotować pod umywalką podejścia instalacyjne 1/2” wody zimnej i gorącej do baterii.
- Zamontować w umywalce spust automatyczny.
- Zamontować wężyki elastyczne w korpusie baterii.
- Zainstalować baterię na umywalce.
- Połączyć baterię i spust umywalkowy zestawem dźwigni.
- Połączyć wężyki elastyczne z instalacją – poprzez zawory kątowe z filtrem 1/2” x 3/8” (brak w wyposażeniu).
UWAGI:
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę zaleca się zamontowanie filtrów mechanicznych siatkowych.
URUCHAMIANIE BATERII :
Wypływ wody uruchamiany jest poprzez odchylenie uchwytu baterii dwustopniowo w górę. Podniesienie uchwytu do pierwszego wyczuwalnego oporu powoduje wypływ wody w trybie wodooszczędnym ( przepływ 6 l/min. przy ciśnieniu dyspozycyjnym w instalacji wynoszącym do 4 bar ). Pokonanie lekkiego oporu i dalsze podniesienie uchwytu powoduje zwiększenie wypływu wody jak w baterii standardowej.
Regulację temperatury przeprowadza się poprzez obrót uchwytu w płaszczyźnie poziomej.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
