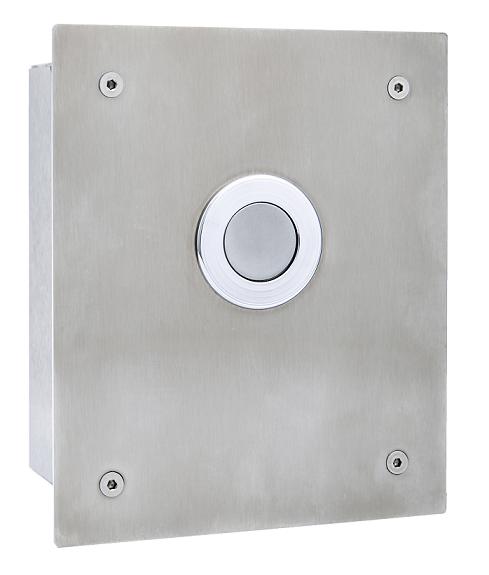

Art. HPT 906E
INSTRUKCJA MONTAŻU I EKSPLOATACJI PODTYNKOWEGO AUTOMATU DO PISUARU ART. HPT 906E
W skład kompletu wchodzą:
- Elektrozawór 9V
- Rozeta maskująca ze stali nierdzewnej z włącznikiem piezoelektrycznym
- Puszka ze stali nierdzewnej
- Zasilacz 230/9V
- Instrukcja
MONTAŻ AUTOMATU :

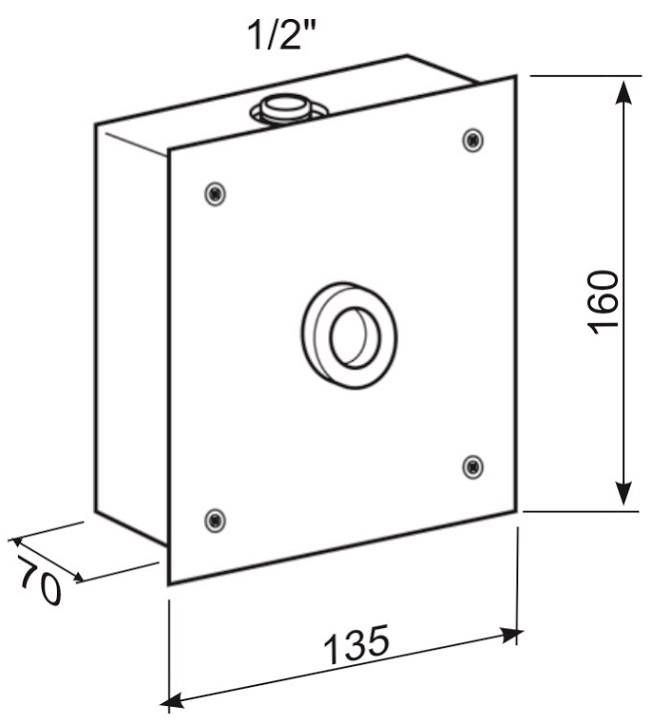

- Przygotować w ścianie wnękę montażową o wielkości umożliwiającej zamontowanie puszki montażowej a jednocześnie dającą się zamaskować rozetą po zakończeniu montażu.
- Zdjąć płytkę maskującą z automatu - w tym celu należy wykręcić kluczem imbusowym 2,5 mm wkręty mocujące płytkę maskującą do skrzynki montażowej i zdjąć płytkę.
-
Wykonać podejścia instalacyjne do automatu zgodnie z rozstawem króćców przyłączeniowych.
Doprowadzenie wody do zaworu odcinającego i odpływ wody do pisuaru połączyć z instalacją poprzez połączenia rozłączne (półśrubunki).
UWAGA : Kierunek przepływu wody przez elektrozawór musi być zgodny z kierunkiem strzałki wytłoczonej na jego korpusie.
Przewody wodociągowe w ścianie należy prowadzić na takiej głębokości aby możliwe było spasowanie rozety maskującej z licem ściany.
- Uszczelnić i dokręcić starannie wszystkie połączenia.
- Doprowadzić podtynkowo w ścianie przewód od zasilacza do miejsca montażu rozety maskującej z włącznikiem piezoelektrycznym.
-
Podłączyć przewód od włącznika piezoelektrycznego do elektrozaworu i połączyć przewód od zasilacza do włącznika piezoelektrycznego.
UWAGA !!! Po podłączeniu zasilacza i każdorazowym innym wyłączeniu i ponownym włączeniu zasilania nie dotykać włącznika wypływu wody (switcha piezoelektrycznego) przez ok. 15 sekund. W tym czasie następuje automatyczna samoregulacja baterii. Dotknięcie włącznika może spowodować zmianę nastaw fabrycznych urządzenia i jego niewłaściwe działanie.
- Zapewnić dopływ wody do automatu i otworzyć zawór odcinający wewnątrz urządzenia.
- Zamontować rozetę maskującą i uszczelnić np. silikonem sanitarnym jej połączenie z powierzchnią ściany.
- Podłączyć zasilacz 230/9V do sieci elektrycznej.
- Automat jest gotowy do użycia.
UWAGI:
- Przed zamontowaniem automatu instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem urządzenia.
- Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o prześwicie oczek 0,1 mm.
- Prace wykończeniowe wykonać tak, aby po zdemontowaniu rozety maskującej możliwe było zdemontowanie elektrozaworu w celu konserwacji.
- Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione, zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.
URUCHAMIANIE AUTOMATU :
W celu uruchomienia automatu należy dotknąć włącznika piezoelektrycznego na rozecie. Wypływ wody ustanie po ustalonym czasie działania jednego cyklu. Można również wyłączyć wypływ wody przed zakończeniem cyklu dotykając ponownie włącznika podczas wypływu wody.
Kolejne uruchomienie wypływu wody wymaga ponownego dotknięcia włącznika.
KONSERWACJA :
Powierzchnie ze stali nierdzewnej i chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
