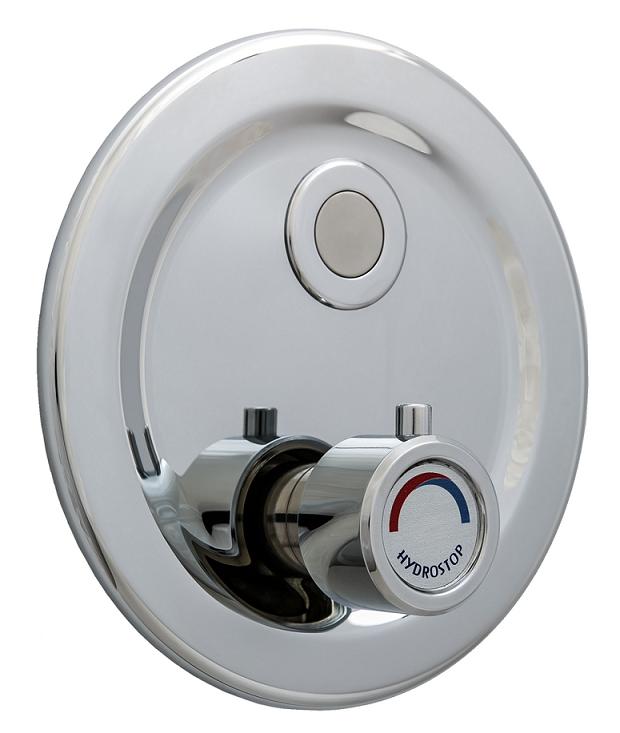

Art. HPT 225E

INSTRUKCJA MONTAŻU I EKSPLOATACJI  BATERII NATRYSKOWEJ PODTYNKOWEJ  HPT 225E

W skład kompletu wchodzą:

1. Switch piezoelektryczny,
2. Zawór elektromagnetyczny,
3. Zasilacz 230/9V,
4. Zawór mieszający,
5. Półśrubunki z zaworami zwrotnymi – 2 szt.
6. Chromowana rozeta,
7. Pokrętło chromowane,
8. Klucz imbusowy 2,0 mm.
9. Samoprzylepna, wodoodporna naklejka instruktażowa – touch,
10. Instrukcja.

MONTAŻ BATERII :

1. Przygotować wnękę montażową w ścianie. Konstrukcja umożliwia regulację głębokości zamontowania baterii w ścianie.
2. Zdemontować z baterii chromowaną rozetę według poniższej instrukcji:

1. zdemontować pokrętło mieszacza baterii. W tym celu należy poluzować kluczem imbusowym 2 mm wkręt mocujący w dolnej części pokrętła i zdjąć pokrętło z trzpienia zestawu mieszającego.
2. rozłączyć połączenia elektryczne ze switchem piezoelektrycznym osadzonym w chromowanej rozecie
3. zdjąć chromowaną rozetę.

3. Wykonać podejścia instalacyjne do baterii (dopływ wody zimnej – z prawej strony, gorącej - z lewej strony zaworu mieszającego oraz odpływ wody zmieszanej od elektrozaworu do głowicy natryskowej - do góry).
4. Połączyć baterię z instalacją poprzez połączenia rozłączne (półśrubunki). Kierunek przepływu wody przez elektrozawór musi być zgodny z kierunkiem strzałki wytłoczonej na korpusie.
5. Uszczelnić i dokręcić starannie wszystkie połączenia.
6. Otworzyć dopływ wody zimnej i gorącej do baterii.
7. Sprawdzić szczelność wszystkich połączeń baterii.
8. Odciąć dopływ wody do baterii.
9. Podłączyć przewód od switcha piezoelektrycznego do elektrozaworu i połączyć przewód od zasilacza ze switchem piezoelektrycznym.

UWAGA !!!  Po podłączeniu zasilacza i każdorazowym innym wyłączeniu i ponownym włączeniu zasilania nie dotykać włącznika wypływu wody (switcha piezoelektrycznego) przez ok. 15 sekund. W tym czasie następuje automatyczna samoregulacja baterii. Dotknięcie włącznika może spowodować zmianę nastaw fabrycznych urządzenia i jego niewłaściwe działanie.

10. Otworzyć dopływ wody zimnej i gorącej do baterii.
11. Zamontować chromowaną rozetę i uszczelnić np. silikonem sanitarnym jej połączenie z powierzchnią ściany.
12. Zamontować pokrętło mieszacza zwracając uwagę na właściwe położenie pokrętła – trzpień pokrętła w górnym położeniu przy ustawieniu na środku zakresu obrotu mieszacza. Następnie kluczem imbusowym 2,0mm dokręcić wkręt mocujący pokrętła
13. Nakleić na ścianie powyżej baterii (nad włącznikiem piezoelektrycznym) samoprzylepną naklejkę instruktażową.

PRZY INSTALACJI ZWRÓCIĆ SZCZEGÓLNĄ UWAGĘ NA PONIŻSZE ZALECENIA :

1. Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
2. Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
3. Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny – zalecany o prześwicie oczek 0,1 mm.
4. Prace wykończeniowe wykonać tak, aby po zdemontowaniu rozety maskującej możliwe było zdemontowanie urządzenia w celu konserwacji.
5. Zastosowanie się do pkt. 1- 4 jest niezbędne dla zachowania uprawnień gwarancyjnych.
6. Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione, zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.

URUCHAMIANIE BATERII :

W celu uruchomienia baterii należy dotknąć włącznika piezoelektrycznego na rozecie. Wypływ wody ustanie po ustalonym czasie działania jednego cyklu. Można również wyłączyć wypływ wody przed zakończeniem cyklu dotykając ponownie włącznika podczas wypływu wody.
Kolejne uruchomienie wypływu wody wymaga ponownego dotknięcia włącznika.

KONSERWACJA  :

Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków  czyszczących i zawierających środki ścierające.
