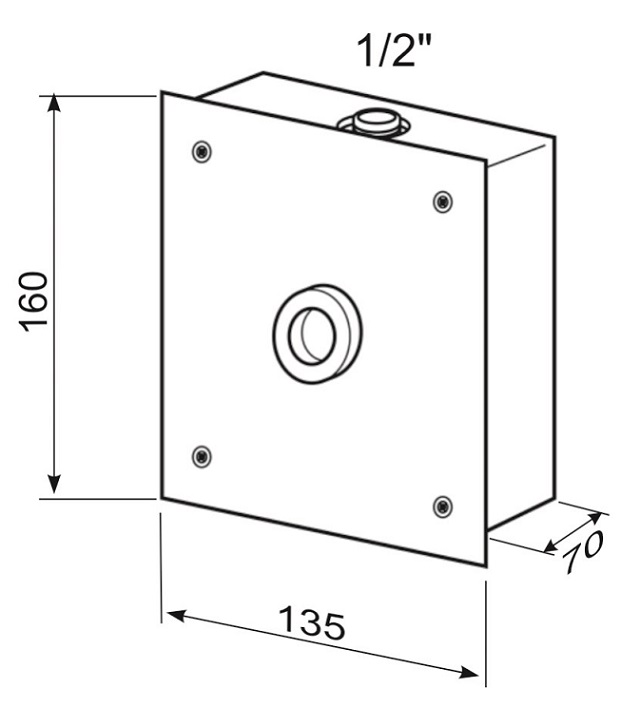

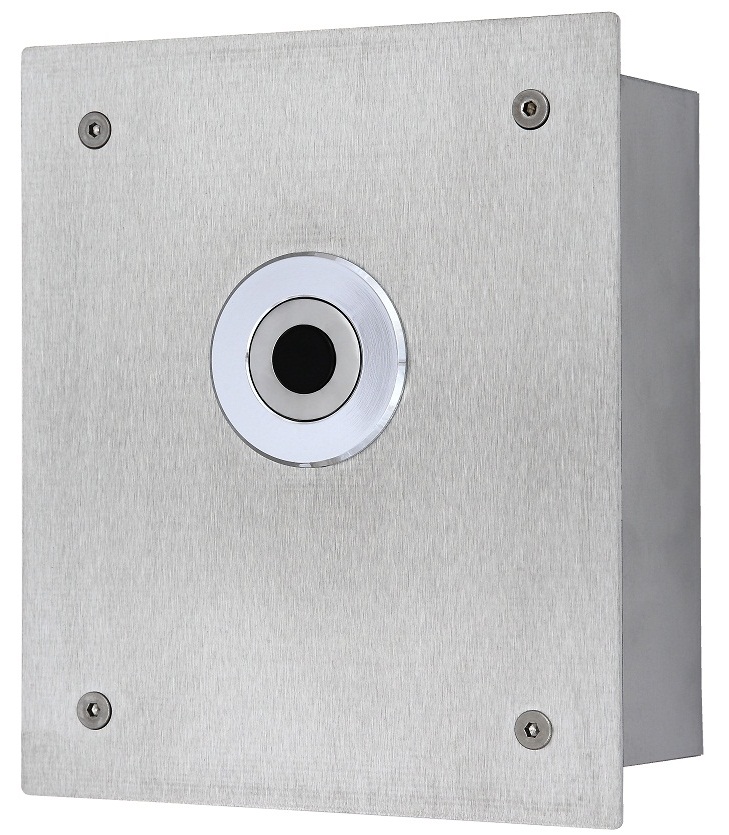

Art. HPE 900E
INSTRUKCJA MONTAŻU I EKSPLOATACJI PODTYNKOWEGO ZAWORU DO PISUARU ART. HPE - 900E
W skład kompletu wchodzą:
- Elektrozawór.
- Czujnik elektroniczny
- Zasilacz 230 / 9 V
- Dwa półśrubunki 1/2”
- Zawór odcinający 1/2”w x 1/2”z
- Skrzynka montażowa ze stali nierdzewnej
- Prostokątna płytka maskująca ze stali nierdzewnej
- Klucz imbusowy 2,5 mm
- Instrukcja
MONTAŻ BATERII :
- Przygotować w ścianie wnękę montażową.
- Zdjąć płytkę maskującą ze stali nierdzewnej - w tym celu należy wykręcić kluczem imbusowym 2,5 mm wkręty mocujące płytkę maskującą do skrzynki montażowej..
- Wykonać podejścia hydrauliczne do zaworu: zasilanie od góry oraz odpływ wody do pisuaru – do dołu, zgodnie z rozstawem króćców zaworu. Przewody wodociągowe w ścianie należy prowadzić na takiej głębokości aby możliwe było spasowanie płytki maskującej z licem ściany.
- Połączyć urządzenie z instalacją wodociągową. Zachować kierunek przepływu wody przez elektrozawór – wlot wody od strony zaworu odcinającego ( zgodnie ze strzałką wytłoczoną na korpusie elektrozaworu ).
- Uszczelnić i dokręcić starannie wszystkie połączenia.
- Doprowadzić podtynkowo w ścianie przewód od zasilacza do miejsca montażu rozety maskującej z czujnikiem fotokomórki.
- Zapewnić dopływ wody do zaworu pisuarowego i otworzyć zawór odcinający wewnątrz puszki montażowej.
- Sprawdzić szczelność wszystkich połączeń hydraulicznych
- Połączyć przewody elektryczne łączące płytę maskującą ( element elektroniczny – fotokomórkę ) z elektrozaworem i zasilaczem.
- Założyć i przykręcić płytkę maskującą ( od strony przylegającej do ściany nałożyć cienką warstwę silikonu sanitarnego w celu zabezpieczenia przed przedostawaniem się wody pod płytkę )
UWAGI:
- Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione, zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.
- Na instalacji zasilającej armaturę należy zamontować filtry mechaniczne – wymagane o prześwicie oczka nie większym niż 0,1 mm.
- Przed zamontowaniem zaworu instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem zaworu.
- Prace wykończeniowe wykonać tak, aby po zdemontowaniu płytki maskującej możliwe było zdemontowanie elektrozaworu w celu konserwacji.
URUCHAMIANIE zaworu :
Zawór samoczynnie uruchamia wypływ wody przez ok. 6 sekund po odejściu użytkownika od pisuaru.
Ten sam cykl pracy zostanie powtórzony jeśli kolejny użytkownik pojawi się w zasięgu czujnika.
DANE TECHNICZNE :
Zasilanie – zasilacz 230 / 9 V
Ciśnienie robocze 0,05 – 6,0 bar
Wypływ wody może być regulowany wewnętrznym zaworem odcinającym
Zasięg czujnika – ok. 30 – 40 cm.
Średnica króćców przyłączeniowych 1/2”.
Temperatura eksploatacji +1°C do +45°C
KONSERWACJA :
- Nie myć automatu bezpośrednio wodą. Powierzchnie ze stali nierdzewnej,chromowane i szybkę czujnika czyścić miękką szmatką zwilżoną ciepłą wodą z mydłem. Bezwzględnie nie używać chemicznych środków czyszczących.
- W przypadku nieprawidłowego funkcjonowania baterii należy przeczyścić szybkę czujnika miękką szmatką.
| Wróć do wszystkich instrukcji montażu | Wróć do produktu |
