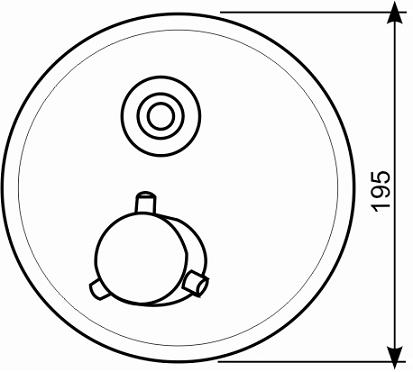

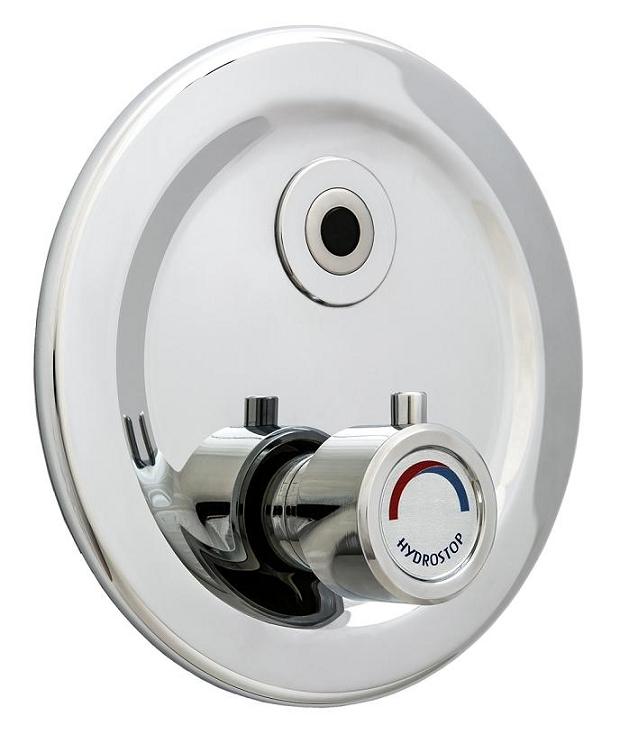

Art. HPE 74E
INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII NATRYSKOWEJ PODTYNKOWEJ HPE 74 E
W skład kompletu wchodzą:
- Chromowana rozeta z wbudowanym czujnikiem fotokomórki,
- Zawór elektromagnetyczny,
- Zasilacz 230/9V,
- Zawór mieszający,
- Półśrubunki z zaworami zwrotnymi - 2 szt.
- Pokrętło chromowane,
- Klucz imbusowy 2,0 mm.
- Instrukcja.
MONTAŻ BATERII :
Uwaga ! Baterie elektroniczne sterowane fotokomórką nie powinny być montowane w miejscach gdzie oko fotokomórki będzie narażone na bezpośrednie i silne nasłonecznienie lub oświetlenie, również niewskazane jest montowanie naprzeciwko powierzchni lustrzanych. Refleksy światła słonecznego lub silnego oświetlenia sztucznego mogą powodować samoczynne niepożądane i niekontrolowane uruchomienie wypływu wody. Zaleca się zachować odległość ok. 1,5 m baterii od ściany przeciwległej i bocznych.
PRZY INSTALACJI ZWRÓCIĆ SZCZEGÓLNĄ UWAGĘ NA PONIŻSZE ZALECENIA :
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o prześwicie oczek 0,1 mm.
- Prace wykończeniowe wykonać tak, aby po zdemontowaniu rozety maskującej możliwe było zdemontowanie urządzenia w celu konserwacji.
- Zastosowanie się do pkt. 1- 4 jest niezbędne dla zachowania uprawnień gwarancyjnych.
- Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione, zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.
- Przygotować wnękę montażową w ścianie o wielkości umożliwiającej zamontowanie urządzenia a jednocześnie dającą się zamaskować rozetą po zakończeniu montażu.
- Zdemontować chromowaną rozetę według poniższej instrukcji:
- zdemontować pokrętło mieszacza baterii. W tym celu należy poluzować kluczem imbusowym 2 mm wkręt mocujący w dolnej części pokrętła i zdjąć pokrętło z trzpienia zestawu mieszającego.
- rozłączyć połączenia elektryczne z czujnikiem fotokomórki osadzonym w rozecie
- zdjąć rozetę.
- Wykonać podejścia instalacyjne do baterii (dopływ wody zimnej - z prawej strony, gorącej - z lewej strony zaworu mieszającego oraz odpływ wody zmieszanej od elektrozaworu do głowicy natryskowej - do góry).
- Połączyć baterię z instalacją poprzez połączenia rozłączne (półśrubunki). Kierunek przepływu wody przez elektrozawór musi być zgodny z kierunkiem strzałki wytłoczonej na korpusie.
- Uszczelnić i dokręcić starannie wszystkie połączenia.
- Otworzyć dopływ wody zimnej i gorącej do baterii.
- Sprawdzić szczelność wszystkich połączeń baterii.
- Doprowadzić podtynkowo w ścianie przewód od zasilacza do miejsca montażu rozety maskującej z czujnikiem fotokomórki.
- Odciąć dopływ wody do baterii.
- Podłączyć przewód od czujnika fotokomórki do elektrozaworu i przy odłączonym od sieci zasilaczu 230/9V połączyć przewód od zasilacza do czujnika fotokomórki.
- Zamontować rozetę i uszczelnić np. silikonem sanitarnym jej połączenie z powierzchnią ściany.
- Zamontować pokrętło mieszacza zwracając uwagę na właściwe położenie pokrętła - trzpień pokrętła w górnym położeniu przy ustawieniu na środku zakresu obrotu mieszacza. Następnie kluczem imbusowym 2,0mm dokręcić wkręt mocujący pokrętła
- Otworzyć dopływ wody zimnej i gorącej do baterii.
- Włączyć zasilacz 230/9V do sieci elektrycznej. Odczekać ok. 15 sekund. W tym czasie bateria samoczynnie ustala parametry pracy.
UWAGA !!! W trakcie tej operacji - po podłączeniu zasilacza i każdorazowym innym wyłączeniu i ponownym włączeniu zasilania nie należy wchodzić w zasięg czujnika. W tym czasie następuje automatyczna samoregulacja baterii. Wejście w tym czasie w strefę działania czujnika może spowodować zmianę nastaw fabrycznych urządzenia i jego niewłaściwe działanie
URUCHAMIANIE BATERII :
Bateria otwiera wypływ wody samoczynnie po chwilowym przyłożeniu dłoni w strefie działania czujnika ( zasięg działania czujnika : do 10 – 15 cm ). Wypływ wody trwa 30 sekund (nastawa fabryczna). Aby uruchomić ponownie baterię należy ponowić cykl. Chcąc przerwać wypływ wody w trakcie 30 sekundowego cyklu działania baterii, należy przyłożyć dłoń w strefę działania czujnika (tak jak przy uruchomieniu baterii) - zostanie automatycznie zamknięty wypływ wody.
Pokrętłem regulacji temperatury mieszacza ustawiamy dogodną temperaturę wypływającej wody.
KONSERWACJA :
Nie myć baterii bezpośrednio wodą. Powierzchnie chromowane i szybkę czujnika czyścić miękką szmatką zwilżoną ciepłą wodą z mydłem. Bezwzględnie nie używać chemicznych środków czyszczących.
W przypadku nieprawidłowego funkcjonowania baterii należy przeczyścić szybkę czujnika miękką szmatką.
