Art. HPE 70E
INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII NATRYSKOWEJ PODTYNKOWEJ HPE 70E
W skład kompletu wchodzą:
- Elektrozawór 9V

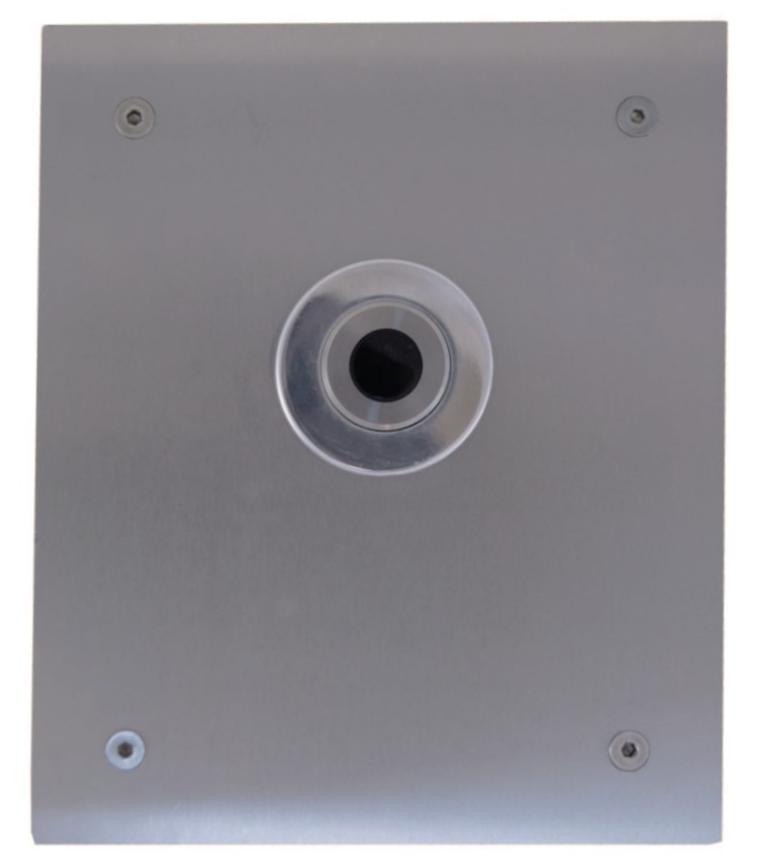

- Rozeta maskująca ze stali nierdzewnej z czujnikiem fotokomórki
- Zasilacz 230/9V
- Instrukcja
MONTAŻ BATERII :
Konstrukcja baterii umożliwia montaż elektrozaworu zarówno w bezpośredniej bliskości rozety z czujnikiem fotokomórki uruchamiającym wypływ wody jak również nawet w znacznej odległości od tego czujnika.
W przypadku montażu elektrozaworu na instalacji bezpośrednio pod rozetą maskującą, montaż przeprowadzamy według poniższej instrukcji :
- Przygotować w ścianie wnękę montażową o wielkości umożliwiającej zamontowanie elektrozaworu, jego ewentualny późniejszy demontaż do celów serwisowych a jednocześnie otwór dający się zamaskować rozetą po zakończeniu montażu.
- Wykonać podejścia instalacyjne do elektrozaworu (zasilanie i odpływ do głowicy natryskowej).
-
Przy wyłączonym dopływie wody połączyć elektrozawór z instalacją poprzez połączenia rozłączne (półśrubunki).
UWAGA : Kierunek przepływu wody przez elektrozawór musi być zgodny z kierunkiem strzałki wytłoczonej na jego korpusie. - Doprowadzić podtynkowo w ścianie przewód od zasilacza do miejsca montażu rozety maskującej z czujnikiem fotokomórki.
- Przymierzyć rozetę maskującą do ściany, natrasować miejsca pod kołki rozporowe i śruby montażowe rozety.
- Wywiercić otwory w ścianie, osadzić kołki rozporowe.
- Podłączyć przewód od włącznika piezoelektrycznego do elektrozaworu i połączyć przewód od zasilacza do włącznika piezoelektrycznego.
- Zamontować rozetę maskującą i uszczelnić np. silikonem sanitarnym jej połączenie z powierzchnią ściany.
- Otworzyć dopływ wody do baterii.
- Podłączyć zasilacz 230/9V do sieci elektrycznej.
- Bateria jest gotowa do użycia.
W przypadku montażu elektrozaworu na instalacji wodnej nie bezpośrednio pod rozetą lecz w znacznej odległości od rozety z włącznikiem piezoelektrycznym, należy również postępować zgodnie z wytycznymi tej instrukcji. Należy też liczyć się z koniecznością przedłużenia przez osoby uprawnione przewodów elektrycznych łączących elementy baterii. W takim przypadku niewielka wnęka montażowa pod rozetą służy tylko schowaniu przewodów elektrycznych i włącznika piezoelektrycznego.
UWAGI:
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny – zalecany o prześwicie oczek 0,1 mm.
- Prace wykończeniowe wykonać tak, aby po zdemontowaniu rozety maskującej możliwe było zdemontowanie elektrozaworu w celu konserwacji.
- Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione, zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.
URUCHAMIANIE BATERII :
Bateria otwiera wypływ wody samoczynnie po chwilowym przyłożeniu dłoni w strefie działania czujnika ( zasięg działania czujnika : do 10 – 15 cm ). Wypływ wody trwa 30 sekund ( nastawa fabryczna ). Aby uruchomić ponownie baterię należy ponowić cykl. Chcąc przerwać wypływ wody w trakcie 30 sekundowego cyklu działania baterii, należy przyłożyć dłoń w strefę działania czujnika ( tak jak przy uruchomieniu baterii ) – zostanie automatycznie zamknięty wypływ wody.
KONSERWACJA :
Nie myć baterii bezpośrednio wodą. Powierzchnie ze stali nierdzewnej chromowane i szybkę czujnika czyścić miękką szmatką zwilżoną ciepłą wodą z mydłem. Bezwzględnie nie używać chemicznych środków czyszczących.
W przypadku nieprawidłowego funkcjonowania baterii należy przeczyścić szybkę czujnika miękką szmatką.
