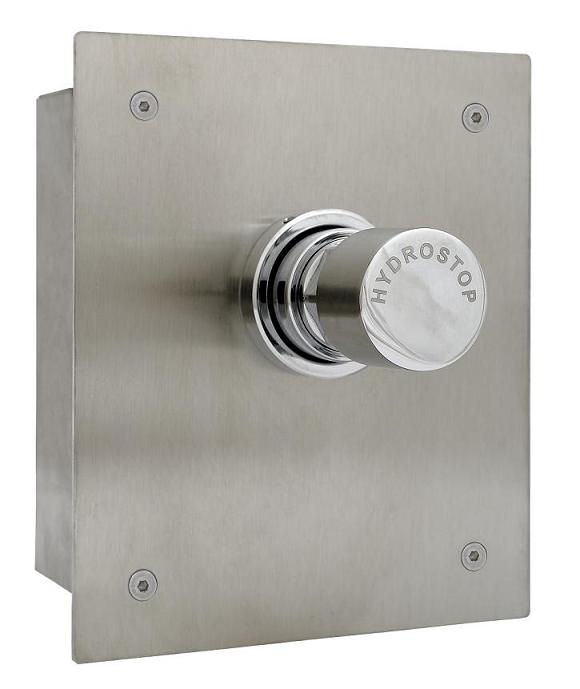

Art. HP 910

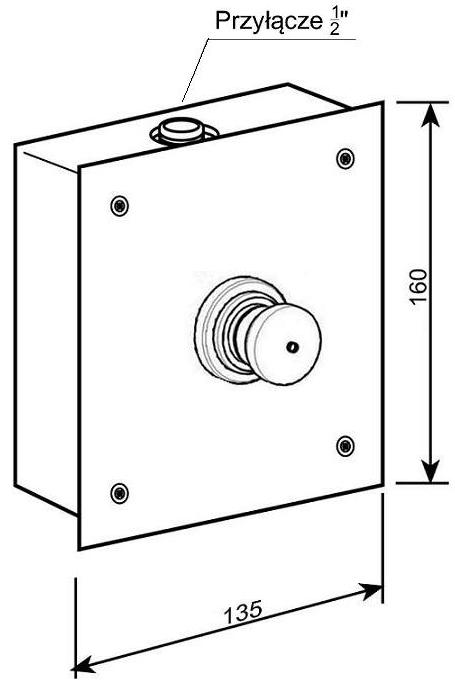

INSTRUKCJA MONTAŻU I EKSPLOATACJI PODTYNKOWEGO ZAWORU DO PISUARU ART. HP-910

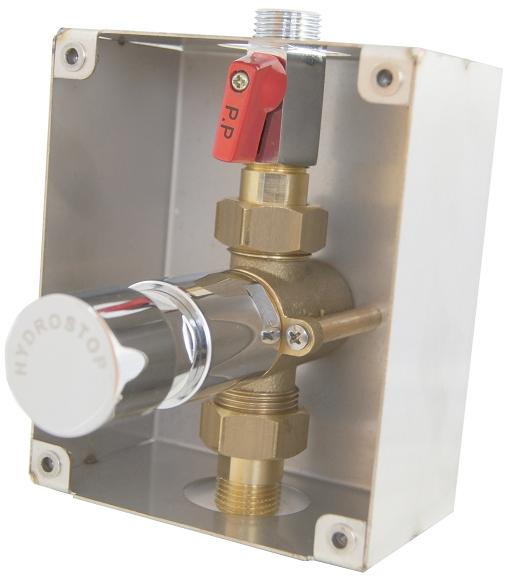

W skład kompletu wchodzą:
- Zawór czasowy przyciskowy
- Dwa półśrubunki 1/2”
- Zawór odcinający 1/2”w x 1/2”z
- Uszczelka 3/4” z filtrem siatkowym ze stali nierdzewnej
- Skrzynka montażowa ze stali nierdzewnej
- Prostokątna płytka maskująca ze stali nierdzewnej
- Chromowany mosiężny pierścień dociskowy
- Klucz imbusowy 2,0 mm
- Klucz imbusowy 2,5 mm
- Instrukcja
MONTAŻ BATERII :
- Przygotować w ścianie wnękę montażową.
-
Zdjąć płytkę maskującą ze stali nierdzewnej - w tym celu należy:
a/ poluzować kluczem imbusowym 2 mm wkręty blokujące pierścień dociskowy osadzony na przycisku. Zdjąć pierścień. Pierścień dociskowy jest dość ciasno osadzony i uszczelniony oringiem, dlatego też mimo poluzowania wkrętów imbusowych należy użyć pewnej siły na jego zsunięcie.
b/ wykręcić kluczem imbusowym 2,5 mm wkręty mocujące płytkę maskującą do skrzynki montażowej i zdjąć płytkę. - Wykonać podejścia instalacyjne do zaworu: zasilanie oraz odpływ wody do pisuaru - do dołu, zgodnie z rozstawem króćców zaworu. Przewody wodociągowe w ścianie należy prowadzić na takiej głębokości aby możliwe było spasowanie płytki maskującej z licem ściany.
- Połączyć zawór z instalacją wodociągową. Zachować kierunek przepływu wody przez zawór czasowy zgodnie ze strzałką wytłoczoną na korpusie. Wlot do zaworu od strony zaworu odcinającego.
- Uszczelnić i dokręcić starannie wszystkie połączenia.
- Zapewnić dopływ wody do zaworu pisuarowego i otworzyć zawór odcinający wewnątrz puszki montażowej.
- Sprawdzić szczelność wszystkich połączeń.
- Założyć i przykręcić płytkę maskującą (od strony przylegającej do ściany nałożyć cienką warstwę silikonu sanitarnego w celu zabezpieczenia przed przedostawaniem się wody pod płytkę)
- Założyć pierścień dociskowy na przycisk, dosunąć go maksymalnie do płytki maskującej i dokręcić kluczem imbusowym 2 mm wkręty blokujące.
UWAGI:
- Na instalacji zasilającej armaturę należy zamontować filtry mechaniczne - zalecane o prześwicie oczka 0,1 mm.
- Przed zamontowaniem zaworu instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem zaworu.
- Prace wykończeniowe wykonać tak, aby po zdemontowaniu płytki maskującej możliwe było zdemontowanie zaworu czasowego w celu konserwacji.
URUCHAMIANIE zaworu :
W celu uruchomienia zaworu należy nacisnąć przycisk głowicy czasowej do oporu i zwolnić. Zawór zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie przycisku spowoduje powtórzenie się powyższego cyklu.
KONSERWACJA :
Powierzchnie ze stali nierdzewnej i chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
