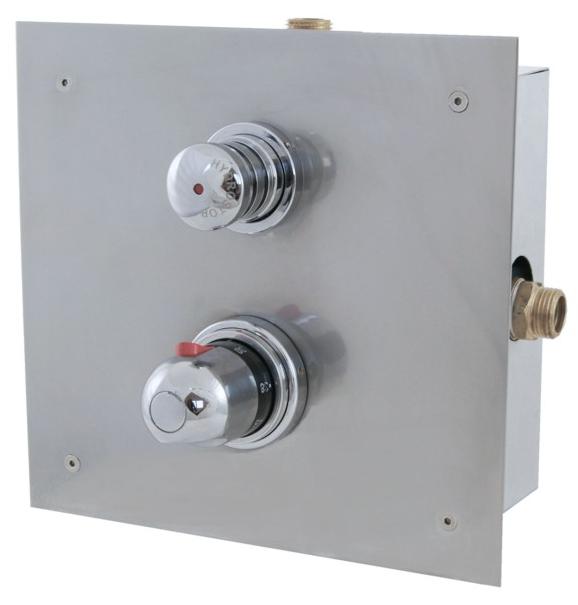

Art. HP 300

INSTRUKCJA MONTAŻU I EKSPLOATACJI  TERMOSTATYCZNEJ BATERII  NATRYSKOWEJ PODTYNKOWEJ  HP 300

W skład kompletu wchodzą:

1. Zawór czasowy przyciskowy
2. Zawór mieszający termostatyczny
3. Zawory odcinające z zaworami zwrotnymi - 2 szt.
4. Płytka maskująca ze stali nierdzewnej
5. Chromowane  pierścienie dociskowe osadzony na głowicy czasowej i termostatycznym zaworze mieszającym
6. Klucz imbusowy 2,0 mm
7. Klucz imbusowy 2,5 mm
8. Instrukcja

MONTAŻ BATERII :

1. Przygotować wnękę montażową w ścianie. Konstrukcja umożliwia regulację głębokości zamontowania baterii w ścianie.
2. Zdemontować płytkę maskującą baterii :

• poluzować kluczem imbusowym 2 mm wkręty blokujące w chromowanym pierścieniu mocującym -  dociskowym osadzonym na termostatycznym zaworze mieszającym.
  Poluzowanie tych wkrętów umożliwia zsunięcie pierścienia dociskowego z chromowanej części zaworu termostatycznego.
• poluzować kluczem imbusowym 2 mm wkręty blokujące w chromowanym pierścieniu mocującym - dociskowym osadzonych na przycisku czasowym baterii. Poluzowanie tych wkrętów umożliwia zsunięcie pierścienia dociskowego z chromowanej części zaworu czasowego.
  Pierścienie dociskowe są dość ciasno osadzone i uszczelnione o-ringiem, dlatego też mimo poluzowania wkrętów imbusowych należy użyć pewnej siły na ich zsunięcie.
• zdjąć płytkę maskującą.

3. Wykonać podejścia instalacyjne do baterii (dopływ wody zimnej – z prawej strony, gorącej – z lewej strony zaworu mieszającego oraz odpływ wody zmieszanej do głowicy natryskowej - do góry).
4. Połączyć baterię z instalacją-odpływ wody zmieszanej bezwzględnie przez połączenie rozłączne-półśrubunek.
   Kierunek przepływu wody musi być zgodny z kierunkiem strzałki  wytłoczonej na korpusie zaworu  czasowego ( od zaworu termostatycznego do zaworu czasowego i dalej do głowicy natryskowej )
5. Uszczelnić i dokręcić starannie wszystkie połączenia.
6. Otworzyć kluczem imbusowym 8 mm dopływ wody zimnej i gorącej do baterii.
7. Sprawdzić szczelność wszystkich połączeń baterii.
8. Zamontować płytkę maskującą i uszczelnić np. silikonem sanitarnym jej połączenie z powierzchnią ściany.
9. Założyć pierścienie dociskowe na przycisku czasowym i zaworze mieszającym, i dosunąć je maksymalnie do płytki maskującej. Dokręcić kluczem imbusowym 2 mm wkręty blokujące.
10. Po zamontowaniu baterii i podłączeniu do instalacji, dokonać regulacji czasu wypływu wody (jeżeli istnieje taka konieczność). Regulacja czasu wypływu wody : poluzować kluczem imbusowym 2 mm wkręt kontrujący na obrotowym pierścieniu głowicy czasowej. Uruchamiając kilkakrotnie wypływ wody z baterii czasowej i wkręcając lub wykręcając pierścień głowicy czasowej, ustawić żądany czas wypływu wody. Zablokować wybrane położenie pierścienia regulacji czasu poprzez dokręcenie kluczem imbusowym wkrętu kontrującego.

UWAGI:

1. Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
2. Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
3. Na instalacji zasilającej armaturę należy zamontować filtry mechaniczne - zalecane o prześwicie oczek 0,1 mm.
4. Prace wykończeniowe wykonać tak, aby po zdemontowaniu płytki maskującej możliwe było zdemontowanie zaworu w celu konserwacji.

URUCHAMIANIE BATERII :

W celu uruchomienia baterii należy nacisnąć przycisk zaworu czasowego do oporu i zwolnić. Bateria zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie przycisku spowoduje powtórzenie się powyższego cyklu. Regulacja temperatury wypływającej wody odbywa się po uruchomieniu baterii poprzez obracanie pokrętła termostatycznego zaworu mieszającego.
Termostatyczny zawór mieszający wyposażony jest w blokadę ograniczającą temperaturę wypływającej wody do 38 stopni Celsjusza. Czerwony przycisk na pokrętle zaworu służy do wyłączenia okresowego blokady i umożliwia podwyższenie temperatury wody stosownie do potrzeb użytkownika.

KONSERWACJA  :

Powierzchnie ze stali nierdzewnej i chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków  czyszczących i zawierających środki ścierające.
