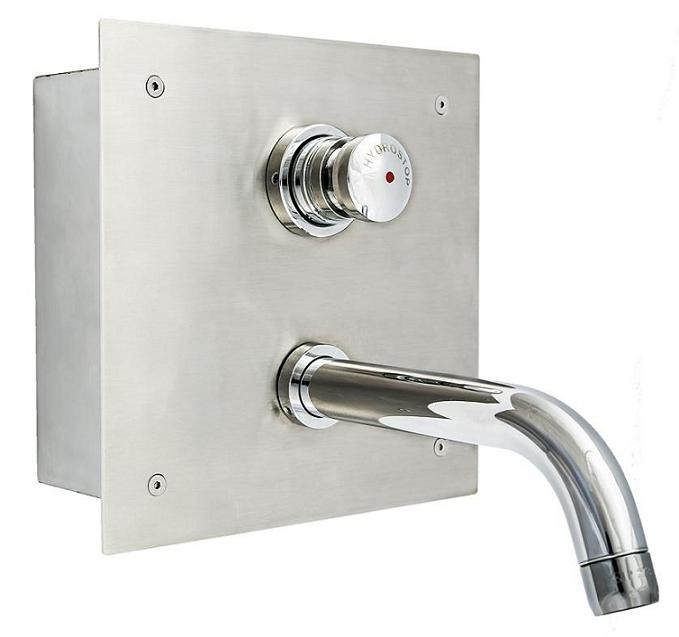

Art. HP 115
INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII PODTYNKOWEJ UMYWALKOWEJ ART. HP-115
W skład kompletu wchodzą:
- Zawór czasowy przyciskowy – 1 szt.
- Zawór odcinający – 1 szt .
- Skrzynka montażowa ze stali nierdzewnej
- Płytka maskująca ze stali nierdzewnej
- Klucz imbusowy 2 mm
- Klucz imbusowy 2,5 mm
- Instrukcja
MONTAŻ BATERII :
- Przygotować w ścianie wnękę montażową.
- Zdemontować płytkę maskującą baterii :
-
poluzować kluczem imbusowym 2 mm wkręty blokujące w chromowanym pierścieniu mocującym - dociskowym osadzonych na przycisku czasowym baterii. Poluzowanie tych wkrętów umożliwia zsunięcie pierścienia dociskowego z chromowanej części zaworu czasowego.
Pierścień dociskowy jest dość ciasno osadzony i uszczelniony oringiem, dlatego też mimo poluzowania wkrętów imbusowych należy użyć pewnej siły na jego zsunięcie. -
poluzować kluczem imbusowym 2 mm wkręty blokujące w chromowanym pierścieniu mocującym - dociskowym osadzonych na wylewce umywalkowej. Poluzowanie tych wkrętów umożliwia zsunięcie pierścienia dociskowego z wylewki.
Pierścień dociskowy jest dość ciasno osadzony i uszczelniony oringiem, dlatego też mimo poluzowania wkrętów imbusowych należy użyć pewnej siły na jego zsunięcie. - odkręcić kluczem imbusowym 2,5 mm śruby mocujące rozetę do puszki podtynkowej.
- zdjąć płytkę maskującą - zachowując ostrożność aby nie porysować chromowanej wylewki.
- Wykonać podejście instalacyjne do baterii (dopływ wody zimnej lub ciepłej zmieszanej - z lewej strony od dołu puszki). Instalację doprowadzającą wodę w ścianie należy prowadzić na takiej głębokości aby możliwe było spasowanie płytki maskującej z licem ściany.
- Połączyć baterię z instalacją wodociągową
- Uszczelnić i dokręcić starannie wszystkie połączenia.
- Zapewnić dopływ wody do baterii, otworzyć zawór odcinający wewnątrz puszki montażowej i sprawdzić szczelność wszystkich połączeń baterii.
- Zamontować płytkę maskującą i uszczelnić np. silikonem sanitarnym jej połączenie z powierzchnią ściany.
- Założyć pierścienie dociskowe na przycisku i na wylewce , dosunąć je maksymalnie do płytki maskującej. Dokręcić kluczem imbusowym 2 mm wkręty blokujące.
-
Po zamontowaniu baterii i podłączeniu do instalacji, dokonać regulacji czasu wypływu wody (jeżeli istnieje taka konieczność).
Regulacja czasu wypływu wody : poluzować kluczem imbusowym 2 mm wkręt kontrujący na obrotowym pierścieniu głowicy czasowej. Uruchamiając kilkakrotnie wypływ wody z baterii czasowej i wkręcając lub wykręcając pierścień głowicy czasowej, ustawić żądany czas wypływu wody.
Zablokować wybrane położenie pierścienia regulacji czasu poprzez dokręcenie kluczem imbusowym wkrętu kontrującego.
UWAGI:
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę należy zamontować filtry mechaniczne - zalecane o prześwicie oczka 0,1 mm.
- Prace wykończeniowe wykonać tak, aby po zdemontowaniu płytki maskującej możliwe było zdemontowanie zaworu w celu konserwacji.
URUCHAMIANIE BATERII :
W celu uruchomienia baterii należy nacisnąć przycisk zaworu czasowego do oporu i zwolnić. Bateria zamknie się samoczynnie po upływie ustalonego czasu. Ponowne naciśnięcie przycisku spowoduje powtórzenie się powyższego cyklu.
KONSERWACJA :
Powierzchnie ze stali nierdzewnej i chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
