Art. HD 720/T

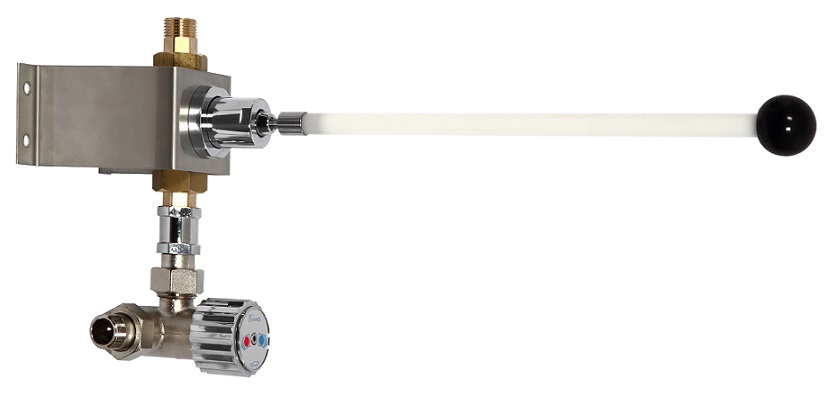

INSTRUKCJA MONTAŻU I EKSPLOATACJI ZAWORU KOLANOWEGO ART. HD 720/T

Zawór kolanowy art. HD 720 / T jest urządzeniem samozamykającym się o regulowanym czasie wypływu wody w zakresie od 5 do 25 sekund. Zasilanie wodą ciepłą zmieszaną uzyskaną w termostatycznym mieszaczu wody zimnej i gorącej.

W skład kompletu wchodzą:

1. Zawór kolanowy
2. 4 kołki rozporowe ze śrubami
3. Mieszacz ręczny c.w.u.
4. Wspornik ze stali nierdzewnej
5. Instrukcja

MONTAŻ ZAWORU :

1. Wykonać podejścia wodociągowe wody zimnej i gorącej do miejsca zamontowania  zaworu.
2. Wykonać otwory montażowe pod kołki rozporowe.
3. Zamocować mieszacz ręczny na króćcu wlotowym zaworu kolanowego.
4. Zamocować zawór kolanowy z mieszaczem na ścianie za pomocą kołków rozporowych.
5. Połączyć mieszacz z instalacją wody zimnej i gorącej.
6. Pamiętać o zachowaniu właściwego kierunku przepływu wody przez zawór - musi on być zgodny z kierunkiem strzałki wytłoczonej na korpusie zaworu.

UWAGI:

1. Przed zamontowaniem zaworów instalację należy dokładnie przepłukać.
2. Próby szczelności instalacji należy wykonywać  przed zamontowaniem zaworów.
3. Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o średnicy oczka 0,1 mm . Zaleca się przed każdym zaworem zamontować zawór kątowy z filtrem.
4. Zastosowanie się do pkt. 1-3 jest niezbędne dla zachowania uprawnień gwarancyjnych.

URUCHAMIANIE ZAWORU KOLANOWEGO:

Wypływ wody przez określony czas uruchamiany jest poprzez chwilowe odchylenie dźwigni głowicy czasowej w dowolnym kierunku. Regulację temperatury wody wypływającej dokonuje się pokręcając kwadratowym trzpieniem mieszacza termostatycznego.

Uwaga !

     Zawór posiada fabryczną wstępną nastawę czasu wypływu - ok. 10 sekund.

W przypadku konieczności zmiany czasu działania (inne preferencje użytkownika lub konieczność regulacji powstała po pewnym czasie użytkowania zaworu co może skutkować samoistnym wydłużeniem lub skróceniem czasu wypływu wody) należy :

• kluczem płaskim 27 mm odkręcić chromowaną nasadkę na głowicy zaworu kolanowego.
• zdjąć sprężynę znajdującą się na trzpieniu głowicy czasowej
• kluczem imbusowym 1,5 mm włożonym do otworu w trzpieniu głowicy czasowej regulujemy czas wypływu wody. Poprzez obracanie klucza w prawo następuje skracanie czasu a obracanie klucza w lewo powoduje wydłużenie czasu. Aby sprawdzić ustawiony czas wypływu przycisnąć trzpień głowicy. Uwaga! Nie zaleca się ustawiania czasu wypływu wody na krótszy niż 5 sekund.
• po ustaleniu czasu wypływu zmontować ponownie zawór kolanowy.

KONSERWACJA  :

Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków  czyszczących zawierających środki ścierające.
