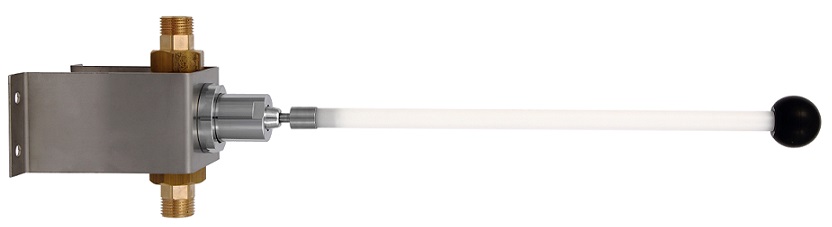

Art. HD 720
INSTRUKCJA MONTAŻU I EKSPLOATACJI ZAWORU KOLANOWEGO ART. HD 720
Zawór kolanowy art. HD 720 jest urządzeniem samozamykającym się o regulowanym czasie wypływu w zakresie od 5 do 25 sekund. Zasilanie wodą zimną lub ciepłą, zmieszaną.
W skład kompletu wchodzą:
- Zawór kolanowy
- Wspornik ze stali nierdzewnej
- 4 kołki rozporowe ze śrubami
- Instrukcja
MONTAŻ ZAWORU :
- Wykonać podejście wodociągowe do miejsca zamontowania zaworu.
- Wykonać otwory montażowe pod kołki rozporowe.
- Zamocować zawór na ścianie za pomocą kołków rozporowych.
- Połączyć zawór z instalacją. Kierunek przepływu wody przez zawór musi być zgodny z kierunkiem strzałki wytłoczonej na korpusie zaworu.
UWAGI:
- Przed zamontowaniem zaworów instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem zaworów.
- Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny - zalecany o średnicy oczka 0,1 mm . Zaleca się przed każdym zaworem zamontować zawór kątowy z filtrem.
URUCHAMIANIE ZAWORU KOLANOWEGO:
Wypływ wody przez określony czas uruchamiany jest poprzez chwilowe odchylenie dźwigni głowicy czasowej w dowolnym kierunku.
Uwaga !
Zawór posiada fabryczną wstępną nastawę czasu wypływu - ok. 10 sekund.
W przypadku konieczności zmiany czasu działania (inne preferencje użytkownika lub konieczność regulacji powstała po pewnym czasie użytkowania zaworu co może skutkować samoistnym wydłużeniem lub skróceniem czasu wypływu wody) należy :
- kluczem płaskim 27 mm odkręcić chromowaną nasadkę na głowicy zaworu kolanowego.
- zdjąć sprężynę znajdującą się na trzpieniu głowicy czasowej
- kluczem imbusowym 1,5 mm włożonym do otworu w trzpieniu głowicy czasowej regulujemy czas wypływu wody. Poprzez obracanie klucza w prawo następuje skracanie czasu a obracanie klucza w lewo powoduje wydłużenie czasu. Aby sprawdzić ustawiony czas wypływu przycisnąć trzpień głowicy. Uwaga! Nie zaleca się ustawiania czasu wypływu wody na krótszy niż 5 sekund.
- po ustaleniu czasu wypływu zmontować ponownie zawór kolanowy.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
