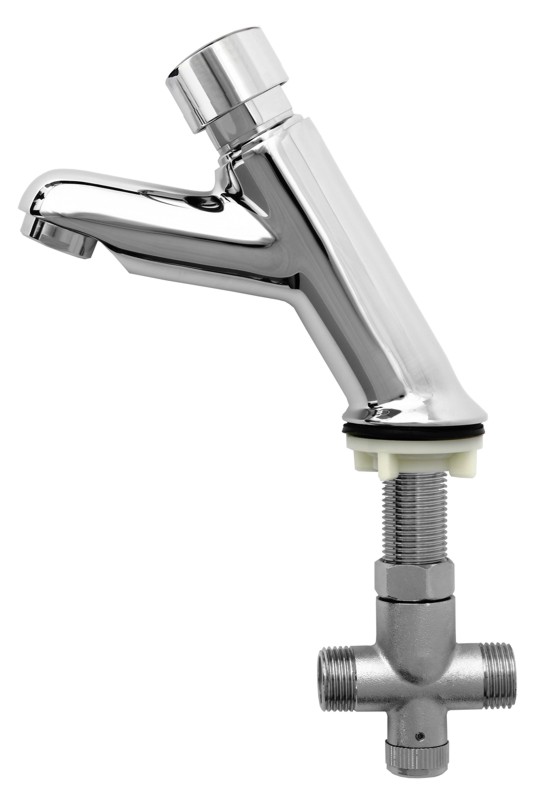

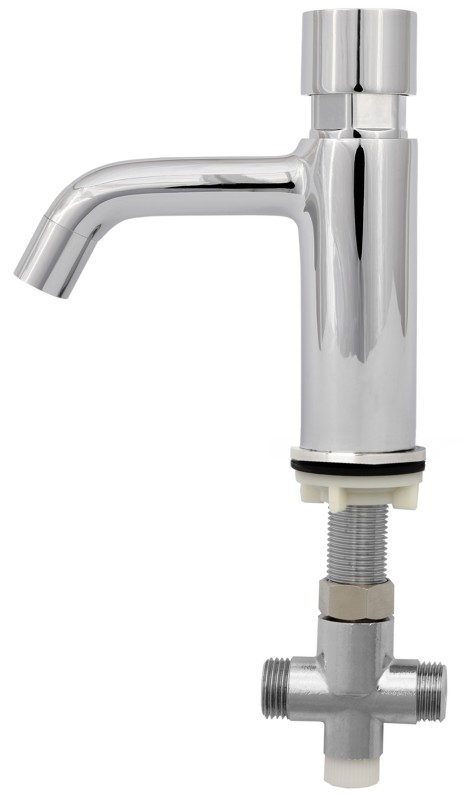

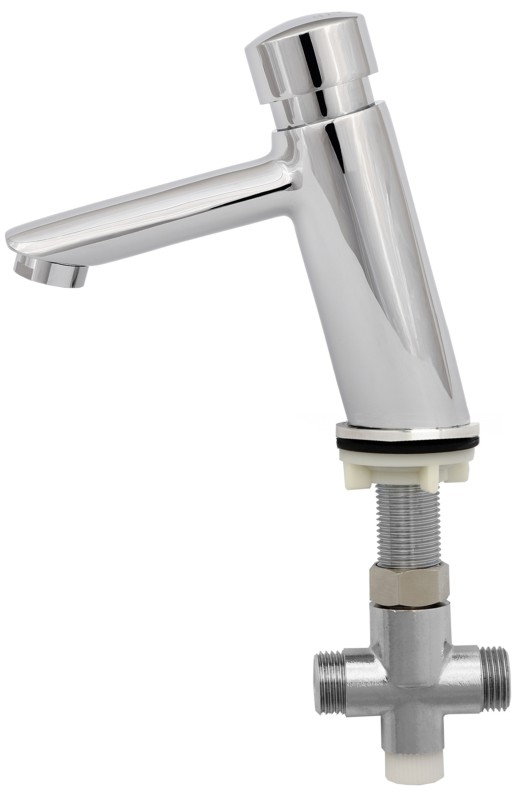

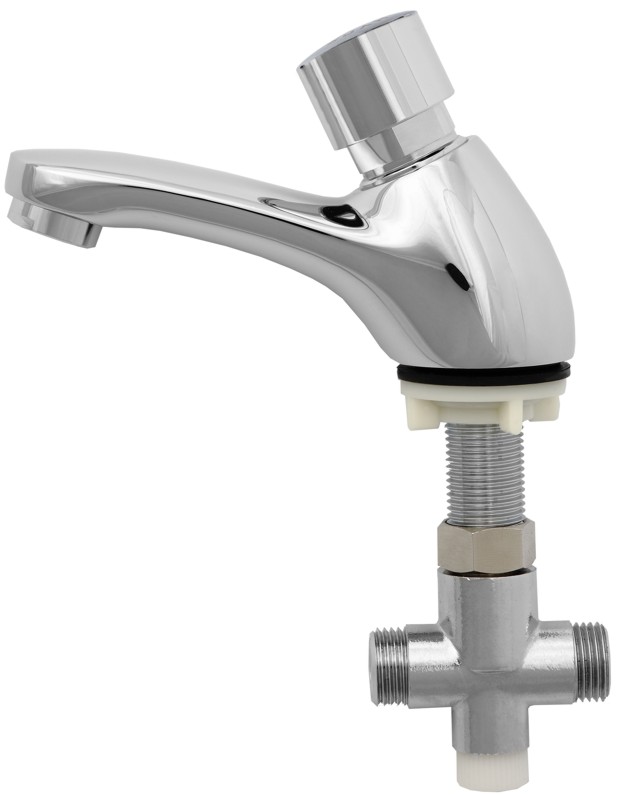

Art. H1/AC, Art. H2/AC, Art. H4/AC. Art. H7/AC, Art. H8/AC
INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII CZASOWYCH UMYWALKOWYCH Z RĘCZNYM MIESZACZEM WODY
ART. H 1/AC, H 2/AC, H 4/AC, H 7/AC, H 8/AC
H 1/AC H 2/AC H 4/AC H 7/AC H 8/AC
W skład kompletu wchodzą:
- Bateria z głowicą samozamykającą. (czas wypływu wody ok. 5 sek.)
- Zestaw montażowy.
- Mieszacz ręczny (AC) ciepłej wody użytkowej
- Instrukcja.
MONTAŻ BATERII CZASOWEJ :
- Przygotować podejścia instalacyjne wody zimnej i gorącej 1/2".
- Zainstalować baterię czasową na umywalce..
- Połączyć baterię czasową z mieszaczem ręcznym pod umywalką.
- Zamontować w przygotowanych podejściach instalacyjnych zaworki kątowe z filtrem (brak w wyposażeniu)
- Połączyć zaworki kątowe z króćcami wlotowymi mieszacza ręcznego. Otworzyć wypływ wody w zaworach kątowych.
- Uruchomić wypływ wody z baterii przyciskając głowicę czasową i obracając pokrętło mieszacza ręcznego, dostosować temperaturę wody zmieszanej do potrzeb użytkowników.
UWAGI:
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę należy bezwzględnie zamontować skuteczny filtr mechaniczny siatkowy - preferowany filtr o prześwicie oczka 0,1 mm.
URUCHAMIANIE BATERII CZASOWEJ :
Wypływ wody uruchamiany jest poprzez przyciśnięcie głowicy czasowej baterii.
Jednorazowe przyciśnięcie głowicy skutkuje wypływem wody przez ok. 5 sekund.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem.
Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
