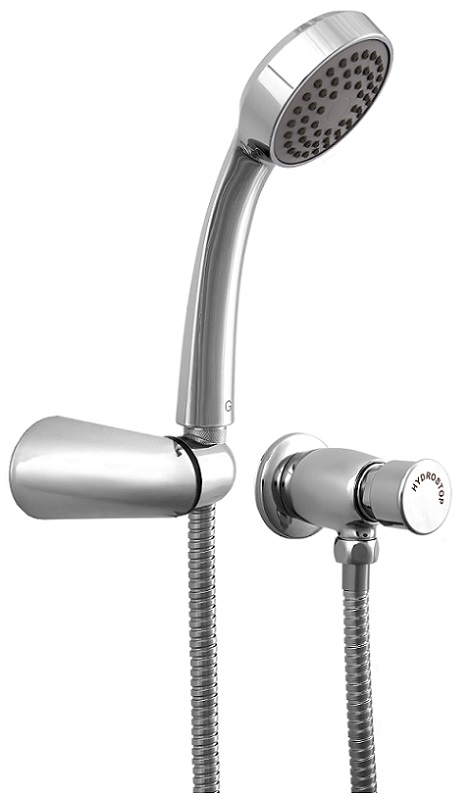

Art. H 722
INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII NATRYSKOWEJ ŚCIENNEJ ART. H 722
Bateria natryskowa art. H 722 jest urządzeniem samozamykającym się, zasilanym wodą zmieszaną, o czasie wypływu płynnie regulowanym w przedziale od 0 - 30 sekund.
W skład kompletu wchodzą:
- Zawór czasowy z głowicą samozamykającą i rozetą.
- Wąż natryskowy 150 cm.
- Rączka natryskowa.
- Uchwyt natryskowy ścienny.
- Klucz imbusowy 2,0 mm.
- Instrukcja.
MONTAŻ BATERII CZASOWEJ :
- Przygotować ścienne mufowe podejście ½” wody ciepłej już zmieszanej.
- Nałożyć rozetę zaworu na króciec wlotowy zaworu.
- Wkręcić króciec przyłączeniowy zaworu do przygotowanej instalacji wodnej uszczelniając połączenie (np. taśmą teflonową ) i ustalając końcowe położenie zaworu w ten sposób aby króciec wylotowy skierowany był pionowo w dół lub w górę w zależności od konfiguracji układu natryskowego.
- Zamocować uchwyt natryskowy ścienny powyżej zaworu czasowego.
- Połączyć wąż natryskowy z zaworem czasowym i rączkę natryskową z wężem.
Regulacja czasu wypływu wody :
Poluzować kluczem imbusowym wkręt kontrujący w otworze znajdującym się na obwodzie chromowanego przycisku baterii. Zdjąć przycisk baterii. Następnie kluczem imbusowym dokonać regulacji czasu poprzez wkręcanie lub wykręcanie wkręta regulacyjnego znajdującego się w czołowej części głowicy czasowej. Uruchamiając kilkakrotnie wypływ wody z baterii czasowej i wkręcając lub wykręcając wkręt regulacyjny głowicy czasowej ustawić żądany czas wypływu wody. Następnie ponownie zamontować chromowany przyciski baterii i dokręcić wkręt kontrujący.
PRZY INSTALACJI ZWRÓCIĆ SZCZEGÓLNĄ UWAGĘ NA PONIŻSZE ZALECENIA :
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę należy zamontować filtr mechaniczny – zalecany o prześwicie oczek 0,1 mm.
- Zastosowanie się do pkt. 1-3 jest niezbędne dla zachowania uprawnień gwarancyjnych.
URUCHAMIANIE BATERII CZASOWEJ :
Wypływ wody uruchamiany jest poprzez przyciśnięcie głowicy czasowej baterii.
Jednorazowe przyciśnięcie głowicy skutkuje wypływem wody przez ustawiony wcześniej okres czasu.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
