Art. H 72

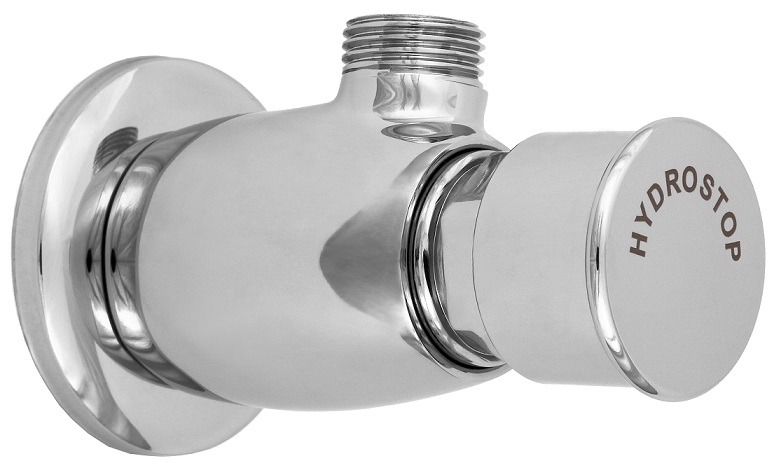

INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII NATRYSKOWEJ ŚCIENNEJ ART. H 72
Bateria natryskowa art. H 72 jest urządzeniem samozamykającym się, zasilanym wodą zmieszaną, o czasie wypływu płynnie regulowanym w przedziale od 0 - 30 sekund.
W skład kompletu wchodzą:
- Bateria czasowa z głowicą samozamykającą i rozetą.
- Klucz imbusowy
- Instrukcja.
MONTAŻ BATERII CZASOWEJ :
-
Przygotować ścienne mufowe podejście ½” wody ciepłej już zmieszanej.
-
Nałożyć rozetę na króciec wlotowy baterii.
-
Wkręcić króciec przyłączeniowy baterii do przygotowanej instalacji wodnej uszczelniając połączenie (np. taśmą teflonową ) i ustalając końcowe położenie baterii w ten sposób aby króciec wylotowy skierowany był pionowo w dół lub w górę ( w zależności od wymagań technicznych lub preferencji użytkowników ) .
Regulacja czasu wypływu wody :
Poluzować kluczem imbusowym wkręt kontrujący w otworze znajdującym się na obwodzie chromowanego przycisku baterii. Zdjąć przycisk baterii. Następnie kluczem imbusowym dokonać regulacji czasu poprzez wkręcanie lub wykręcanie wkręta regulacyjnego znajdującego się w otworze w górnej części głowicy czasowej. Uruchamiając kilkakrotnie wypływ wody z baterii czasowej i wkręcając lub wykręcając wkręt regulacyjny głowicy czasowej ustawić żądany czas wypływu wody. Następnie ponownie zamontować chromowany przyciski baterii i dokręcić wkręt kontrujący.
UWAGI:
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę należy bezwzględnie zamontować skuteczny filtr mechaniczny siatkowy – wskazany o prześwicie oczka 0,1 mm.
- Zastosowanie się do pkt. 1- 3 jest niezbędne dla zachowania uprawnieńgwarancyjnych.
URUCHAMIANIE BATERII CZASOWEJ :
Wypływ wody uruchamiany jest poprzez przyciśnięcie głowicy czasowej baterii.
Jednorazowe przyciśnięcie głowicy skutkuje wypływem wody przez ustawiony wcześniej okres czasu.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
Wróć do wszystkich instrukcji montażu | Wróć do produktu |
