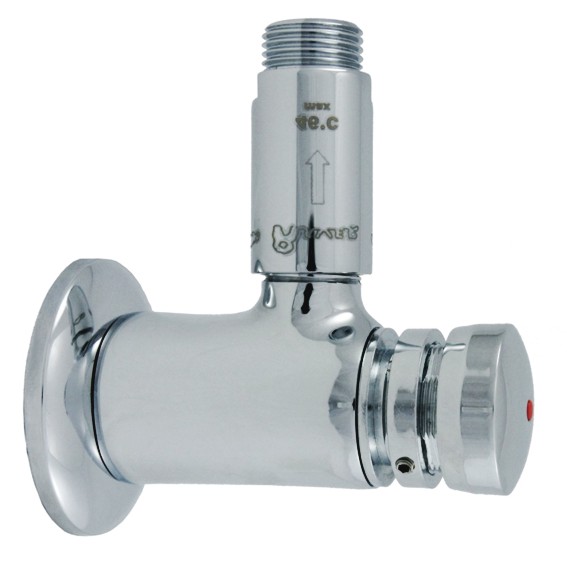

Art. H 70/TS
INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII NATRYSKOWEJ ŚCIENNEJ ART. H 70 / TS
Bateria natryskowa art. H 70/TS jest urządzeniem samozamykającym się, zasilanym wodą zmieszaną, o czasie wypływu płynnie regulowanym w przedziale od 0 - 30 sekund, z zabezpieczeniem przed poparzeniem poprzez zastosowanie zaworu antypoparzeniowego odcinającego wypływ wody w przypadku przekroczenia jej temperatury powyżej 46°C.
W skład kompletu wchodzą :
- Bateria czasowa z głowicą samozamykającą i rozetą
- Zawór antypoparzeniowy
- Klucz imbusowy
- Instrukcja
MONTAŻ BATERII CZASOWEJ :
- Przygotować ścienne mufowe podejście 1/2” wody ciepłej już zmieszanej.
- Nałożyć rozetę na króciec wlotowy baterii.
- Wkręcić króciec przyłączeniowy baterii do przygotowanej instalacji wodnej uszczelniając połączenie (np. taśmą teflonową ) i ustalając końcowe położenie baterii w ten sposób aby króciec wylotowy skierowany był pionowo w dół lub w górę (w zależności od wymagań technicznych lub preferencji użytkowników).
- Przykręcić do zaworu czasowego (i uszczelnić to połączenie ) zawór antypoparzeniowy zwracając uwagę na wymagany kierunek przepływu wody wskazany na korpusie zaworu.
- Poluzować kluczem imbusowym wkręt kontrujący na obrotowym pierścieniu głowicy czasowej. Uruchamiając kilkakrotnie wypływ wody z baterii czasowej i wkręcając lub wykręcając pierścień głowicy czasowej ustawić żądany czas wypływu wody.
- Dokręcić kluczem imbusowym wkręt kontrujący w pierścieniu regulacji czasu.
UWAGI:
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę należy bezwzględnie zamontować skuteczny filtr mechaniczny siatkowy – wskazany o prześwicie oczka 0,1 mm.
URUCHAMIANIE BATERII CZASOWEJ :
Wypływ wody uruchamiany jest poprzez przyciśnięcie głowicy czasowej baterii.
Jednorazowe przyciśnięcie głowicy skutkuje wypływem wody przez ustawiony wcześniej okres czasu.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
