Art. H 42A
INSTRUKCJA MONTAŻU I OBSŁUGI BATERII UMYWALKOWEJ STOJĄCEJ ART. H 42A

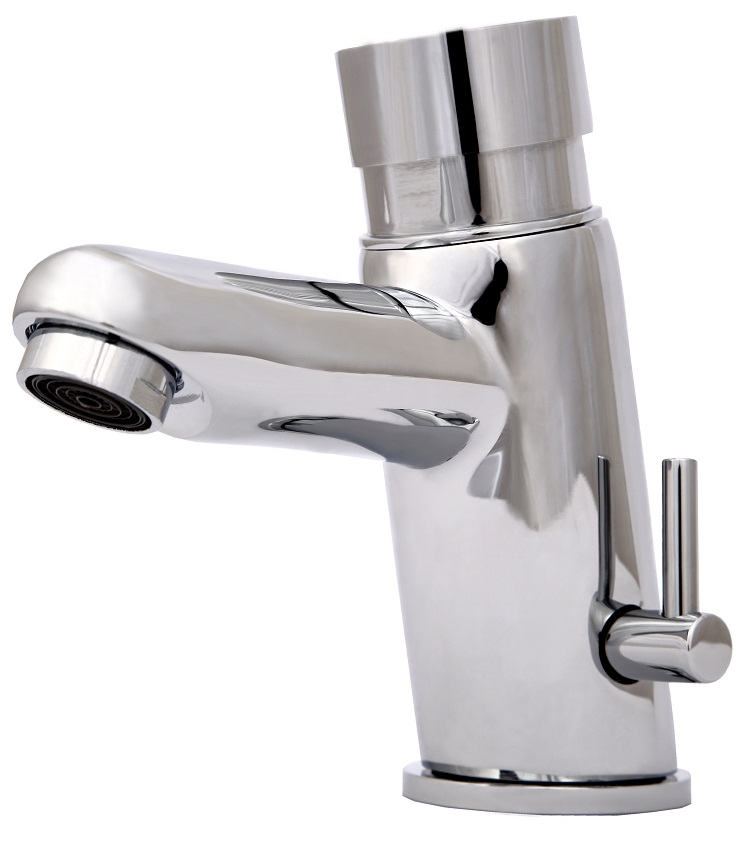

Bateria umywalkowa stojąca art. H 42A jest urządzeniem samozamykającym się o czasie wypływu wody - ok. 5 sekund.
W skład kompletu wchodzą:
- Korpus baterii z głowicą samozamykającą i bocznym regulatorem temperatury wody.
- Dwa przyłącza elastyczne 1/2” / M10 x 1.
- Dwa zawory zwrotne 3/8” x ½”.
- Zestaw montażowy do zamocowania baterii na umywalce.
- Klucz imbusowy.
MONTAŻ BATERII CZASOWEJ :
- Wykonać podejścia wody zimnej i ciepłej.
- Zamontować na króćcach dopływowych zawory odcinające kątowe 1/2” x 3/8” z filtrem (zawory nie wchodzą w skład kompletu).
- Na zaworach kątowych zamontować zawory zwrotne 3/8” x ½”.
- Wkręcić przyłącza elastyczne końcówkami M10 x 1 w korpus baterii.
- Przymocować baterię do umywalki za pomocą zestawu montażowego.
- Połączyć przyłącza elastyczne z zaworami zwrotnymi tak aby woda zimna dopływała z prawej strony baterii (patrząc na baterię stojącą na umywalce).
UWAGI:
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę należy bezwzględnie zamontować skuteczny filtr mechaniczny siatkowy – wskazany o prześwicie oczka 0,1 mm.
- Zastosowanie się do pkt. 1- 3 jest niezbędne dla zachowania uprawnień gwarancyjnych.
URUCHAMIANIE BATERII CZASOWEJ :
Wypływ wody uruchamiany jest poprzez przyciśnięcie głowicy czasowej baterii.
Jednorazowe przyciśnięcie głowicy skutkuje wypływem wody przez ustawiony wcześniej okres czasu. Regulacja temperatury wypływającej wody odbywa się po uruchomieniu baterii poprzez obracanie bocznej dźwigni. Położenia skrajne powodują wypływ wody zimnej lub gorącej. Położenia pośrednie umożliwiają dostosowanie temperatury wody do potrzeb użytkownika.
KONSERWACJA :
Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących i zawierających środki ścierające.
