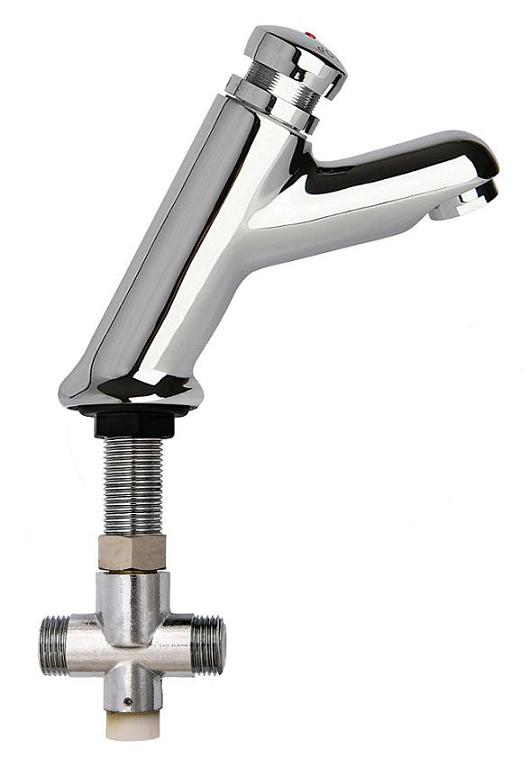

Art. H 20/AC
INSTRUKCJA MONTAŻU I EKSPLOATACJI BATERII CZASOWEJ UMYWALKOWEJ ART. H 20/AC
W skład kompletu wchodzą:
- Bateria H 20 z głowicą samozamykającą.
- Zestaw montażowy.
- Klucz imbusowy 2,0 mm do kontrowania nastawy czasowej.
- Mieszacz ręczny ( AC ) ciepłej wody użytkowej
- Instrukcja
MONTAŻ BATERII CZASOWEJ :
- Przygotować podejścia instalacyjne 1/2” wody zimnej i gorącej.
- Zainstalować baterię czasową na umywalce.
- Połączyć baterię czasową z mieszaczem ręcznym pod umywalką.
- Zamontować w przygotowanych podejściach instalacyjnych zaworki kątowe z filtrem (brak w wyposażeniu).
- Połączyć zaworki kątowe z króćcami wlotowymi mieszacza ręcznego. Otworzyć wypływ wody w zaworach kątowych.
- Poluzować kluczem imbusowym wkręt kontrujący na obrotowym pierścieniu głowicy czasowej. Uruchamiając kilkakrotnie wypływ wody z zaworu czasowego i wkręcając lub wykręcając pierścień głowicy czasowej ustawić żądany czas wypływu wody.
- Dokręcić kluczem imbusowym wkręt kontrujący w pierścieniu głowicy czasowej.
- Obracając pokrętło mieszacza ręcznego dostosować temperaturę wody zmieszanej do potrzeb użytkowników.
UWAGI:
- Przed zamontowaniem baterii instalację należy dokładnie przepłukać.
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Na instalacji zasilającej armaturę należy bezwzględnie zamontować skuteczny filtr mechaniczny siatkowy – wskazany o prześwicie oczka 0,1 mm
URUCHAMIANIE BATERII CZASOWEJ :
Wypływ wody uruchamiany jest poprzez przyciśnięcie głowicy czasowej baterii.
Jednorazowe przyciśnięcie głowicy skutkuje wypływem wody przez ustawiony wcześniej okres czasu.
Uwaga! Nie zaleca się ustawiania czasu wypływu wody na krótszy niż 5 sekund.
KONSERWACJA :
Powierzchnie chromowane czyścić tylko wodą z mydłem.
Nie używać chemicznych środków czyszczących oraz preparatów zawierających środki ścierające.
