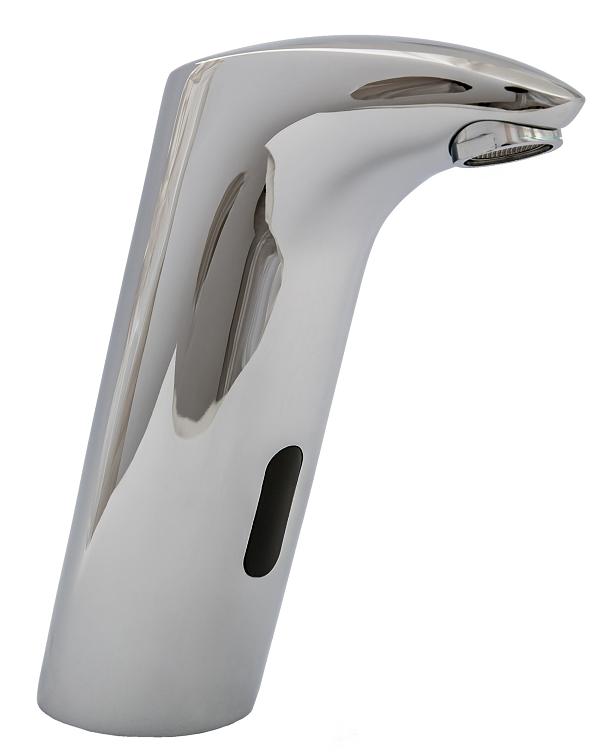

INSTRUKCJA MONTAŻU I OBSŁUGI ELEKTRONICZNEJ BATERII UMYWALKOWEJ ART. EU-1
Na kompletną baterię składają się :
- bateria umywalkowa stojąca
- zestaw montażowy do zamocowania baterii na umywalce
- zasilacz - skrzynka z tworzywa sztucznego zawierająca zawór elektromagnetyczny i pojemnik na baterie
- baterie alkaliczne typ R6 1.5V – 4 sztuki;
- przyłącze elastyczne 1/2" x 1/2" – 1 sztuka
MONTAŻ BATERII :
Uwaga ! Baterie elektroniczne sterowane fotokomórką nie powinny być montowane w miejscach gdzie oko fotokomórki będzie narażone na bezpośrednie i silne nasłonecznienie lub oświetlenie, gdyż refleksy światła słonecznego lub silnego oświetlenia sztucznego mogą powodować samoczynne niepożądane uruchomienie wypływu wody.
- Wykonać podejście wody zimnej lub ciepłej zmieszanej pod umywalką i zakończyć je zaworem kątowym z filtrem. Zawór pozostawić w pozycji zamkniętej. (zawór nie wchodzi w skład kompletu)
- Połączyć przyłącze elastyczne 1/2” x 1/2” z króćcem baterii i zamontować na umywalce baterię używając w tym celu uszczelki gumowej, pierścienia mosiężnego oraz nakrętki dociskowej.
- Zamontować baterie alkaliczne w gnieździe zasilacza.
- Przymocować do ściany pod umywalką zasilacz - TAK ABY KRÓCIEC WYPŁYWOWY WODY I GNIAZDO ZASILANIA ELEKTRYCZNEGO SKIEROWANE BYŁY DO DOŁU !
- Połączyć króciec wypływowy zasilacza z króćcem baterii za pomocą przyłącza elastycznego 1/2” x 1/2”.
- Połączyć króciec wlotowy zasilacza z zaworem kątowym na podejściu wody zimnej lub ciepłej zmieszanej przyłączem elastycznym. (przyłącze nie wchodzi w skład kompletu)
- Usunąć poza obręb umywalki wszelkie obiekty mogące zakłócić prawidłowe dostrojenie się elektroniki do warunków pracy.
-
Wsunąć wtyczkę przewodu elektrycznego zasilającego baterię w gniazdo konektorowe znajdujące się w obudowie zasilacza, usunąć czarną folię zabezpieczającą szybkę czujnika na korpusie baterii i odczekać ok. 10 sekund – bateria samoczynnie ustali parametry funkcjonowania.
UWAGA: W trakcie tej operacji nie należy wchodzić w zasięg czujnika, gdyż może to spowodować nieprawidłowe funkcjonowanie baterii. - Otworzyć zawór kątowy na dopływie wody zimnej lub ciepłej zmieszanej.
URUCHAMIANIE BATERII.
Bateria otwiera wypływ wody samoczynnie po podstawieniu dłoni pod wylewkę. Wypływ wody trwa dopóki ręce pozostają w zasięgu czujnika. W przypadku przekroczenia ok.1 minuty ciągłego wypływu wody bateria wyłączy się samoczynnie. Aby uruchomić ponownie baterię należy usunąć dłonie z zasięgu czujnika na 2 sekundy i podstawić ponownie.
DANE TECHNICZNE :
Zasilanie – 1.5 V baterie alkaliczne LR6 – 4 szt.
Ciśnienie robocze 0,5 – 6,0 bar
Dopuszczalna temperatura wody dopływającej do baterii : + 80°C
Temperatura otoczenia : +1°C do +45°C
UWAGI MONTAŻOWE :
- Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
- Przed zamontowaniem baterii należy dokładnie przepłukać instalację wodociągową.
- Na instalacji zasilającej baterię należy zamontować filtr mechaniczny - wskazany o prześwicie oczka nie większym niż 0,1 mm.
- Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione, zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.
UWAGI EKSPLOATACYJNE :
- Nie myć automatu bezpośrednio wodą. Powierzchnie chromowane i szybkę czujnika czyścić miękką szmatką zwilżoną ciepłą wodą z mydłem. Nie używać chemicznych środków czyszczących.
-
W przypadku nieprawidłowego funkcjonowania baterii należy przeczyścić szybkę czujnika miękką szmatką. Jeśli to nie poskutkuje należy wymienić baterie alkaliczne LR6.
W przypadku dalszego niepoprawnego działania baterii należy usterkę zgłosić dostawcy.
