Art. ES 1

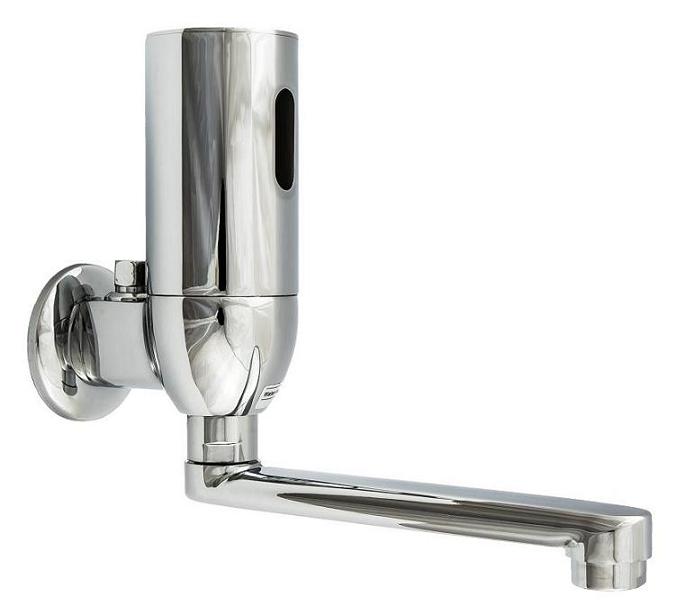

INSTRUKCJA MONTAŻU I OBSŁUGI ŚCIENNEJ BATERII ELEKTRONICZNEJ ES-1

W skład kompletu wchodzą:

1. Bateria z wbudowanym zaworem regulacyjnym i filtrem siatkowym
2. Baterie alkaliczne R03 – 1.5V – 4 szt.
3. Instrukcja.

MONTAŻ AUTOMATU :

1. Zamknąć zawór regulacyjny baterii na króćcu wlotowym używając płaskiego wkrętaka.
2. Połączyć baterię z instalacją wodociągową.
3. Zamontować wewnątrz korpusu baterie alkaliczne (odkręcić górny dekiel baterii i włożyć baterie alkaliczne do zasobnika zwracając uwagę na biegunowość).
4. Otworzyć zawór regulacyjny baterii.
5. Usunąć taśmę izolacyjną z szybki czujnika.
6. Sprawdzić szczelność wszystkich połączeń wykonanych w trakcie montażu baterii.
   Ustalić przy pomocy zaworu regulacyjnego wielkość strumienia.
7. Bateria jest gotowa do użytku.

URUCHAMIANIE BATERII :

Bateria uruchamia się samoczynnie po wejściu w zasięg działania czujnika  Po wyjściu z zasięgu czujnika bateria zamyka się.

DANE TECHNICZNE :

Zasilanie – 1.5 V baterie alkaliczne R 03  – 4 szt.
Ciśnienie robocze 0,05 – 6,0 bar
Wypływ wody regulowany.
Średnica przyłącza 1/2”.

UWAGI MONTAŻOWE :

1. Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
2. Przed zamontowaniem baterii należy dokładnie przepłukać instalację wodociągową.
3. Na instalacji zasilającej baterię należy zamontować filtr mechaniczny - wskazany o prześwicie oczka nie większym niż 0,1 mm.
4. Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione, zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.

UWAGI EKSPLOATACYJNE :

1. Nie myć baterii bezpośrednio wodą. Powierzchnie chromowane i szybkę czujnika czyścić miękką szmatką zwilżoną ciepłą wodą z mydłem.
   Nie używać chemicznych środków  czyszczących.
2. W przypadku nieprawidłowego funkcjonowania baterii  należy przeczyścić  szybkę czujnika miękką szmatką. Jeśli to nie poskutkuje należy wymienić baterie alkaliczne R03.
   W przypadku dalszego niepoprawnego działania baterii należy usterkę zgłosić dostawcy.
