Art. EPN 2

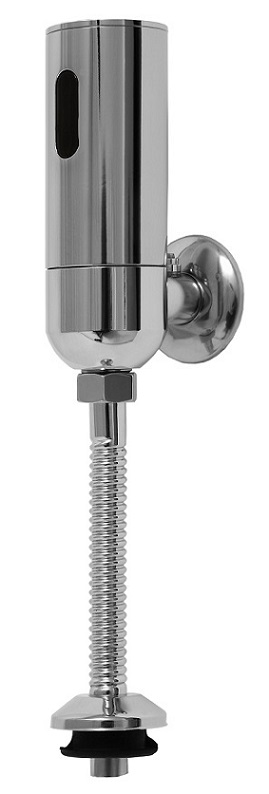

INSTRUKCJA MONTAŻU I OBSŁUGI ELEKTRONICZNEGO AUTOMATU SPŁUKUJĄCEGO DO PISUARU ART. EPN 2

Elektroniczny automat spłukujący do pisuaru jest urządzeniem uruchamianym bezdotykowo.

W skład kompletu wchodzą:

1. Automat z wbudowanym zaworem regulacyjnym i filtrem siatkowym.
2. Zestaw montażowy do połączenia z instalacją wodociągową i pisuarem składający się z 2 rozet maskujących, uszczelki do pisuaru, chromowanej rurki połączeniowej, nakrętki ½” z uszczelką.
3. Bateria alkaliczna 9V.
4. Instrukcja.

MONTAŻ AUTOMATU :

Uwaga ! Urządzenia elektroniczne sterowane fotokomórką nie powinny być montowane w miejscach gdzie oko fotokomórki będzie narażone na bezpośrednie i silne nasłonecznienie lub oświetlenie, gdyż refleksy światła słonecznego lub silnego oświetlenia sztucznego mogą powodować samoczynne niepożądane uruchomienie wypływu wody.

UWAGI MONTAŻOWE :

1. Próby szczelności instalacji należy wykonywać przed zamontowaniem automatu.
2. Przed zamontowaniem automatu należy dokładnie przepłukać instalację wodociągową.
3. Na instalacji zasilającej automat należy zamontować filtr mechaniczny siatkowy – zalecany o prześwicie oczek 0,1 mm.
4. Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione, zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.

Montaż :

1. Zamknąć zawór regulacyjny automatu używając płaskiego wkrętaka (ustawić wkręt regulacyjny w taki sposób aby nacięcie na wkręcie regulacyjnym znajdowało się poprzecznie do osi przepływu).

2. Połączyć automat z instalacją wodociągową.

3. Połączyć automat z pisuarem wykorzystując do tego celu zestaw montażowy.

4. Otworzyć zawór regulacyjny automatu (maksymalny przepływ przy ustawieniu wkręta regulacyjnego w taki sposób, że nacięcie na nim jest zgodne z kierunkiem przepływu).

5. Usunąć taśmę zabezpieczającą z szybki czujnika.

6. Sprawdzić szczelność wszystkich połączeń wykonanych w trakcie montażu automatu. Ustalić przy pomocy zaworu regulacyjnego wielkość strumienia spłukującego.

Automat jest gotowy do użytku.

URUCHAMIANIE AUTOMATU.

Zawór otwiera się samoczynnie po upływie 3 sekund od podejścia w zasięg czujnika i uruchamia wypływ wody na okres 2 sekund, po czym zamyka się. Po odejściu z zasięgu czujnika otwiera się ponownie na okres 6 sekund.

Ten sam cykl pracy zostanie powtórzony jeśli kolejny użytkownik pojawi się w zasięgu czujnika po upływie więcej niż minuty od czasu poprzedniego uruchomienia. Jeśli czas przerwy między cyklami pracy automatu będzie krótszy niż 1 minuta to otworzy się on tylko jeden raz, na okres 6 sekund. W przypadku wystąpienia w eksploatacji przerw dłuższych niż 24h automat wykonuje samoczynnie jeden cykl spłukiwania.

DANE TECHNICZNE :

Zasilanie – bateria alkaliczna 9V - 1szt.

Czas użytkowania baterii alkalicznej – do 2 lat.

Ciśnienie robocze 0,05 – 6,0 bar

Wypływ wody regulowany.

Zasięg czujnika – do 70 cm.

Średnica króćców przyłączeniowych 1/2”.

Temperatura eksploatacji +1C do +45C

UWAGI EKSPLOATACYJNE :

1. Nie myć automatu bezpośrednio wodą. Powierzchnie chromowane i szybkę czujnika czyścić miękką szmatką zwilżoną ciepłą wodą z mydłem. Bezwzględnie nie używać chemicznych środków czyszczących.
2. W przypadku nieprawidłowego funkcjonowania baterii należy przeczyścić szybkę czujnika miękką szmatką. Jeśli to nie poskutkuje należy wymienić baterie alkaliczne R03.

W przypadku dalszego niepoprawnego działania baterii należy usterkę zgłosić dostawcy.
