Art. EPN

INSTRUKCJA MONTAŻU I OBSŁUGI ELEKTRONICZNEGO AUTOMATU SPŁUKUJĄCEGO DO PISUARU  EPN

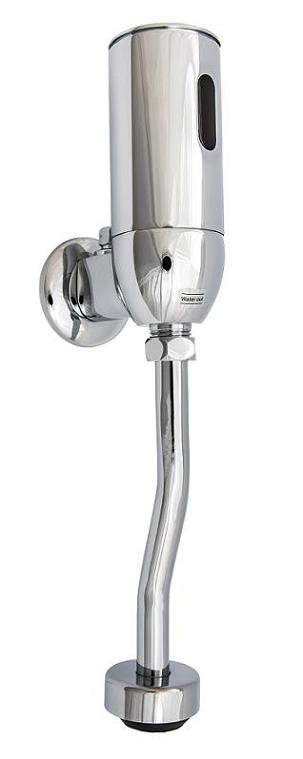

Elektroniczny automat spłukujący do pisuaru jest urządzeniem uruchamianym bezdotykowo,

W skład kompletu wchodzą:

1. Automat z wbudowanym zaworem regulacyjnym i filtrem siatkowym
2. Zestaw montażowy  do połączenia z instalacją wodociągową i pisuarem składający się z rozety maskującej do automatu, rozety maskującej do pisuaru, uszczelki do pisuaru, chromowanej rurki połączeniowej, nakrętki 1/2” z uszczelką
3. Baterie alkaliczne R03 – 1.5V – 4 szt. Zamontowane wewnątrz automatu
4. Instrukcja

MONTAŻ AUTOMATU :

Uwaga !  Urządzenia elektroniczne sterowane fotokomórką nie powinny być montowane w miejscach gdzie oko fotokomórki będzie narażone na bezpośrednie i silne nasłonecznienie lub oświetlenie, gdyż refleksy światła słonecznego lub silnego oświetlenia sztucznego mogą powodować samoczynne niepożądane uruchomienie wypływu wody.

 Zamknąć zawór regulacyjny automatu używając płaskiego wkrętaka – obrót do oporu zgodnie z ruchem wskazówek zegara.

1. Połączyć automat z instalacją wodociągową.
2. Połączyć automat z pisuarem wykorzystując do tego celu zestaw montażowy.
3. Otworzyć zawór regulacyjny automatu wykonując wkrętakiem 1/4 pełnego obrotu w kierunku przeciwnym do ruchu wskazówek zegara.
4. Usunąć taśmę izolacyjną z szybki czujnika.
5. Sprawdzić szczelność wszystkich połączeń wykonanych w trakcie montażu automatu. Ustalić przy pomocy zaworu regulacyjnego wielkość strumienia spłukującego.
6. Automat jest gotowy do użytku.

URUCHAMIANIE AUTOMATU.

Zawór otwiera się samoczynnie po upływie 3 sekund od podejścia w zasięg czujnika i uruchamia wypływ wody na okres 2 sekund, po czym zamyka się. Po odejściu z zasięgu czujnika otwiera się ponownie na okres 6 sekund.
Ten sam cykl pracy zostanie powtórzony jeśli kolejny użytkownik pojawi się w zasięgu czujnika po upływie więcej niż minuty od czasu poprzedniego uruchomienia. Jeśli czas przerwy między cyklami pracy automatu będzie krótszy niż 1 minuta to otworzy się on tylko jeden raz, na okres 6 sekund. W przypadku wystąpienia w eksploatacji  przerw dłuższych niż 24h automat wykonuje samoczynnie jeden cykl spłukiwania.

DANE TECHNICZNE :

Zasilanie – 1.5 V baterie alkaliczne R 03  – 4 szt.
Czas użytkowania baterii alkalicznych – do 2 lat  (ok. 100 000 cykli pracy ).
Ciśnienie robocze 0,05 – 6,0 bar
Wypływ wody regulowany.
Zasięg czujnika – do 70 cm.
Średnica króćców przyłączeniowych 1/2”.
Temperatura eksploatacji +1°C do +45°C

UWAGI MONTAŻOWE :

1. Próby szczelności instalacji należy wykonywać przed zamontowaniem automatu.
2. Przed zamontowaniem automatu należy dokładnie przepłukać instalację wodociągową.
3. Na instalacji zasilającej automat należy zamontować filtr mechaniczny siatkowy - zalecany o prześwicie oczek 0,1 mm.
4. Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione,  zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.

UWAGI EKSPLOATACYJNE :

1. Nie myć automatu bezpośrednio wodą. Powierzchnie chromowane i szybkę czujnika czyścić miękką szmatką zwilżoną ciepłą wodą z mydłem. Nie używać chemicznych środków  czyszczących.
2. W przypadku nieprawidłowego funkcjonowania baterii  należy przeczyścić  szybkę czujnika miękką szmatką. Jeśli to nie poskutkuje należy wymienić baterie alkaliczne R03.
   W przypadku dalszego niepoprawnego działania baterii należy usterkę zgłosić dostawcy.
