Art. EM 1

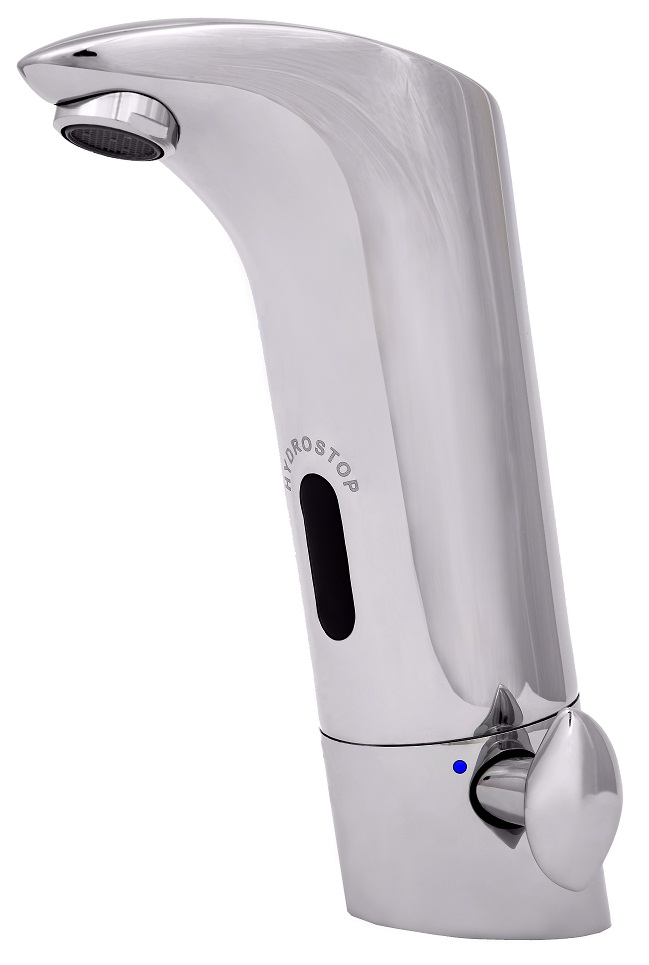

INSTRUKCJA MONTAŻU I OBSŁUGI ELEKTRONICZNEJ BATERII UMYWALKOWEJ ART. EM 1
Na kompletną baterię składają się :
- bateria umywalkowa stojąca
- zawory zwrotne 3/8” x 1/2” - 2 szt.
- baterie alkaliczne typ R6 1.5V – 4 szt. zamontowane w korpusie baterii.
- przyłącza elastyczne 1/2” x M10 – 2 szt.
- zestaw montażowy do zamontowania baterii na umywalce
- klucz imbusowy 2,5 mm.
MONTAŻ BATERII : Uwaga ! Baterie elektroniczne sterowane fotokomórką nie powinny być montowane w miejscach gdzie oko fotokomórki będzie narażone na bezpośrednie i silne nasłonecznienie lub oświetlenie, gdyż refleksy światła słonecznego lub silnego oświetlenia sztucznego mogą powodować samoczynne niepożądane uruchomienie wypływu wody.
- Wykonać podejścia wody zimnej i ciepłej pod umywalką i zakończyć zaworami kątowymi z filtrem. Zawory pozostawić w pozycji zamkniętej. (zawory nie wchodzą w skład kompletu)
- Zamontować na zaworach kątowych zawory zwrotne 3/8"x1/2".
- Wkręcić przyłącza elastyczne w podstawę baterii.
- Zamontować na umywalce baterię, używając w tym celu zestawu montażowego.
- Połączyć przyłącza elastyczne z instalacją.
- Usunąć poza obręb umywalki wszelkie obiekty mogące zakłócić prawidłowe dostrojenie się elektroniki do warunków pracy.
-
Usunąć czarną folię zabezpieczającą szybkę czujnika na korpusie baterii. i odczekać ok. 10 sekund – bateria samoczynnie ustali parametry funkcjonowania.
UWAGA: W trakcie tej operacji nie należy wchodzić w zasięg czujnika, gdyż może to spowodować nieprawidłowe funkcjonowanie baterii. - Otworzyć zawory kątowe na dopływach wody.
URUCHAMIANIE BATERII:
Bateria otwiera wypływ wody samoczynnie po podstawieniu dłoni pod wylewkę.
Wypływ wody trwa dopóki ręce pozostają w zasięgu czujnika. W przypadku przekroczenia ok 1 minuty ciągłego wypływu wody bateria wyłączy sie samoczynnie. Aby uruchomić baterię ponownie, należy usunąć dłonie z zasięgu czujnika na 2 sekundy i podstawić ponownie.
Regulację temperatury wypływającej wody przeprowadza się pokrętłem znajdującym się na bocznej ściance baterii.
DANE TECHNICZNE :
Zasilanie – 1.5 V baterie alkaliczne LR6 – 4 szt.
Ciśnienie robocze 0,05 – 6,0 bar
Dopuszczalna temperatura wody +80°C
Temperatura otoczenia +1°C do +45°C
WYMIANA BATERII ALKALICZNYCH :
Wyczerpanie alkalicznych baterii jest sygnalizowane ciągłym mruganiem diody LED (widoczne w szybce czujnika). Należy wtedy załączonym kluczem imbusowym 2,5 mm wykręcić wkręt z korpusu baterii, zdjąć obudowę, wyjąć zasobnik na baterie LR6, odkręcić pokrywę zasobnika, wyjąć zużyte baterie, włożyć nowe baterie i zmontować całość z powrotem.
UWAGA : Nie należy stosować jednocześnie baterii różnych typów i różnych producentów.
UWAGI MONTAŻOWE :
1. Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
2. Przed zamontowaniem baterii należy dokładnie przepłukać instalację wodociągową.
3. Na instalacji zasilającej baterię (lub grupę baterii ) należy zamontować filtr mechaniczny - wskazany o prześwicie oczka do 0,1 mm.
4. Montaż urządzenia może być wykonany wyłącznie przez osoby uprawnione, zgodnie z obowiązującymi warunkami technicznymi, przepisami i normami.
UWAGI EKSPLOATACYJNE :
- Nie myć baterii bezpośrednio wodą. Powierzchnie chromowane i szybkę czujnika czyścić miękką szmatką zwilżoną ciepłą wodą z mydłem. Nie używać środków ściernych ani chemicznych środków czyszczących.
-
W przypadku nieprawidłowego funkcjonowania baterii należy przeczyścić szybkę czujnika miękką szmatką.
Jeśli to nie poskutkuje należy wymienić baterie alkaliczne LR6.
W przypadku dalszego niepoprawnego działania baterii należy usterkę zgłosić dostawcy.
