Art. 862 05

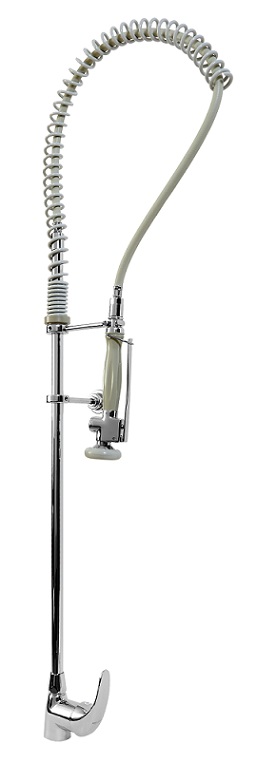

INSTRUKCJA MONTAŻU BATERII ZLEWOZMYWAKOWEJ 862 05

W skład kompletu wchodzą:

1. Bateria jednootworowa, jednouchwytowa.
2. Zestaw montażowy do zamontowania baterii na umywalce.
3. Zawory zwrotne ½” F x 3/8” M – 2 szt.
4. Wężyk połączeniowy M10 x1 / 3/8” z uszczelką – 2 szt.
5. Rura chromowana.
6. Wspornik rury z trzpieniem dystansowym.
7. Uchwyt natrysku ręcznego.
8. Natrysk ręczny z dzwignią blokującą wypływ wody.
9. Wąż natryskowy.
10. Sprężynowa osłona węża natryskowego.
11. Instrukcja.

MONTAŻ BATERII :

1. Zamontować baterię na umywalce za pomocą elementówwchodzących w skład zestawu montażowego.
2. Na podejściach wody zimnej i ciepłej zainstalować zawory odcinające kątowe ½” x ½” z filtrem ( zawory nie wchodzą w skład kompletu ).
3. Zamontować zawory zwrotne na zaworach kątowych.
4. Połączyć baterię z zaworami zwrotnymi za pomocą wężyków przyłączeniowych.
5. Osadzić rurę chromowaną w gnieździe baterii i unieruchomić przez dokręcenie nakrętki.
6. Założyć na rurę wspornik (7) i zablokować powyżej zaworu przełączającego poprzez dokręcenie wkręta kontrującego kluczem imbusowym 4 mm.
7. Zamocować wspornik do ściany. W razie potrzeby skrócić trzpień dystansowy.
8. Założyć na rurę uchwyt natrysku i zablokować poprzez dokręcenie wkrętakontrującego kluczem imbusowym 4 mm.
9. Założyć osłonę sprężynową na wąż.
10. Połączyć wąż z rurą i natryskiem ( w złączkach węża osadzić uszczelki ).
11. Osadzić sprężynę w gnieździei zamocować natrysk w uchwycie.
12. Otworzyć dopływ wody w zaworach kątowych.
13. Bateria jest gotowa do użytku.

UWAGI:

1. Próby szczelności instalacji należy wykonywać przed zamontowaniem baterii.
2. Powierzchnie chromowane czyścić wodą z mydłem. Nie używać chemicznych środków czyszczących.
